АКТЕЛ-2-ДИ
Система предназначена для контроля и измерения избыточного давления газа
Description
Назначение
Автономная система дистанционного контроля давления газа АКТЕЛ-2-ДИ на базе комплекса телеметрии АКТЕЛ служит для контроля и измерения избыточного давления газа на участках газопроводов низкого и среднего давления, где отсутствует постоянное электроснабжение. Система обеспечивает передачу информации на верхний уровень (пульт управления) при помощи встроенного GSM модема по каналам беспроводной связи. Комплекс «АКТЕЛ-2-ДИ», оснащен модулем искробезопасного питания и обеспечивает автономную работу системы до 1-го года.
Функциональные возможности
Система обеспечивает:
-
измерение, обработку, регистрацию и контроль значений давления газа и сигнальных параметров удаленных объектов;
-
передачу информации (текущей и архивной) по беспроводным каналам связи на диспетчерские пункты, пульты управления и автоматизированные рабочие места в режиме автоматического непрерывного или интервального опроса контролируемых объектов;
-
передачу информации о превышении аварийных и предаварийных граничных значений давления газа в режиме фактического наступления события;
-
ведение архива данных параметров и режимов работы контролируемого объекта.
Технические характеристики
Выпускаются два варианта конструктивного исполнения системы:
-

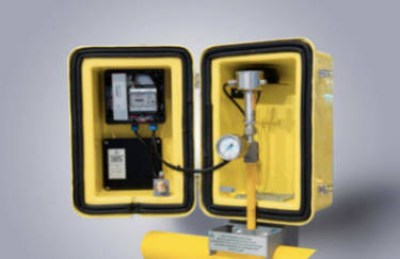

размещение в утепленном стеклопластиковом шкафу;
-
в металлическом диабоксе.

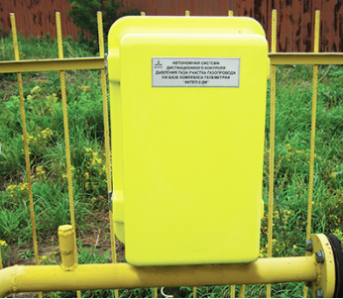

Оба исполнения предназначены для монтажа непосредственно на трубопровод.
Положение установки системы – вертикальное.
Габаритные размеры установленной на трубопроводе системы, мм:
-
для стеклопластикового шкафа – 470(в)х220(ш)х320(г);
-
для металлического диабокса – 550(в)х400(ш)х400(г).
Питание системы осуществляется от искробезопасного аккумуляторного модуля питания, с номинальным напряжением 3,6 В. Время непрерывной работы системы без подзарядки при штатном режиме опроса с пульта управления – до 1-го года.
Условия применения
- Система соответствует виду климатического исполнения УХЛ и категориям размещения 2 по ГОСТ 15150 при рабочем значении температуры окружающей среды от минус 40 до +50 °С и относительной влажности воздуха 100 % при температуре 25 °С.
- Степень защиты оболочки комплекса IP66.
- Система имеет взрывозащищенное исполнение и предназначена для установки на объектах в зонах 1 и 2, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11.
