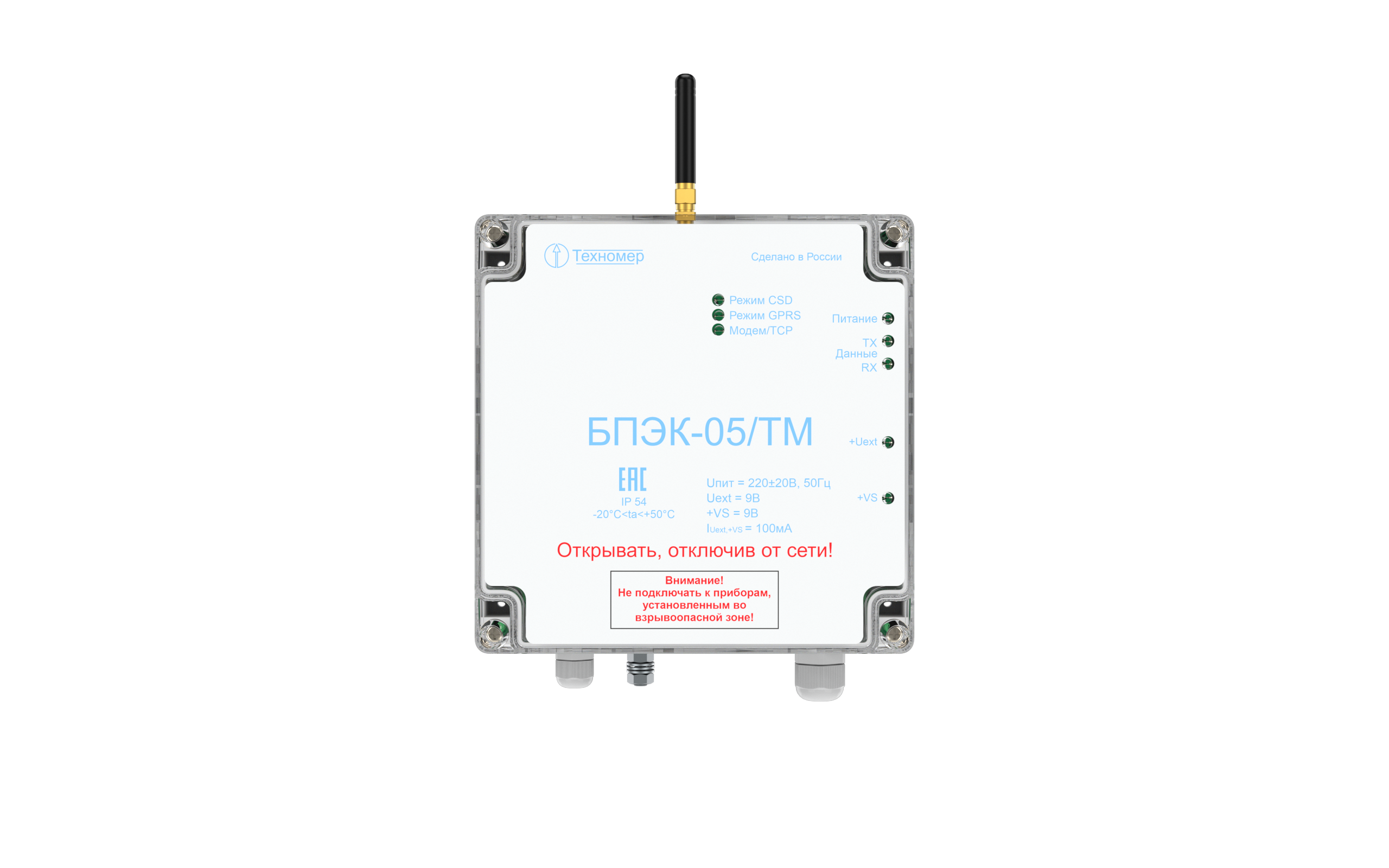

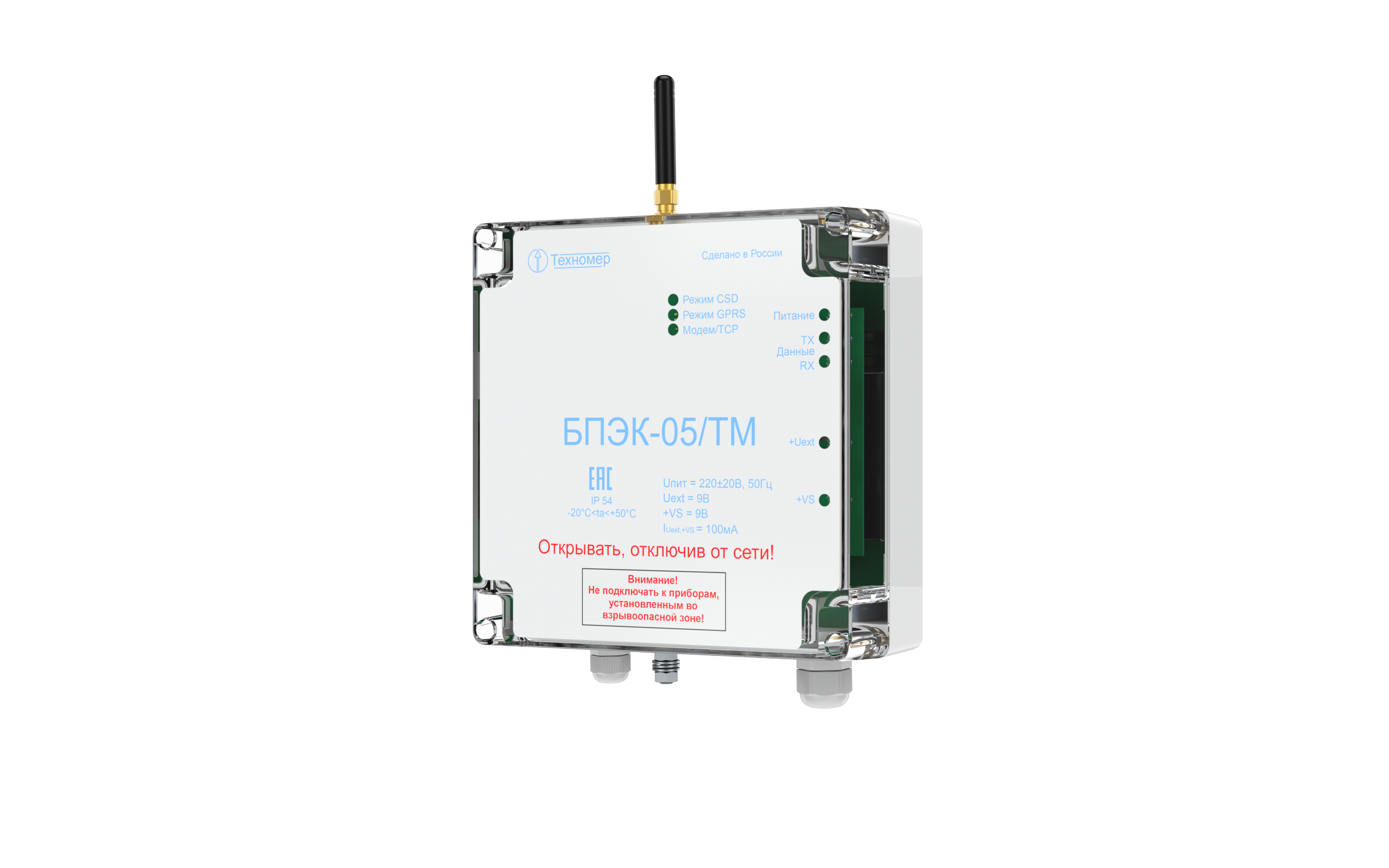

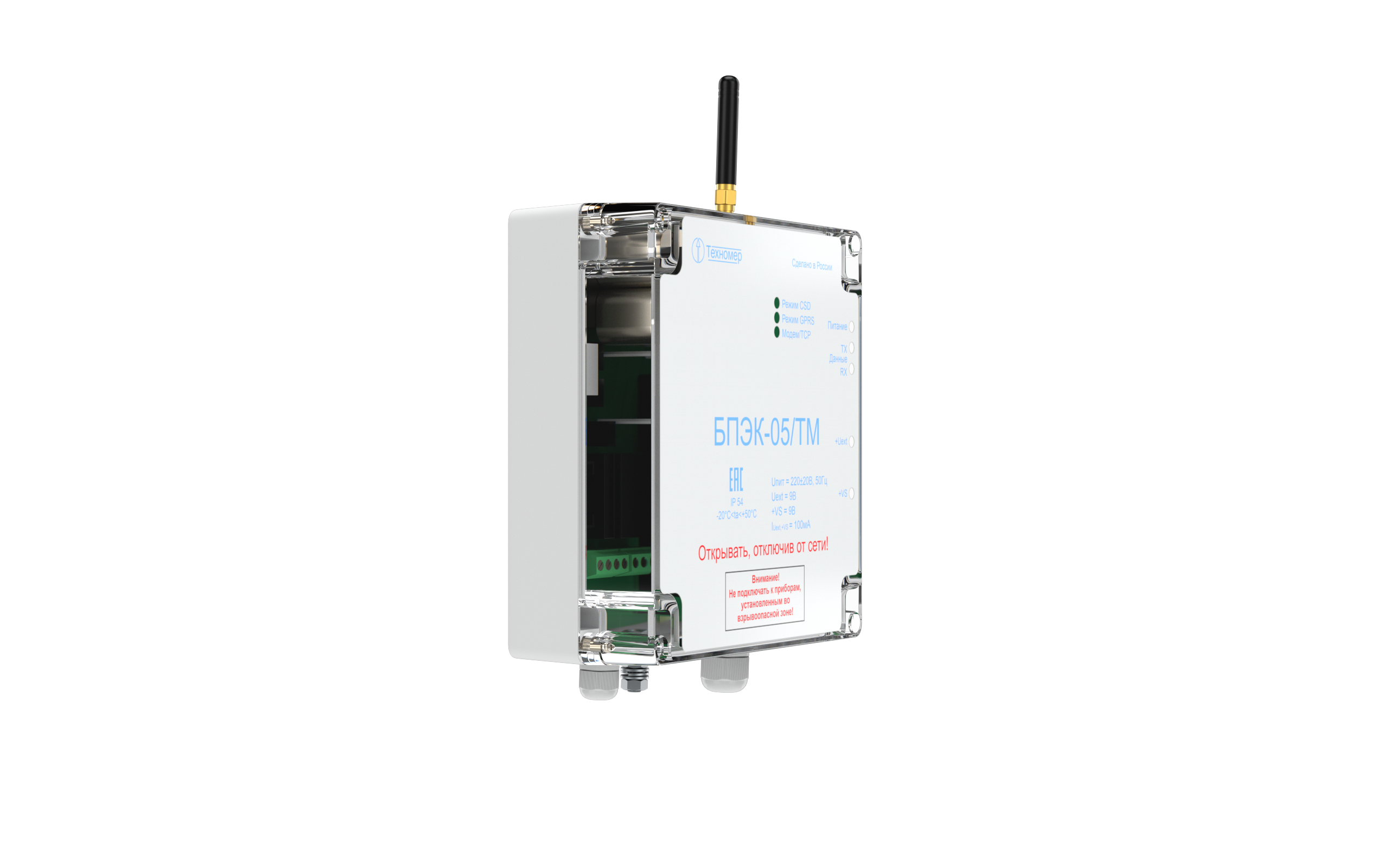

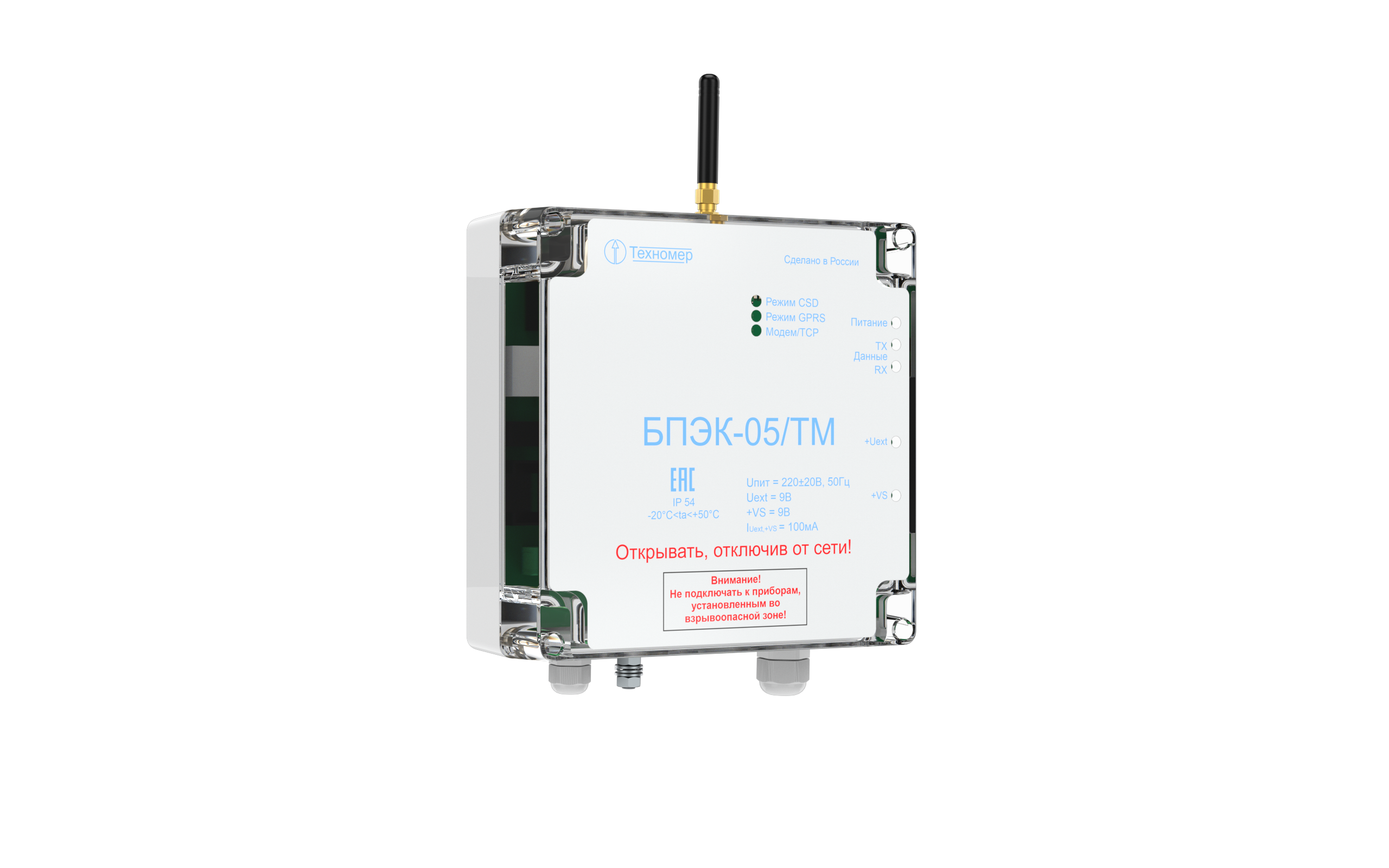

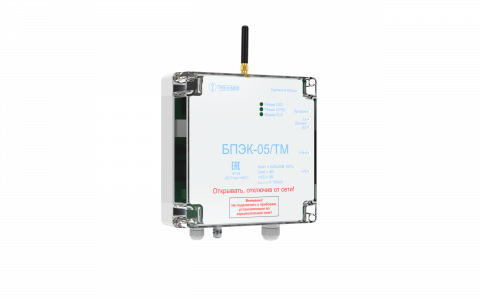

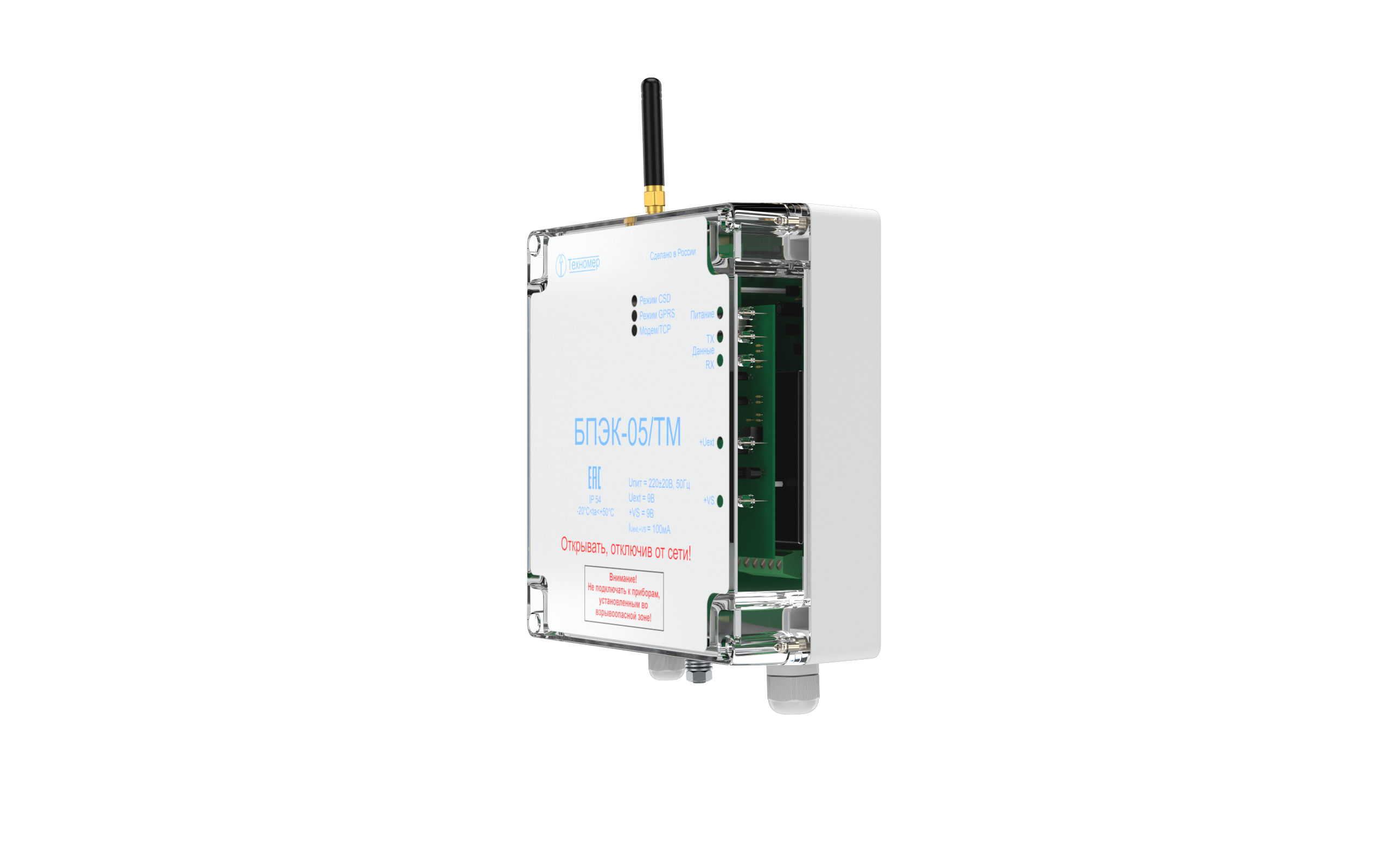

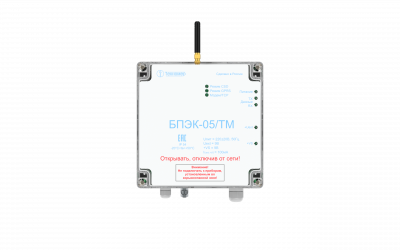

Коммуникационный модуль БПЭК-05/ТМ
Description
Описание
Коммуникационный модуль БПЭК-05/ТМ предназначен для питания стабилизированным напряжением электронных корректоров объёма газа ЕК260, ЕК270, ЕК280, ЕК290, СПГ 761, Ирвис (РИ3, РИ4, РИ5) и трансляции данных с электронного корректора в GSM/GPRS сеть 1800/900 МГц.
Область применения
- БПЭК-05/ТМ используется для дистанционного сбора данных с электронных корректоров объёма газа ЕК260, ЕК270, ЕК280, ЕК290, СПГ 761, Ирвис (РИ3, РИ4, РИ5), расположенных во взрывобезопасной зоне.
- БПЭК-05/ТМ устанавливается вне взрывоопасной зоны.
- Для сбора данных с небольшого количества корректоров на компьютере владельца узла учета устанавливается программное обеспечение «Газсеть: Стандарт».
- Сбор данных при необходимости работы с большим количеством корректоров требует применения программного обеспечения «Газсеть: Экстра».
Конструкция
БПЭК-05/ТМ выполнен в прочном пластиковом корпусе, обеспечивающим степень защиты от воздействия окружающей среды класса IP54, что делает возможным его эксплуатацию в помещениях с повышенной степенью влажности.
БПЭК-05/ТМ имеет встроенный GSM/GPRS модем со штатной антенной. Также имеется возможность подключения выносной внешней антенны.
Технические характеристики
- Габаритные размеры — 160×160×60.
- Вес — не более 1 кг.
- Внешнее питание — 220±22В, 50±1Гц.
- Выходное напряжение — 9В.
- Передача данных с электронного корректора ЕК260, ЕК270, ЕК280, ЕК290, СПГ 761 — по GSM/GPRS каналу.
- Диапазон рабочих температур — от минус 20 до плюс 50°С.
- Класс защиты от воздействия окружающей среды: — IP54.
- Максимальная длина соединительного кабеля между ЕК260, ЕК270, ЕК280, ЕК290 и БПЭК-05/ТМ — 300м.
- Максимальная длина соединительного кабеля между СПГ 761, Ирвис (РИ3, РИ4, РИ5) и БПЭК-05/ТМ — 10м.
