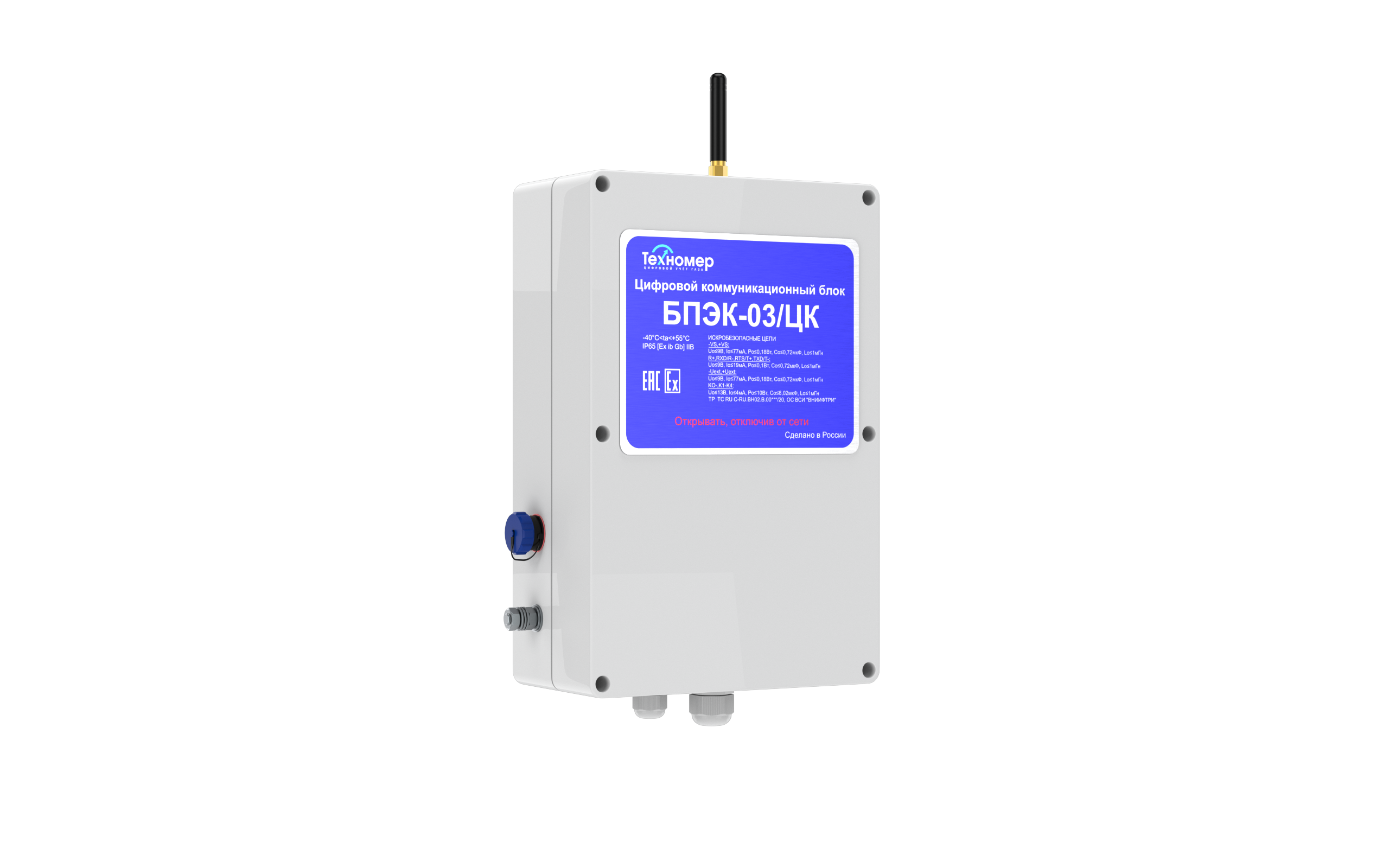

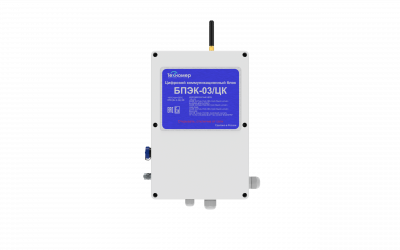

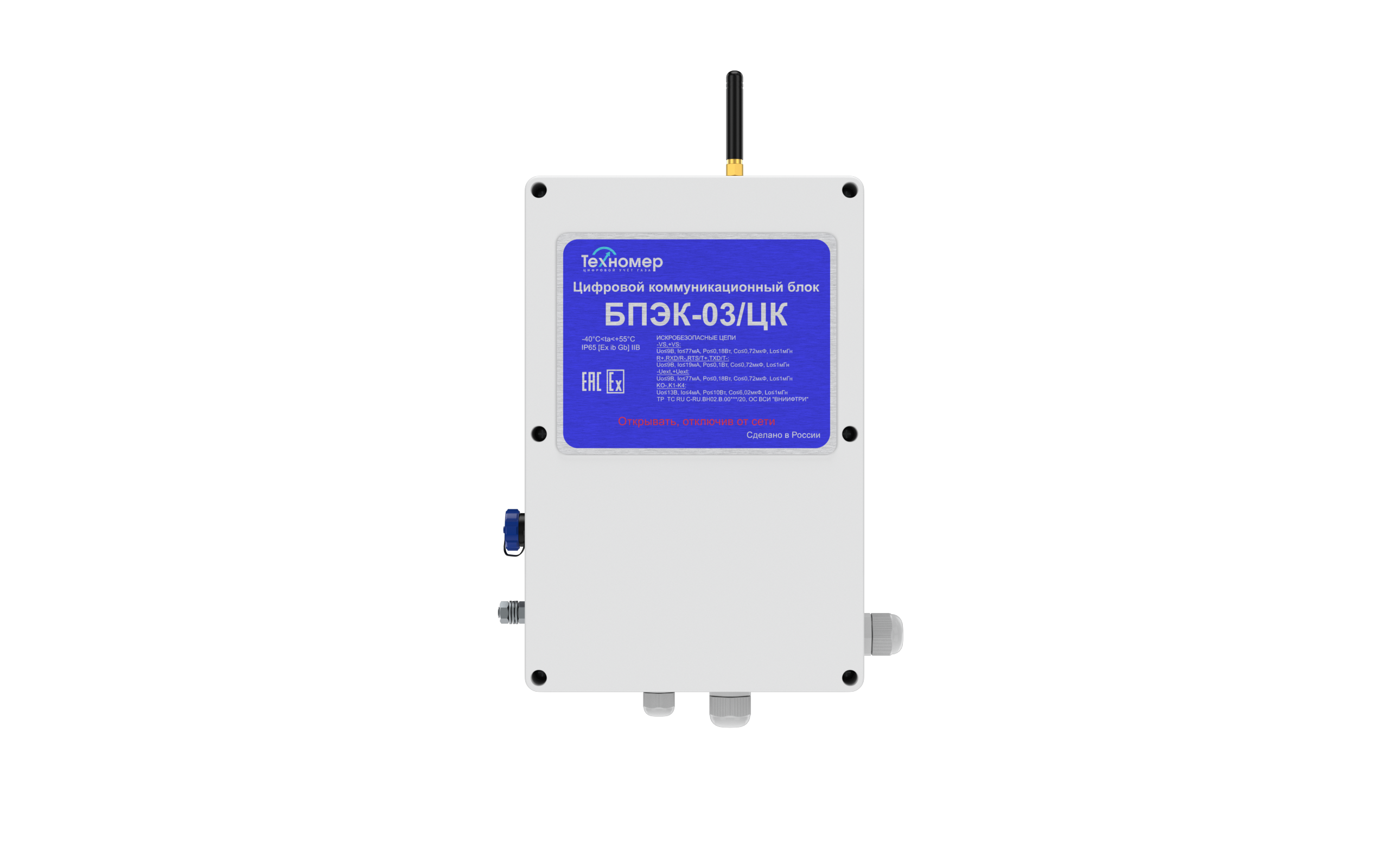

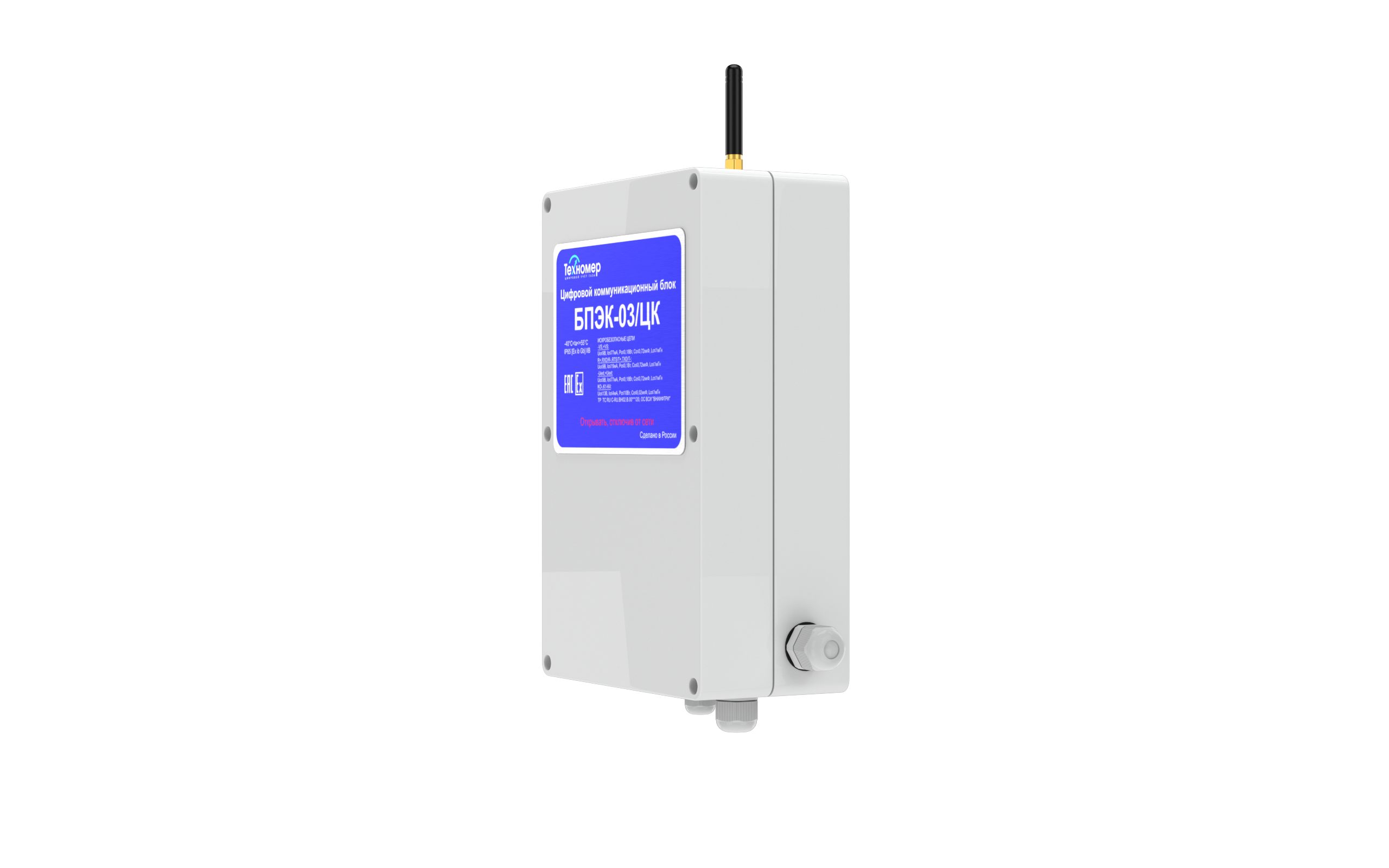

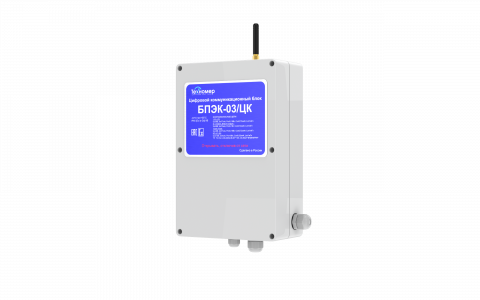

Цифровой коммуникационный блок БПЭК-03/ЦК
Description
Описание
Цифровой коммуникационный блок БПЭК-03/ЦК предназначен для передачи данных c корректоров ТС220, Флоугаз-Т и БК на сервер сбора данных по сети сотовой связи GSM/GPRS.
Область применения
- Автоматизированные системы сбора данных с измерительных комплексов учета газа
- БПЭК-03/ЦК устанавливается вне взрывоопасной зоны
Выполняемые функции
- Питание стабилизированным напряжением электронного корректора или счетчика газа, установленного во взрывоопасной зоне
- Ретрансляция во взрывобезопасную зону сигналов с цифрового коммуникационного интерфейса электронного корректора (RS232/RS422/RS485), установленного во взрывоопасной зоне
- Удалённый опрос и прием данных с электронного корректора или счетчика газа по технологии CSD/TCP по средствам GSM сети в составе программного обеспечения «Газсеть: Стандарт»
- Автоматический сбор и передача данных, по технологии GPRS (FTP), с электронного корректора или счётчика газа на удаленный сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных.
- Непрерывный контроль состояния четырех дискретных входов с передачей пользовательских SMS сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов.
Технические характеристики
| Электрические характеристики | |
|---|---|
| Номинальное напряжение питания от сети переменного тока | 220 В |
| Потребляемая мощность, не более | 10 Вт |
| Количество дискретных входов | 4 |
| Интерфейсы передачи данных | RS232/RS422/RS485 |
| Максимальная длина кабеля в зависимости от интерфейса, м | 50/500/1000 |
| Вид взрывозащиты | Искробезопасная электрическая цепь «i» |
| Маркировка взрывозащиты | [Ex ib Gb] IIB |
| Характеристики встроенной телеметрии | |
| Тип модуля телеметрии | GSM/GPRS/3G |
| Поддерживаемые стандарты | GSM/GPRS/EDGE/UTMS/HSDPA |
| Диапазон рабочих частот, МГц | GSM/GPRS:900/1800 UTMS/HSDPA: 900/2100 |
| Протоколы передачи данных | CSD/TCP/FTP/SMS |
| Количество SIM-карт | 2 |
| Режимы работы SIM-карт | основная/резервная две независимые SIM-карты |
| Эксплуатационные характеристики | |
| Температура окружающей среды, °С | от -40 до +50 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Относительная влажность воздуха при 35°С, % | до 95 |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
| Габаритные размеры, Д х Ш х В, мм, не более | 170 х 80 х 300 |
| Масса без кабеля, кг, не более | 2,5 |
| Материал корпуса | ABS пластик |

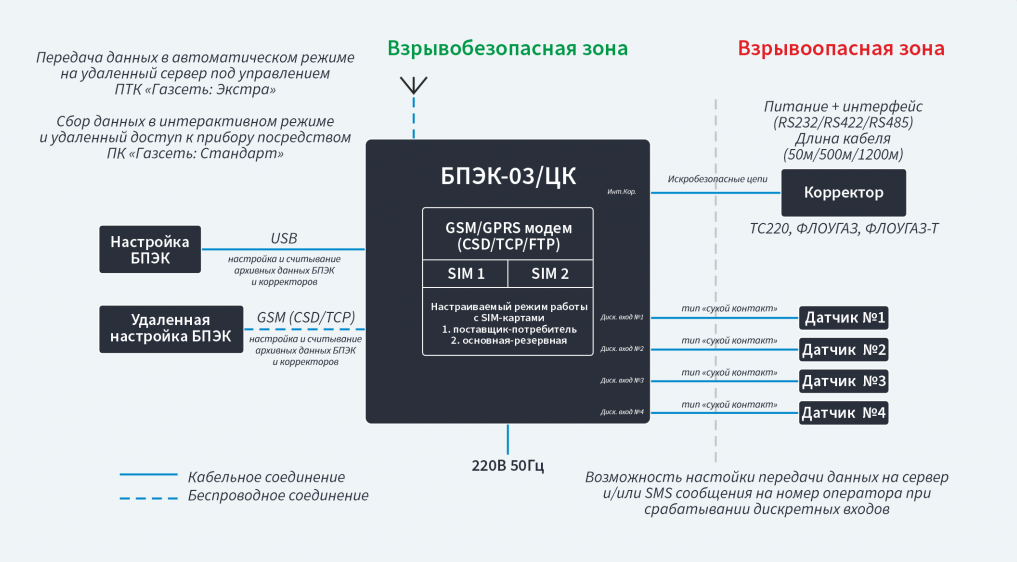

Структурная схема
