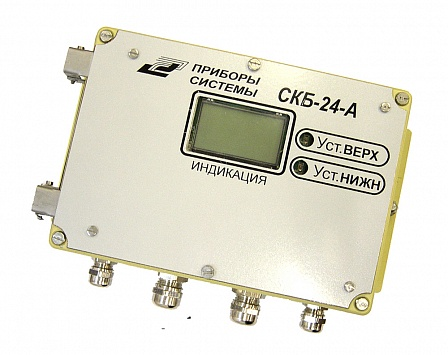

СКБ-24-А

Description

Описание

Блок  предназначен для использования в системах управления, контроля и регулирования технологическими процессами  взрывобезопасных производств на объектах атомной энергетики (ОАЭ) и для поставок на экспорт.
Блок осуществляет электрическое питание измерительных преобразователей (типа "Сапфир", "Метран" и другие) по двухпроводной линии связи, несущей одновременно информацию об измеряемом параметре в виде электрического сигнала постоянного тока 4-20 мА.
Блок позволяет преобразовывать информационный сигнал от преобразователей с уровня 4-20 мА в соответствии с линейной (прямой или обратной) либо корнеизвлекающей характеристикой. Выводить на индикатор информационный сигнал в виде входного тока, процента от шкалы, физического параметра либо выходного тока. Сохранять в архиве результаты измерений с привязкой к реальному времени, передавать архив измерений на компьютер, работать под управлением с компьютера.
Блок осуществляет сигнализацию при отклонении выходного сигнала от двух установочных предельных значений измеряемого параметра.
Блок относится к классам безопасности 2, 3, 4, (критерий качества функционирования А по ГОСТ 50746-2000) по НП-001-15, имеет категорию качества К2, К3, К4 соответственно.
Блок класса безопасности 2. 3 по сейсмостойкости должен соответствовать требованиям НП-031-01, категория сейсмостойкости 1.
Приборы должны быть устойчивы к воздействию дезактивирующих растворов по гр.2      ОТТ 08042462. Устойчивость гарантируется конструкцией, выбором материалов и конструкций.
Блоки  выполнены в климатическом исполнении УХЛ4** по ГОСТ15150-69, но при этом:
    температура окружающей среды, °С    от - 20…+50;
    относительная влажность воздуха    до 98% при +25°С;
    атмосферное давление, кПа    84…106,7.
По стойкости к механическим воздействиям блоки относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ 12997-84:
    диапазон частот вибрации, Гц    5…80;
    ускорение, м/с²    9,8.
Степень защиты, обеспечиваемая корпусом блока, IP54 по ГОСТ 14254-96.
Класс защиты по электробезопасности 01 по ГОСТ 12.2.007.0-75.

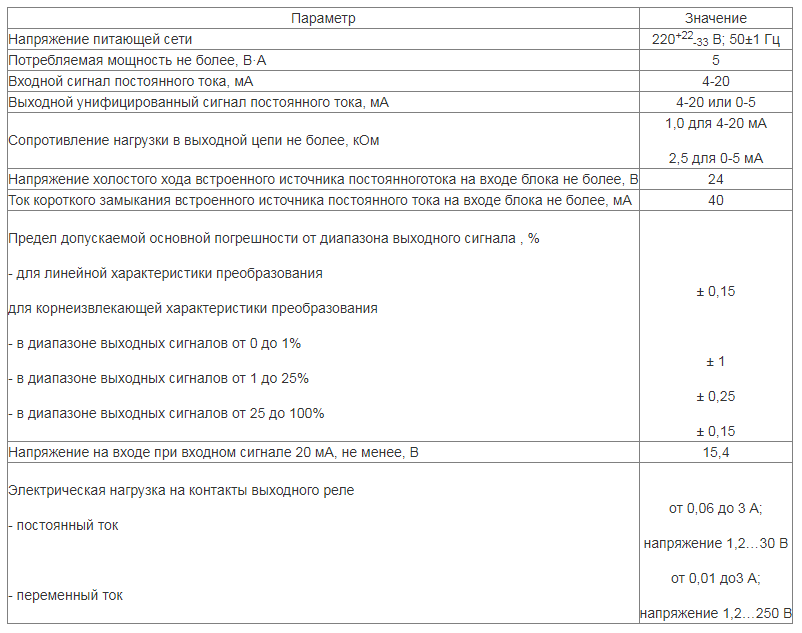

Технические характеристики

Конструкция и принцип действия

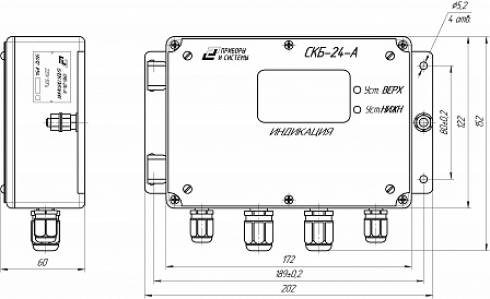

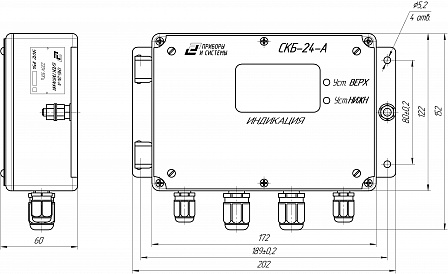

Блок состоит из металлического корпуса с окном под индикатор, двух электронных печатных плат, размещенных в корпусе.

Блок включает в себя стабилизированный источник питания, измеритель тока, источник выходного тока, сигнальное устройство, модуль управления, индикации, часов реального времени, памяти архива измерений, интерфейса RS232.

Прибор обеспечивает гальванически развязанное питание двухпроводной линии напряжением 24В, и измерение тока до 24мА. Ток в запитываемой линии измеряется аналого-цифровым преобразователем. В зависимости от установок прибора формируется выходной ток как функция входного тока (линейная / корнеизвлекающая характеристика) в диапазоне 4 – 20 или 0-5 мА.

На индикатор может выводиться значение измеренного параметра в виде входного тока, процента от шкалы тока, физического параметра, выходного тока. В архиве прибора сохраняются значение измеренного входного тока и состояние реле уставок, а также установки прибора, позволяющие вычислить процент, физическую величину, выходной ток для каждого измерения.

Питание внешнего устройства осуществляется от стабилизированного источника питания напряжением постоянного тока.

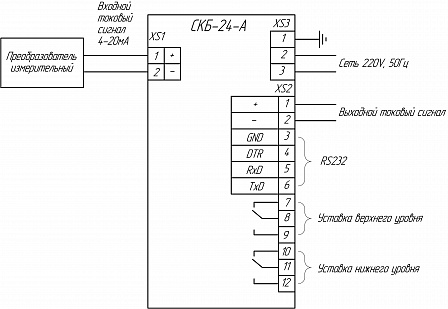

Цепь питания внешнего устройства гальванически развязана от сигнальных цепей, которые в свою очередь гальванически развязаны с цепью питания переменным током и интерфейсом RS232.

Реле включения верхнего уровня сигнализации "Верх.уст." срабатывает, когда значение процента выходного сигнала выше уровня заданной верхней уставки.

Реле включения нижнего уровня сигнализации "Нижн.уст." срабатывает, когда значение процента выходного сигнала ниже уровня заданной нижней уставки.
