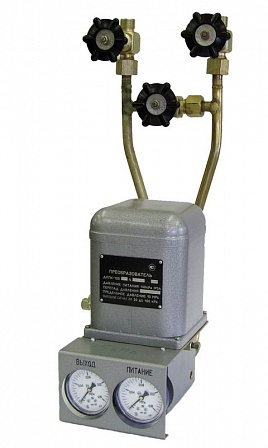

ДМПК-100М, ДМПК-100АМ1
ПРЕОБРАЗОВАТЕЛИ РАЗНОСТИ ДАВЛЕНИЯ МЕМБРАННЫЕ ПНЕВМАТИЧЕСКИЕ КОМПЕНСАЦИОННЫЕ
Description
ТУ 4212-004-12176419-2007
Описание
Преобразователи разности давления мембранные пневматические компенсационные ДМПК- 100М, ДМПК-100АМ предназначены для работы в системах автоматического контроля, управления и регулирования параметров промышленных технологических процессов в нефтеперерабатывающей, газовой, химической и других отраслях промышленности с целью выдачи информации в виде стандартного пневматического сигнала о перепаде давления, расходе жидкостей и газов, а также уровне жидкости.
Преобразователи предназначены для работы со вторичной показывающей, регистрирующей аппаратурой, регуляторами и другими устройствами автоматики и систем управления, работающими от входного сигнала 20-100 кПа.
Преимущества:
- возможность местного отсчета давления питания и выходного сигнала;
- широкий диапазон перестройки пределов измерения;
- высокая стабильность нуля и диапазона.
По устойчивости к климатическим воздействиям преобразователи соответствуют климатическим исполнениям УХЛ или Т категории размещения 2 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 30 до плюс 50 °С и относительной влажности 95+3 (%) при температуре 35 °С и более низких температурах без конденсации влаги для исполнения УХЛ и 100 % при температуре 35 °С с конденсацией влаги для исполнения Т.
Воздух питания должен быть подготовлен по классам загрязненности 0,1 по ГОСТ 17433.
Степень защиты корпуса IP54 по ГОСТ 14254.
Технические характеристики
Модели преобразователей, предельно допустимое рабочее избыточное давление, верхние пределы измерений, пределы допустимой основной погрешности и масса приведены в табл. 1.
Таблица 1
|
Обозначения моделей преобразователей |
Верхний предел измерения (диапазон измерения), кПа |
Предельно допускаемое |
Предел допускаемой |
Примечание |
|
4,0; 6,3;10,0 |
±1,0 |
Сильфон Ø 14 |
||
|
ДМПК-100М |
16,0; 25,0; 40,0; 63,0 |
±0,5; ±1,0 |
Сильфон Ø 020 |
|
|
63,0; 100,0; 160,0 |
10,0 |
±1,0 |
Сильфон Ø 028 |
|
|
ДМПК-100АМ |
160,0; 250,0; 400,0 |
Блок измерительный с мембраной Ø 32; сильфон Ø28 |
- Диапазон выходного сигнала, кПа 20 - 100
- Давление питания, кПа 140±14
- Расстояние передачи выходного сигнала по трассе, по пневматической линии связи, м, не более:
- внутренним диаметром 4 мм 150
- внутренним диаметром 6 мм 300 - Расход воздуха в установившемся режиме работы, л/мин., не более 3
Детали преобразователей, соприкасающиеся с измеряемой средой, изготовляются из материалов указанных в табл. 2.
Гарантийный срок - 1,5 года со дня ввода преобразователей в эксплуатацию; Межповерочный интервал 1 год.
Таблица 2
|
Модель |
Материал |
||
|
мембранной коробки |
деталей измерительного узла и вентильного блока |
уплотнений |
|
|
ДМПК-100М |
Сплав 36НХТЮ ГОСТ 10994 |
Сталь 20 ГОСТ 1050 |
Паронит ГОСТ 481; Резина 4004 ТУ38-005-1166 |
|
ДМПК-100АМ |
Сталь 12Х18Н10Т ГОСТ 5632 |
Фторопласт ГОСТ 10007 |
|

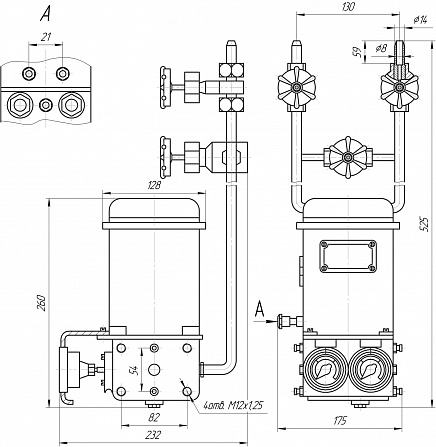

Конструкция и принцип действия
Преобразователь состоит из пневмосилового преобразователя и измерительного блока.
Принцип действия преобразователя основан на пневматической силовой компенсации усилия, развиваемого измеряемым перепадом давления на чувствительных элементах измерительного блока.
Заполнитель мембранного блока - полиметилсилоксановая жидкость ПМС-6 Гост 13032 (шифр заполнения 001)
