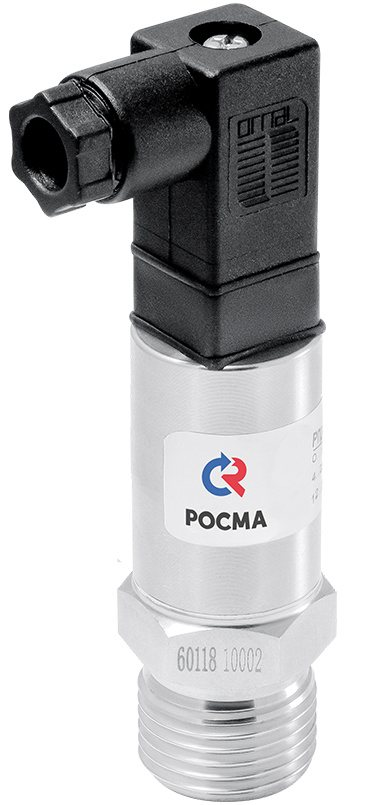

РПД-И, РПД-В, РПД-ИВ
Датчики давления измерительные
Description
Описание
Тип РПД-И (РПД-В, РПД-ИВ)
Датчики давления предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.
Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.
Датчики дифференциального давления РПД-Д
| Тип | Класс точности | Выходной сигнал | Диапазон измерений давлений | Резьба присоединения |
|---|---|---|---|---|
| РПД-Д | 0,5 | 4…20 мА | 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 кПа | G½ / М20×1,5 |
| 0…1 / 1,6 / 2,5 МПа |
Технические характеристики
Класс точности
0,5 / 1,0
Диапазон измерений давлений, МПа
| РПД-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| РПД-В | −0,1…0 |
| РПД-ИВ | −0,1…0,1 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Предельное давление перегрузки
200% от ВПИ, кроме РПД-И 0...100 МПа, РПД-В, РПД-ИВ
Диапазон рабочих температур, °C
Окружающая среда: −40…+100
Измеряемая среда: −40…+100
Выходной сигнал, мА
4…20
Напряжение питания, В
12…36
Потребляемая мощность, Вт
Не более 1
Время отклика, мс
≤5
Корпус и штуцер
IP65, нержавеющая сталь 08Х17Н13М2
Электрическое присоединение
Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом
Резьба присоединения
G½ или М20×1,5
Межповерочный интервал
5 лет
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
Техническая документация
НСРП. 421262.001ТУ
ГОСТ 22520-85

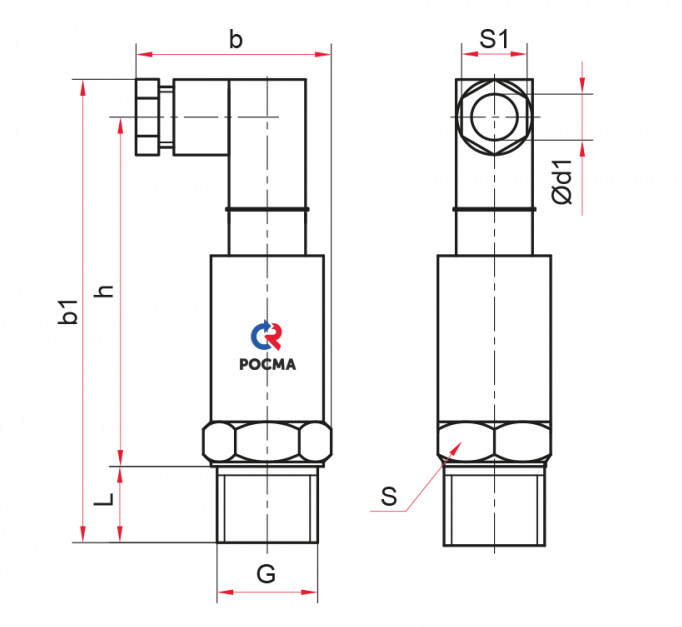

Чертежи
Основные размеры (мм), вес (кг)
| Тип | L | b | b1 | h | S | S1 | d1 | G | Вес |
|---|---|---|---|---|---|---|---|---|---|
| РПД-И, РПД-В, РПД-ИВ | 16 | 36 | 93 | 69 | 22 | 13 | 5 | G½ или М20×1,5 |
0,10 |
Монтаж и эксплуатация
Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.

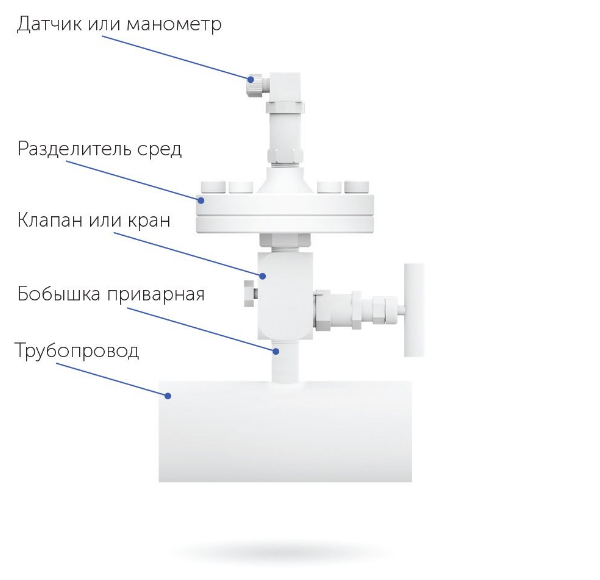

Для защиты чувствительного элемента датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Помимо прямого монтажа датчика давления с разделителем сред, возможен вариант объединения через соединительный рукав длиной до 5м.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

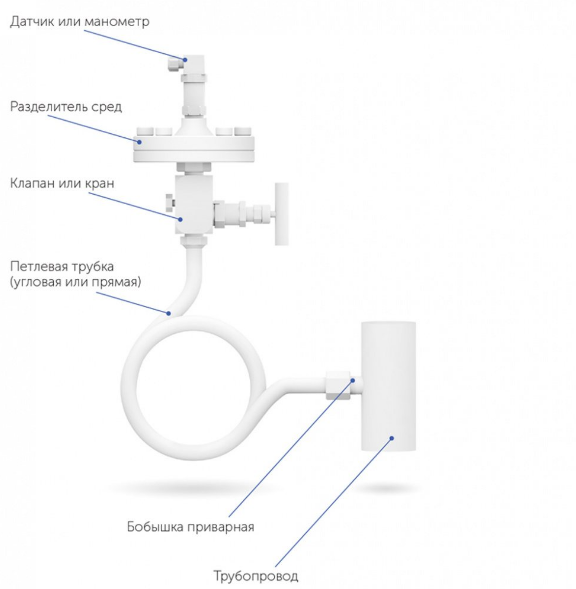

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для уменьшения влияния температуры среды на точность измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
