РПД-Д
Датчики дифференциального давления
Description
Описание
Тип РПД-Д.
Датчики дифференциального давления предназначены для измерения и непрерывного преобразования разности давлений в унифицированный выходной сигнал постоянного тока.
Измеряемая среда подается на обе стороны мембраны прибора, а аналоговый выходной сигнал напрямую зависит от разности давлений.
В качестве среды измерения могут выступать как жидкости, так и газы, неагрессивные к нержавеющей стали.
Область применения датчика разности давлений: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства. Особенно в системах водоподготовки, вентиляции, фильтрации, газоснабжения.

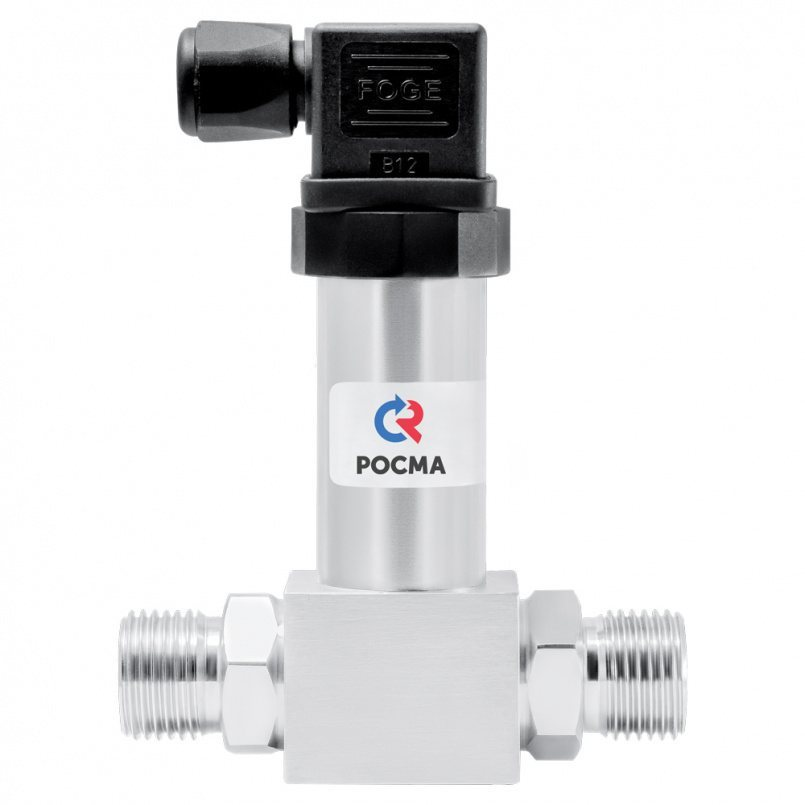

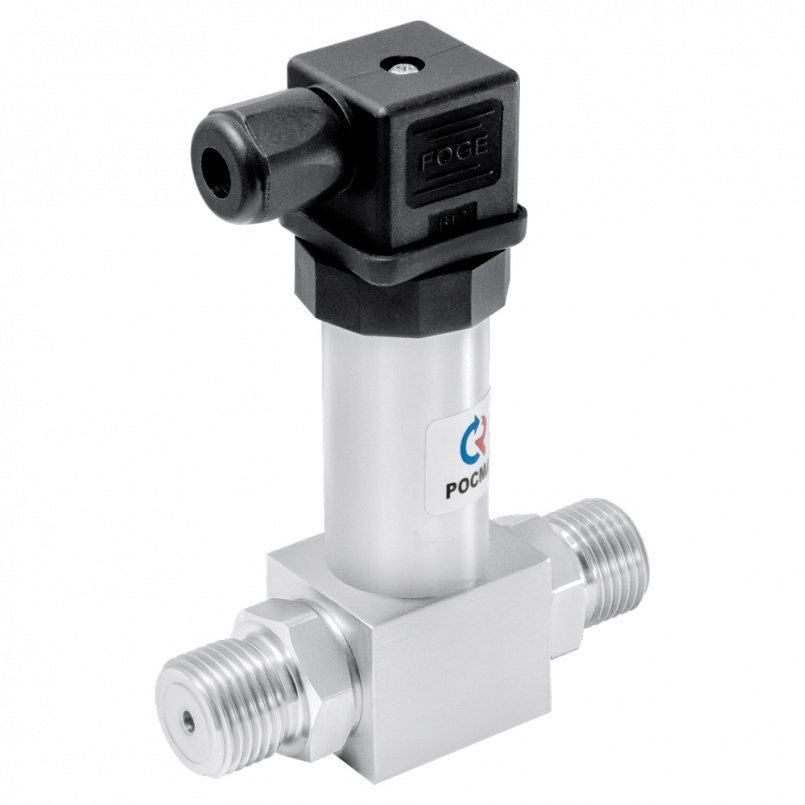

Датчики дифференциального давления РПД-Д
| Тип | Класс точности | Выходной сигнал | Диапазон измерений давлений | Резьба присоединения |
|---|---|---|---|---|
| РПД-Д | 0,5 | 4…20 мА | 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 кПа | G½ / М20×1,5 |
| 0…1 / 1,6 / 2,5 МПа |
Технические характеристики
Класс точности
0,5
Диапазон измерений давлений
| кПа | 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 |
| МПа | 0…1 / 1,6 / 2,5 |
Максимальное статическое давление
Диапазон х10, но не более 16 МПа
(измеряемый перепад давления не должен быть больше, чем ВПИ)
Диапазон рабочих температур, °C
Окружающая среда: −10…+80
Измеряемая среда: −10…+80
Выходной сигнал, мА
4…20
Напряжение питания, В
24
Потребляемая мощность, Вт
Не более 3
Время отклика, мс
≤5
Корпус и штуцер
IP65, нержавеющая сталь 08Х17Н13М2

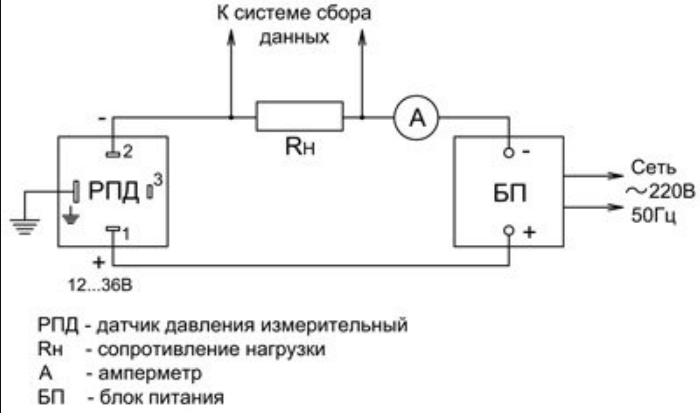

Электрическое присоединение
Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом
Резьба присоединения
G½ или М20×1,5
Межповерочный интервал
5 лет
Климатическое исполнение
Группа В3 по ГОСТ Р 52931
Техническая документация
НСРП. 421262.001ТУ
ГОСТ 22520-85

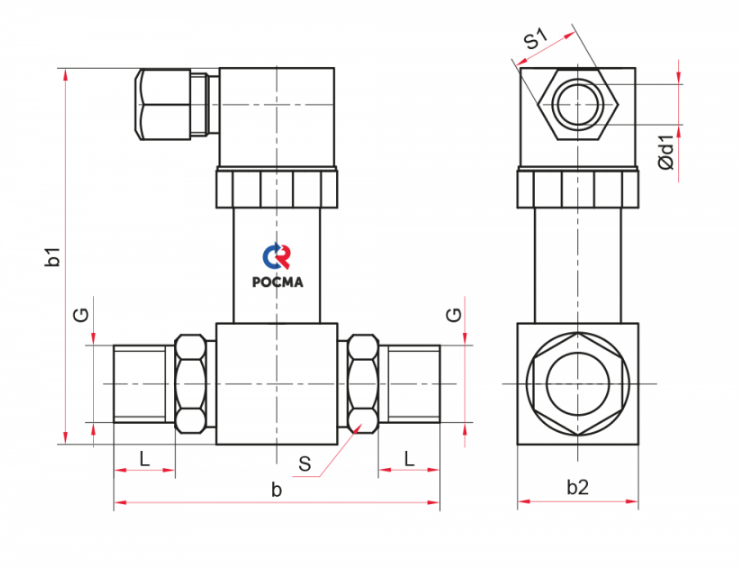

Чертежи
Основные размеры (мм), вес (кг)
| Тип | L | b | b1 | b2 | S | S1 | d1 | G | Вес |
|---|---|---|---|---|---|---|---|---|---|
| РПД-Д | 16 | 88 | 118 | 30 | 24 | 19 | 6,5 | G½ или M20×1,5 |
0,44 |
Монтаж и эксплуатация
Монтаж (демонтаж) приборов необходимо производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Внутренний диаметр трубопровода для подвода давления не должен быть менее 3 мм.
Датчики дифференциального давления устанавливаются по месту (на панелях, трубах магистрали и т.д.), либо дистанционно, с использованием стоек, кронштейнов, хомутов и других монтажных элементов. В зависимости от задач измерений и контролируемой среды, может выполняться обвязка датчика с соединительными (импульсными) трубками, разделителями, уравнительными и конденсационными сосудами, вентилями и вентильными блоками. Конкретный состав монтажных частей определяется потребителем.
Соединительные линии должны иметь односторонний уклон (не менее 1:10) от места отбора давления вверх к датчику, если измеряемая среда – газ, или вниз к датчику, если измеряемая среда - жидкость.
Отборные устройства для установки датчиков желательно монтировать на прямолинейных участках, на максимально возможном удалении от насосов, запорных устройств, колен, компенсаторов и других гидравлических устройств.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
