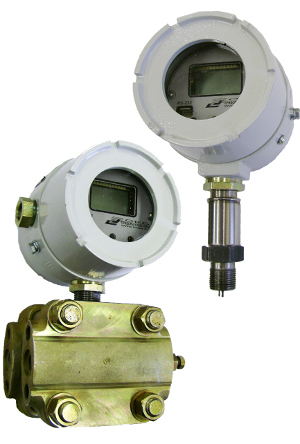

САПФИР-22 МПС
МИКРОПРОЦЕССОРНЫЕ ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ
Description
Описание
Преобразователи измерительные Сапфир-22 МПС предназначены для непрерывного преобразования значения измеряемого параметра - давления, абсолютного, избыточного, разрежения, гидростатического, и разности давлений нейтральных и агрессивных сред, а так же преобразования уровня в унифицированный токовый выходной сигнал и цифровой сигнал на основе HART-протокола.
Датчики давления предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе для применения во взрывоопасных производствах нефтяной, газовой и химической промышленности, на объектах атомной энергетики.
Преобразователи имеют исполнение по взрывозащите:
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь «ia» и уровнем взрывозащиты «особовзрывобезопасный» (0); маркировка взрывозащиты «0ExiaIICT5X» (знак «X» указывает на возможность применения преобразователя в комплекте с блоками БПС-96ПР или блоками других типов, имеющих вид взрывозащиты «искробезопасная электрическая цепь «ia» для взрывоопасных смесей группы IIC (Uxx < 28 В, 1кз < 120 мА); категория и группа взрывоопасной смеси IICT5;
- взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» (d); «специальный» (S); уровнем взрывозащиты «взрывобезопасный» (1); маркировка по взрывозащите «1ExsdIIBT5X» (знак X указывает на возможность применения при температурах окружающего воздуха, указанных ниже);
- невзрывозащищенное.
Датчик давления взрывозащищенный предназначен для установки во взрывоопасных зонах помещений и наружных установок, согласно документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Технические характеристики
По устойчивости к климатическим воздействиям окружающей среды датчики давления имеют следующие исполнения по ГОСТ 15150:
- УХЛ* категории размещения 3.1 (группа исполнения В4 по ГОСТ 12997), но для работы при температурах -1..+50 °С;
- УХЛ** категории размещения 3.1 (группа исполнения В4 по ГОСТ 12997), но для работы при температурах -10..+80 °С;
- У* категории размещения 2 (группа исполнения С4 по ГОСТ 12997), но для работы при температурах -30..+50 °С;
- У** категории размещения 2 (группа исполнения С4 по ГОСТ 12997), но для работы при температурах -40..+80 °С;
- По специальному заказу преобразователи могут быть изготовлены на нижний предел температуры эксплуатации до -50 °С. При этом нормальное функционирование ЖКИ не гарантируется.
- Т* категории размещения 3, но для работы при температуре +1..+80 °С; .
- Т** категории размещения 3, но для работы при температуре -10..+80 °С; .
Приборы имеют раздельную настройку нуля и диапазона.
Потребляемая мощность преобразователя (при напряжении питания 36 В) , ВА, не более 1,0
Степень защиты преобразователей от воздействия пыли и воды IP54.
Масса преобразователя (в зависимости от модели), кг 1,6 - 14.0
Таблица 1 .1
|
Измеряемый параметр |
Модель |
Верхний предел измерений |
Предел допускаемой основной ± γ , % |
|
|
кПа |
МПа |
|||
|
ДА Абсолютное давление |
2030, 2031 |
2,5 |
0,25; 0,5 |
|
| 4,0 | ||||
| 6,0 | ||||
|
6,3 |
||||
|
10,0 |
||||
|
16,0 |
||||
|
25,0 |
||||
|
40,0 |
||||
|
2040, 2041 |
16,0 |
|||
| 25,0 | ||||
|
40,0 |
||||
| 60,0 | ||||
|
63,0 |
||||
|
100,0 |
||||
|
160,0 |
||||
|
250,0 |
||||
|
2050, 2051 |
0,16 |
|||
| 0,25 | ||||
|
0,4 |
||||
|
0,6 |
||||
| 0,63 | ||||
|
1,0 |
||||
|
1,6 |
||||
|
2,5 |
||||
Примечание - Преобразователи Сапфир-22МПС-ДА моделей 2031, 2041, 2051 имеют измерительный блок штуцерного исполнения; преобразователи Сапфир-22МПС-ДА моделей 2030, 2040, 2050 имеют измерительный блок фланцевого исполнения.
Таблица 1.2
|
Измеряемый параметр |
Модель |
Верхний предел измерений |
Предел допускаемой ± γ , % |
|
|
кПа |
МПа |
|||
|
ДИ Избыточное давление |
2110 |
0,10 |
0,25; 0,5 |
|
| 0,16 | ||||
|
0,25 |
||||
|
0,40 |
||||
|
0,60 |
||||
| 0,63 | ||||
|
1,00 |
||||
|
1,60 |
||||
|
2120 |
0,6 |
|||
| 0,63 | ||||
| 1,0 | ||||
|
1,6 |
||||
|
2,5 |
||||
|
4,0 |
||||
|
6,0 |
0,2; 0,25; 0,5 |
|||
| 6,3 | ||||
|
10,0 |
||||
|
2130 |
2,5 |
0,25; 0,5 |
||
| 4,0 | ||||
|
6,0 |
||||
| 6,3 | ||||
|
10,0 |
||||
|
16,0 |
0,2; 0,25; 0,5 |
|||
|
25,0 |
||||
|
40,0 |
||||
|
2140 |
16,0 |
0,25; 0,5 |
||
| 25,0 | ||||
|
40,0 |
||||
|
60,0 |
0,2; 0,25; 0,5 |
|||
| 63,0 | ||||
|
100,0 |
||||
|
160,0 |
||||
|
250,0 |
||||
|
2150 2151 |
0,16 |
0,25; 0,5 |
||
| 0,25 | ||||
|
0,4 |
||||
|
0,6 |
0,2; 0,25; 0,5 |
|||
| 0,63 | ||||
|
1,0 |
||||
|
1,6 |
||||
|
2,5 |
||||
|
2160 2161 |
1,0 |
0,25; 0,5 |
||
| 1,6 | ||||
|
2,5 |
||||
|
4,0 |
0,2; 0,25; 0,5 |
|||
|
6,0 |
||||
| 6,3 | ||||
|
10,0 |
||||
|
16,0 |
||||
|
2170 2171 |
6 |
0,25; 0,5 |
||
| 6,3 | ||||
| 10 | ||||
|
16 |
||||
|
25 |
0,2; 0,25; 0,5 |
|||
|
40 |
||||
|
60 |
||||
|
100 |
||||
Таблица 1.3
|
Измеряемый параметр |
Модель |
Верхний предел |
Предел допускаемой ±γ, % |
|
|
кПа |
МПа |
|||
|
ДВ Разрежение |
2210 |
0,10 |
0,25; 0,5 |
|
| 0,16 | ||||
|
0,25 |
||||
|
0,40 |
||||
|
0,60 |
||||
| 0,63 | ||||
|
1,00 |
||||
|
1,60 |
||||
|
2220 |
0,6 |
|||
| 0,63 | ||||
| 1,0 | ||||
|
1,6 |
||||
|
2,5 |
||||
|
4,0 |
||||
|
6,0 |
0,2; 0,25; 0,5 |
|||
| 6,3 | ||||
|
10,0 |
||||
|
2230 |
2,5 |
0,25; 0,5 |
||
| 4,0 | ||||
|
6,0 |
||||
| 6,3 | ||||
|
10,0 |
||||
|
16,0 |
||||
|
25,0 |
0,2; 0,25; 0,5 |
|||
|
40,0 |
||||
|
2240 |
16,0 |
0,25; 0,5 |
||
| 25,0 | ||||
|
40,0 |
||||
|
60,0 |
0,2; 0,25; 0,5 |
|||
| 63,0 | ||||
|
100,0 |
||||
Таблица 1.4
|
Измеряемый параметр |
Модель |
Верхний предел измерений |
Предел допускаемой ± γ, % |
|||
|
разрежения |
избыточного давления |
|||||
|
кПа |
МПа |
кПа |
МПа |
|||
|
ДИВ Давление- разрежение |
2310 |
0,05 |
0,05 |
0,25; 0,5 |
||
| 0,08 | 0,08 | |||||
|
0,125 |
0,125 |
|||||
|
0,2 |
0,2 |
|||||
|
0,3 |
0,3 |
|||||
|
0,5 |
0,5 |
|||||
|
0,8 |
0,8 |
|||||
|
2320 |
0,3 |
0,3 |
||||
| 0,5 | 0,5 | |||||
|
0,8 |
0,8 |
|||||
|
1,25 |
1,25 |
|||||
|
2,0 |
2,0 |
|||||
|
3,0 |
3,0 |
|||||
|
5,0 |
5,0 |
|||||
|
2330 |
1,25 |
1,25 |
||||
| 2,0 | 2,0 | |||||
|
3,0 |
3,0 |
|||||
|
5,0 |
5,0 |
|||||
|
8,0 |
8,0 |
|||||
|
12,5 |
12,5 |
|||||
|
20 |
20 |
|||||
|
2340 |
8 |
8 |
||||
| 12,5 | 12,5 | |||||
|
20 |
20 |
|||||
|
30 |
30 |
|||||
|
50 |
50 |
|||||
|
100 |
60 |
|||||
|
100 |
150 |
|||||
|
2350 |
0,1 |
0,1 |
||||
| 0,1 | 0,15 | |||||
|
0,1 |
0,3 |
|||||
|
0,1 |
0,5 |
|||||
|
0,1 |
0,9 |
|||||
|
0,1 |
1,5 |
|||||
|
0,1 |
2,4 |
|||||
|
2351 |
0,1 |
0,1 |
||||
| 0,1 | 0,15 | |||||
|
0,1 |
0,3 |
|||||
|
0,1 |
0,5 |
|||||
|
0,1 |
0,9 |
|||||
|
0,1 |
1,5 |
|||||
|
0,1 |
2,4 |
|||||
Таблица 1.5
|
Измеряемый параметр |
Модель |
Верхний предел измерений |
Предельно |
Предел допускаемой основной |
||
|
кПа |
МПа |
МПа |
||||
|
ДД Разность давлений |
2410 |
0,1 |
4,0 |
0,5 |
||
| 0,16 | ||||||
|
0,25 |
||||||
|
0,4 |
0,25; 0,5 |
|||||
| 0,6 | ||||||
|
0,63 |
||||||
|
1,0 |
||||||
|
1,6 |
||||||
|
2420 |
0,6 |
4,0 , 10,0 |
0,5 |
|||
| 0,63 | ||||||
| 1,0 | ||||||
|
1,6 |
||||||
|
2,5 |
0,25; 0,5 |
|||||
|
4,0 |
||||||
| 6,0 | ||||||
|
6,3 |
0,2; 0,25; 0,5 |
|||||
|
10,0 |
||||||
|
2430 |
2,5 |
16 , 25 |
0,25; 0,5 |
|||
| 4,0 | ||||||
| 6,0 | ||||||
|
6,3 |
||||||
|
10 |
||||||
|
16 |
0,2; 0,25; 0,5 |
|||||
|
25 |
||||||
|
40 |
||||||
|
2434 |
2,5 |
40 |
0,25; 0,5 |
|||
| 4,0 | ||||||
| 6,0 | ||||||
|
6,3 |
||||||
|
10 |
||||||
|
16 |
0,2; 0,25; 0,5 |
|||||
|
25 |
||||||
|
40 |
||||||
|
2440 |
16 |
16 , 25 |
0,25; 0,5 |
|||
| 25 | ||||||
|
40 |
||||||
| 60 | ||||||
|
63 |
||||||
|
100 |
0,2; 0,25; 0,5 |
|||||
|
160 |
||||||
|
250 |
||||||
|
2444 |
16 |
40 |
0,25; 0,5 |
|||
| 25 | ||||||
|
40 |
||||||
| 60 | ||||||
|
63 |
||||||
|
100 |
0,2; 0,25; 0,5 |
|||||
|
160 |
||||||
|
250 |
||||||
|
2450 |
0,25 |
16,0 |
0,25* , 0,5 |
|||
| 0,4 | ||||||
|
0,6 |
||||||
|
1,0 |
||||||
|
1,6 |
||||||
|
2,5 |
||||||
|
2460 |
1,6 |
16,0 |
||||
| 2,5 | ||||||
| 4,0 | ||||||
|
6,0 |
||||||
|
10,0 |
||||||
|
16,0 |
||||||
Конструкция и принцип действия
Датчик давления состоит из измерительного и электронного блоков.
Все преобразователи имеют унифицированный электронный блок и отличаются только конструкцией измерительного блока. Преобразователи выпускаются с цифровым индикатором.
Принцип действия преобразователей основан на воздействии измеряемого давления (разности давления) на мембраны измерительного блока (для моделей 2051, 2151, 2161, 2171, 2351 на мембрану тензопреобразователя), что вызывает деформацию упругого чувствительного элемента и изменение сопротивления тензорезисторов тензопреобразователя.
Это изменение преобразуется в электрический сигнал, который передается от тензопреобразователя из измерительного блока в электронный преобразователь, и далее в виде стандартного токового унифицированного сигнала [(0-5), (4-20), (5-0) или (20-4)]мА.
Электронный блок преобразователей Сапфир- 22МПС выполнен на одной плате.
Параметры питания:
- для искробезопасного исполнения - от отдельного искробезопасного блока питания;
- для взрывобезопасного и невзрывозащищенного исполнения - от блока питания постоянного тока напряжением 36±0,72В (четырехпроводная линия связи) и от 16 до 30В (двухпроводная линия связи)
Управление работой датчика давления осуществляется микропроцессором.

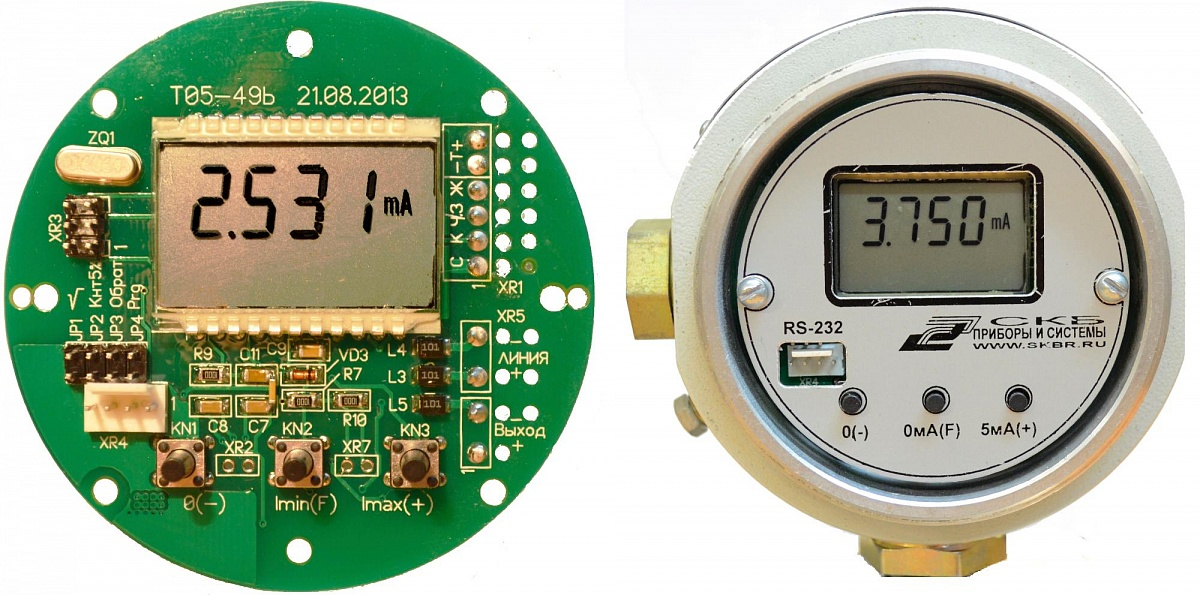

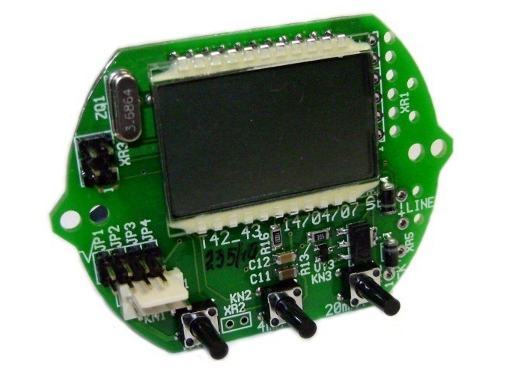

Внешний вид платы электронного преобразователя представлен на рисунке 1. На плате установлены 3 кнопки управления, обеспечивающие корректировку «нуля» и «диапазона измерения».
Микропроцессорная плата Сапфир-22МПС с корректирующим датчиком температуры легко устанавливается взамен старых плат в электронные блоки выпускаемых в РФ аналоговых преобразователей типа Сапфир-22 и др.

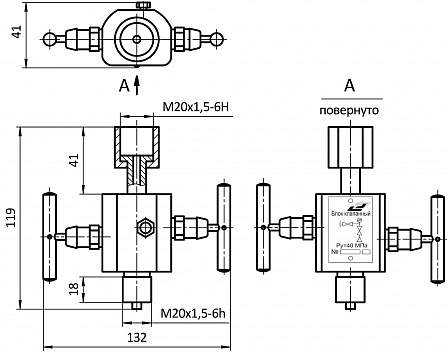

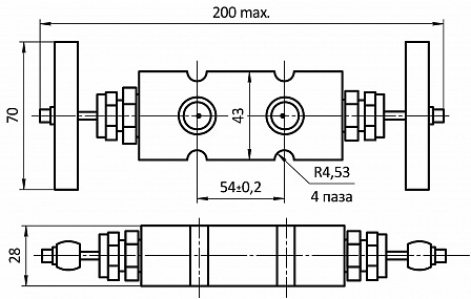

Таблица 2. Обозначение исполнения преобразователя по материалам, контактирующим с измеряемой средой
|
Обозначение исполнения |
Материал мембран |
Фланцы преобразователя, пробки для дренажа и продувки, ниппель, монтажный фланец, корпус клапанного блока |
|
|
Материал |
Маркировка деталей |
||
|
01 |
Сплав 36НХТЮ |
Углеродистая сталь с покрытием |
80 |
|
02 |
Сплав 36НХТЮ |
Сталь12Х18Н10Т |
15 |
|
07 |
Тантал |
Сталь12Х18Н10Т |
15 |
|
11 |
Титановый сплав |
Сталь12Х18Н10Т |
15 |
|
12 |
Титановый сплав |
Титановый сплав |
62 |
|
09 |
Титановый сплав |
Сталь12Х18Н10Т |
15 |
Примечания.
Материал уплотнительных колец - фторопласт или специалные марки резины.
Материал уплотнительных металлических прокладок - медь или нержавеющие сплавы.
В исполнении 11, 12 выпускаются только преобразователи Сапфир-22МПС моделей 2051, 2151, 2161, 2171.

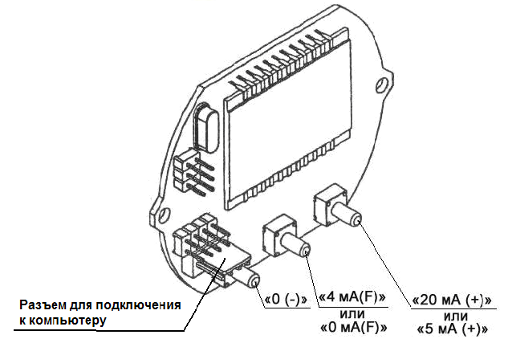

Внешний вид платы электронного преобразователя

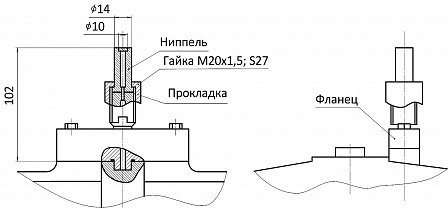

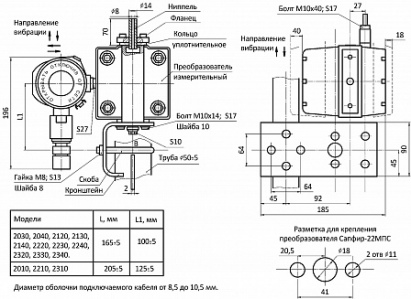

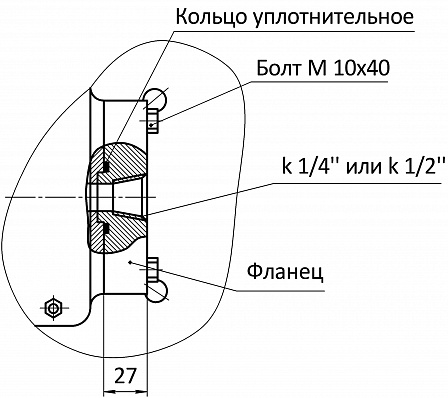

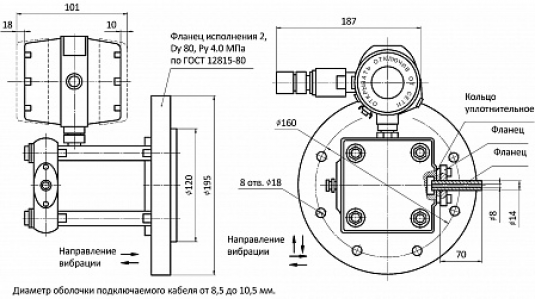

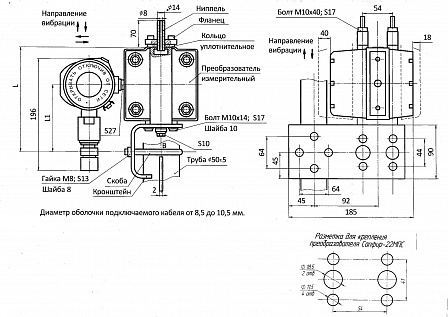

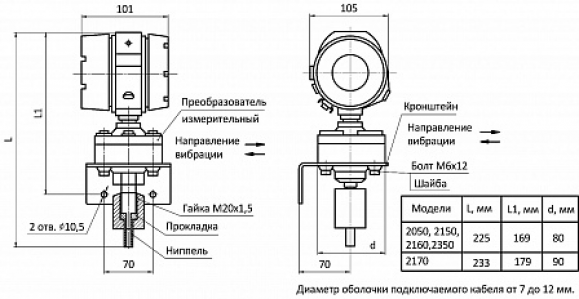

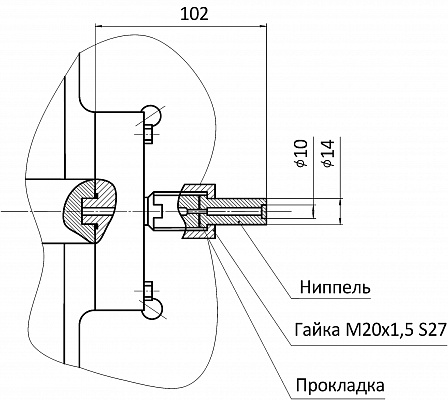

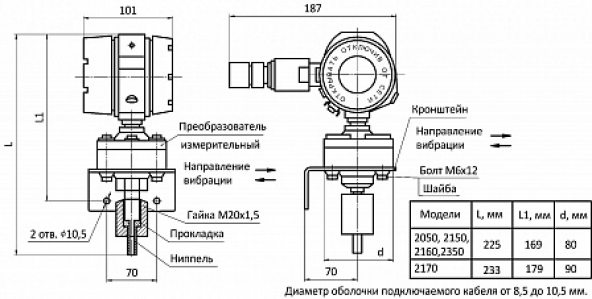

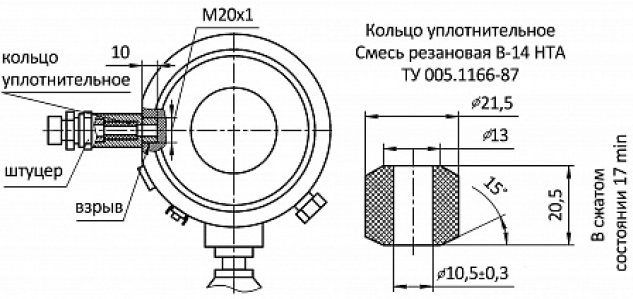

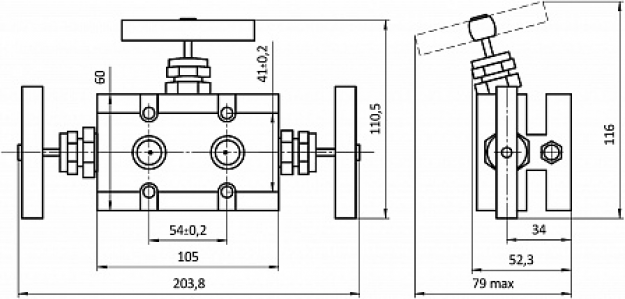

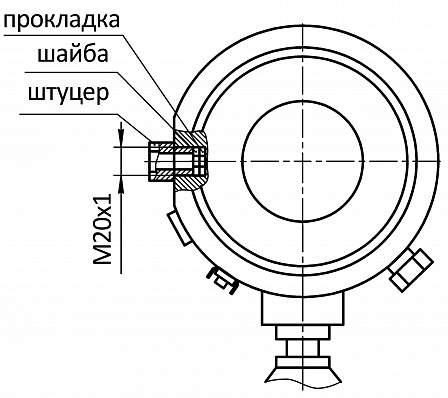

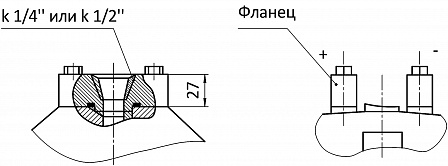

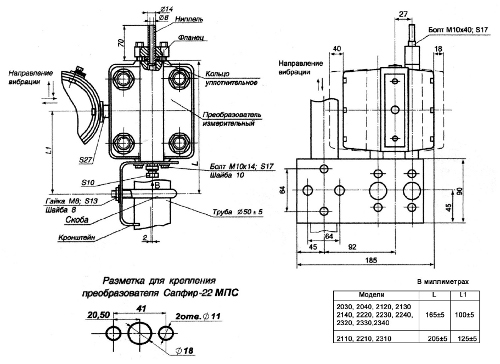

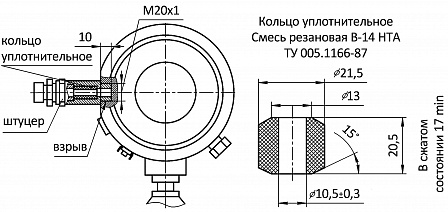

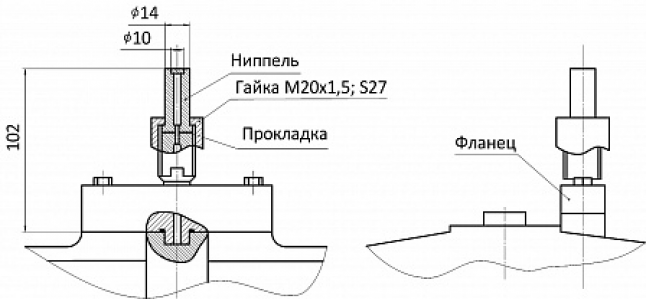

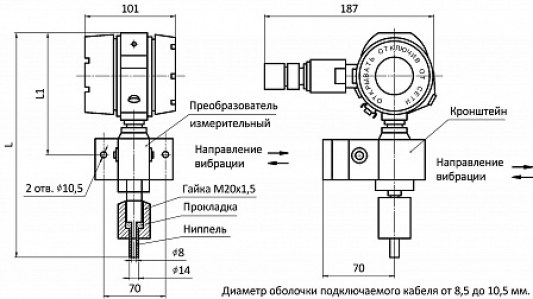

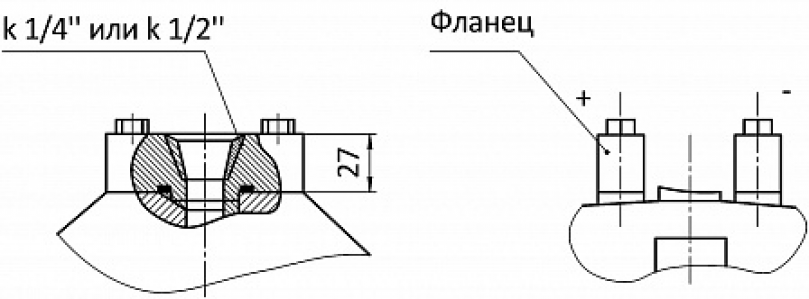

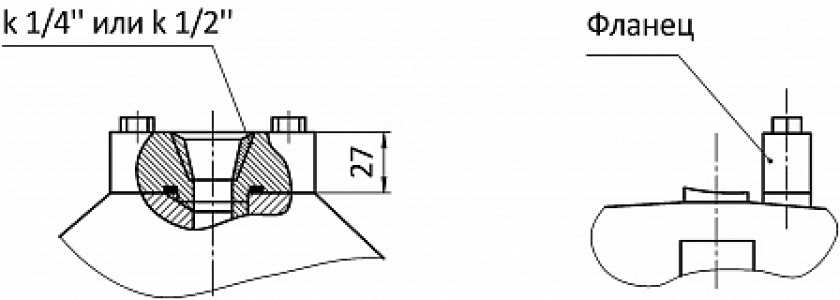

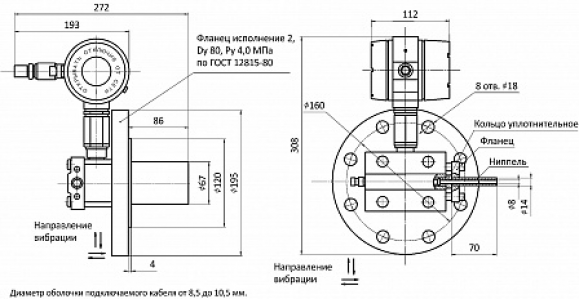

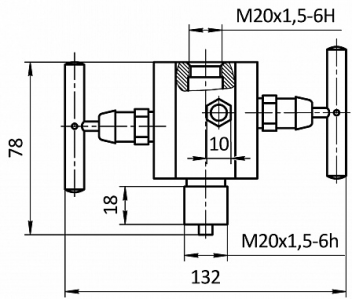

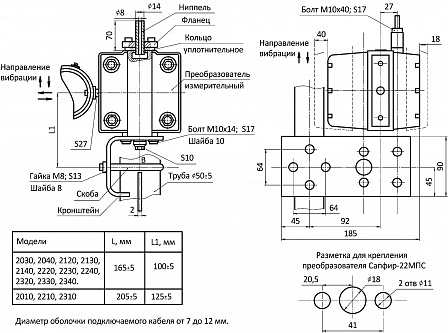

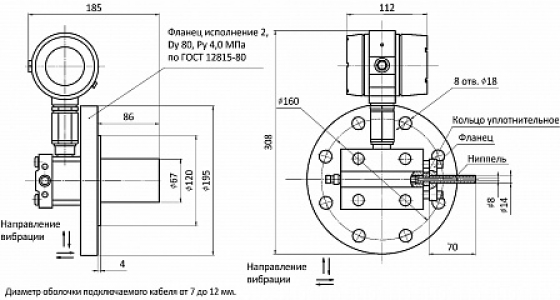

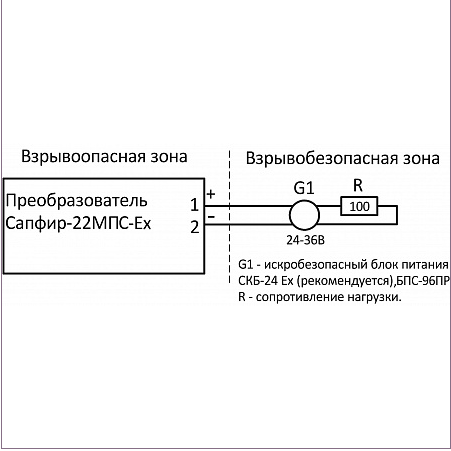

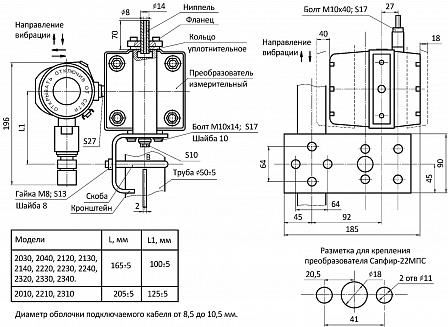

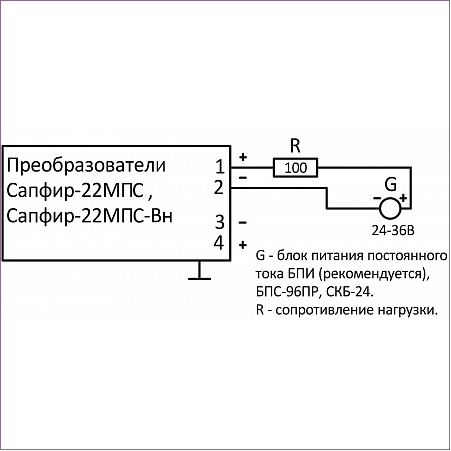

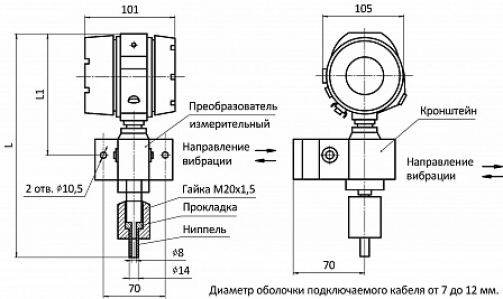

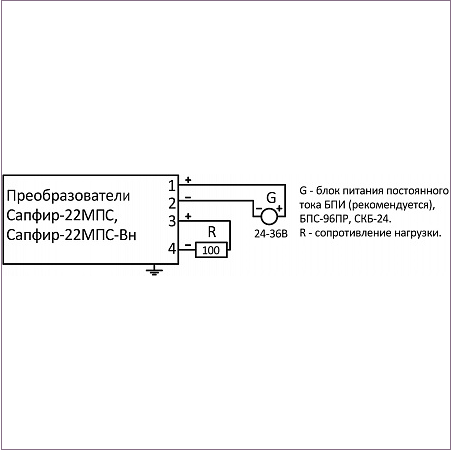

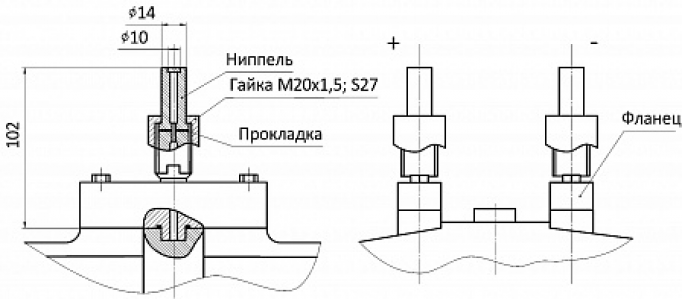

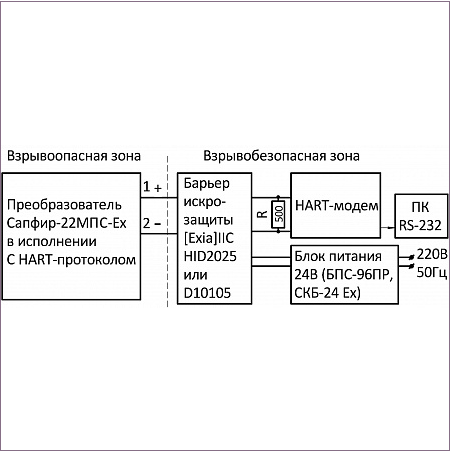

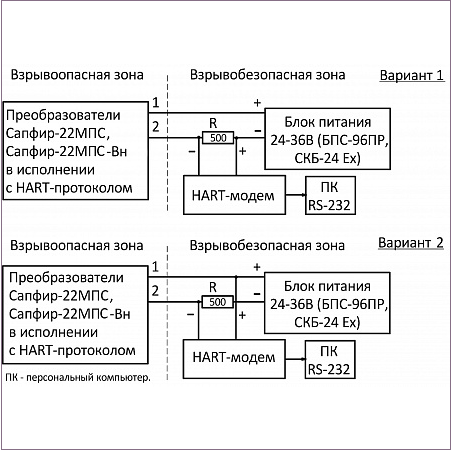

Схемы электрические подключения

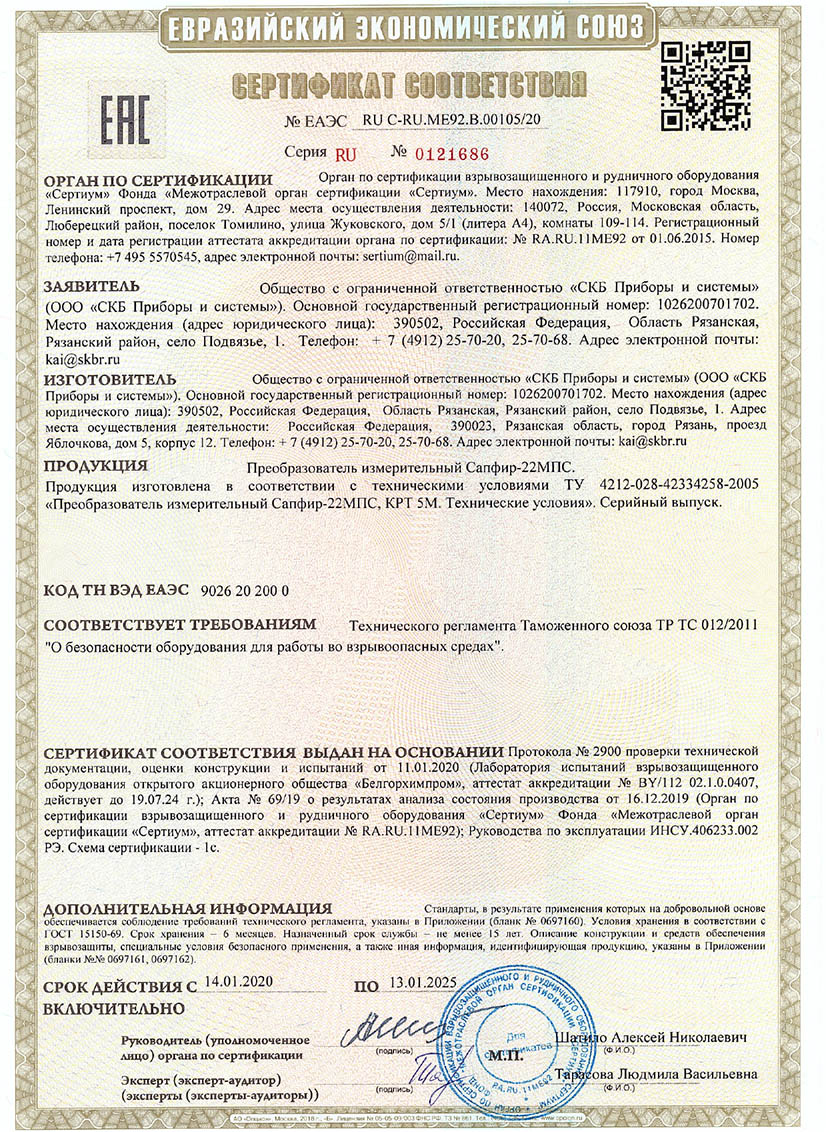

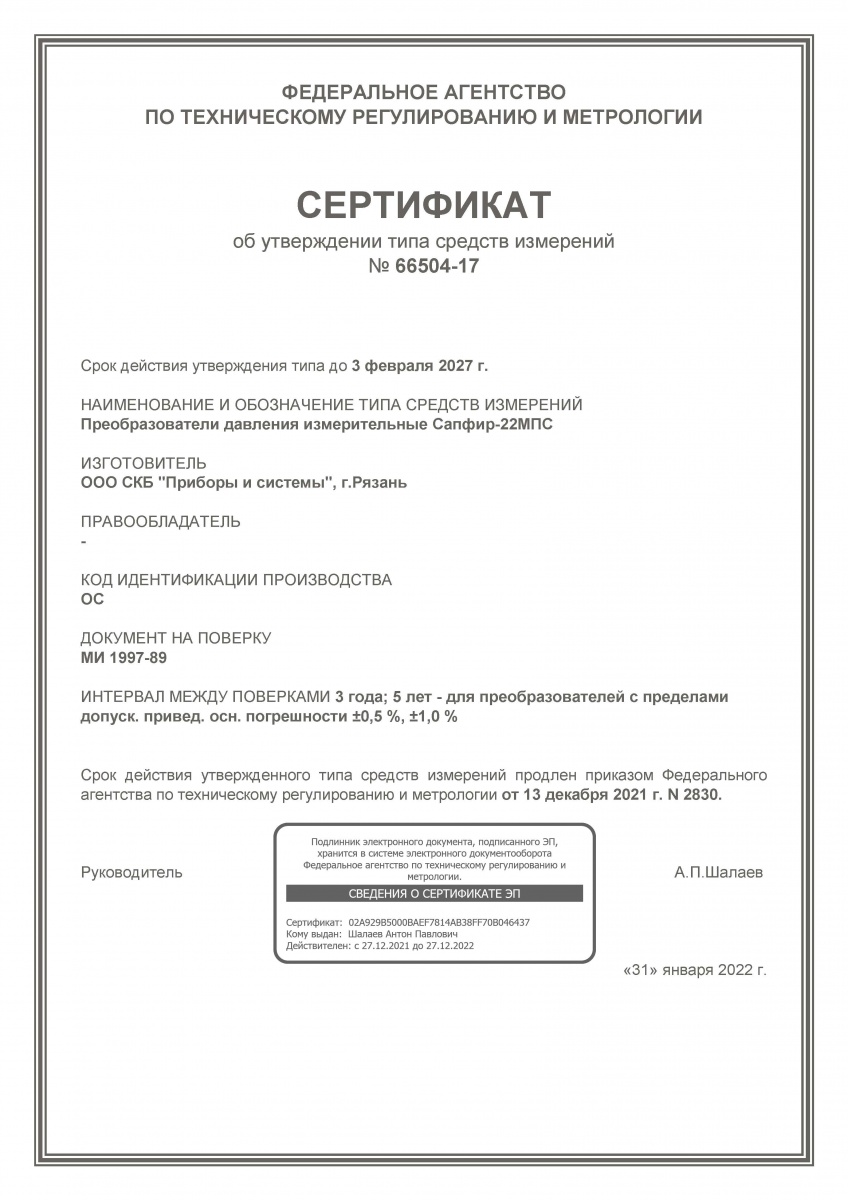

Сертификаты / Документы
