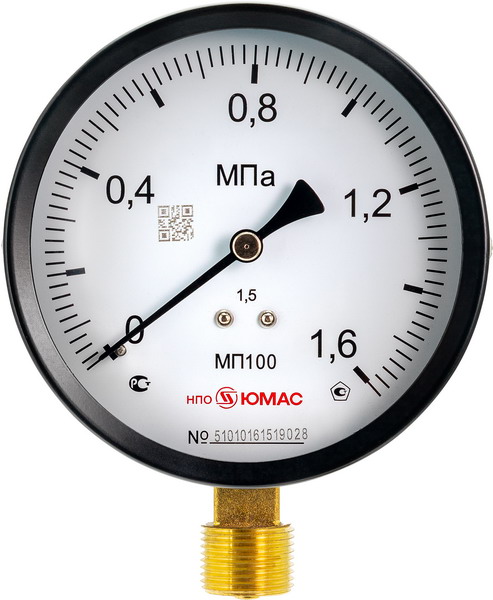

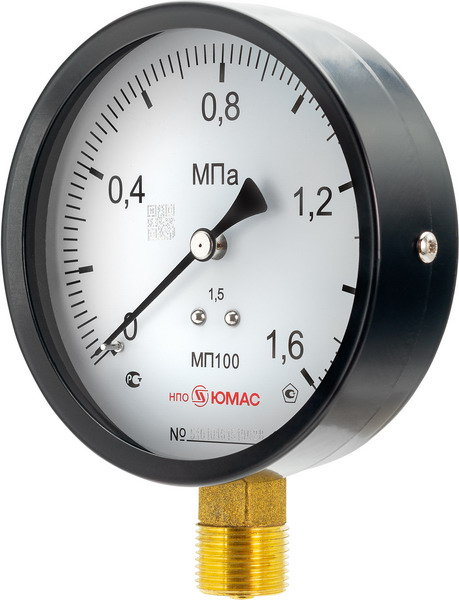

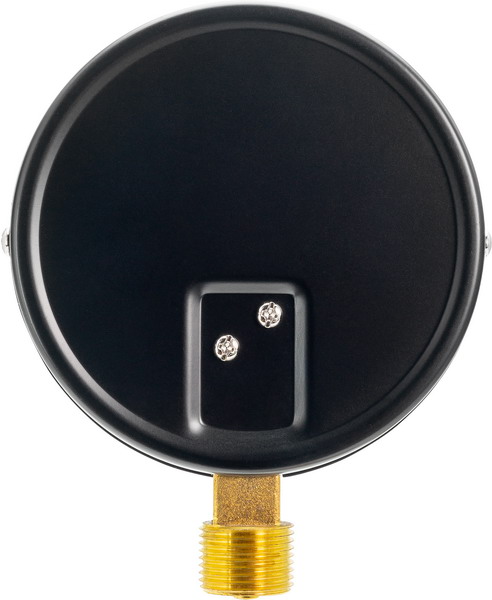

Манометры для ЖКХ диаметром Ø 100 мм
Манометры МП относятся к приборам, оснащенным простым чувствительным элементом, благодаря чему широко применяются в сфере ЖКХ.
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Манометры МП относятся к приборам, оснащенным простым чувствительным элементом, благодаря чему широко применяются в сфере ЖКХ. С их помощью осуществляется измерение избыточного давления в трубопроводах систем жилищных коммуникаций. Конструкция манометров МП разработана для применения в условиях неагрессивных сред, таких как некристаллизующиеся жидкости, пар и некоторые газы.
Технические характеристики
|
Диаметр корпуса,мм |
100 |
|
Класс точности |
1,5 |
|
Диапазон измерения, МПа |
• МП - от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5 |
|
Рабочие нагрузки |
постоянная нагрузка: 3/4 шкалы |
|
Исполнение корпус-штуцер |
радиальное |
|
Штуцер |
латунь, |
|
Измерительный элемент |
медный сплав, |
|
Механизм |
латунь |
|
Циферблат |
алюминиевый сплав, белый, шкала чёрная |
|
Корпус |
сталь, окрашенная в чёрный цвет |
|
Стекло |
техническое |
|
Обечайка |
сталь, окрашенная в чёрный цвет |
|
Степень защиты |
IP40 |
|
Климатическое исполнение |
У2 по ГОСТ 15150-69 |
|
Температура окружающей среды |
-50... +60 °С |
|
Температура измеряемой среды |
до +150°С |
|
Виброзащищённость |
группа L3 по ГОСТ Р 52931-2008 |
|
Средний срок службы |
5 лет |
|
Масса, кг |
0,27 |
|
Опции |
• внутренний демпфер (юза) |

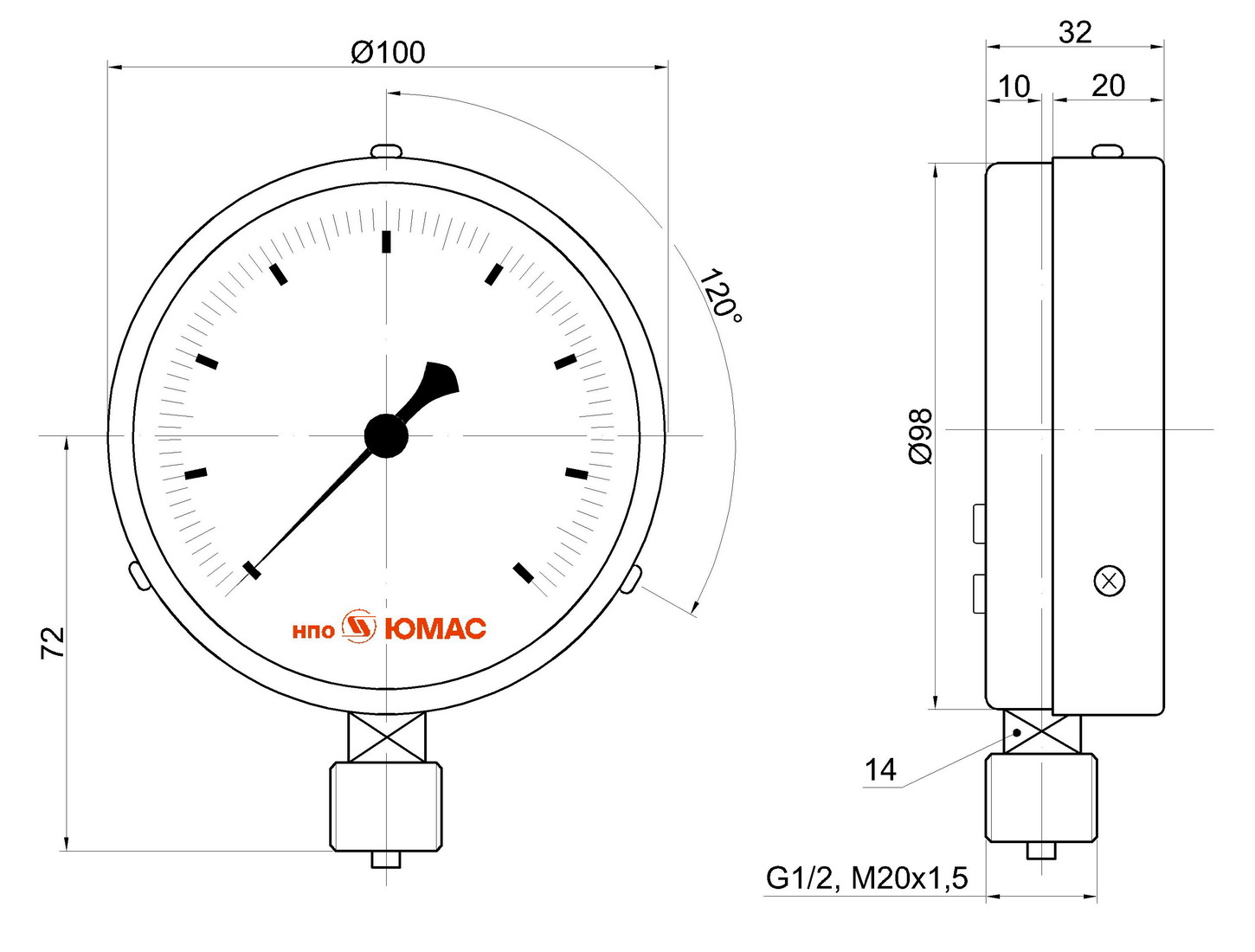

Чертежи

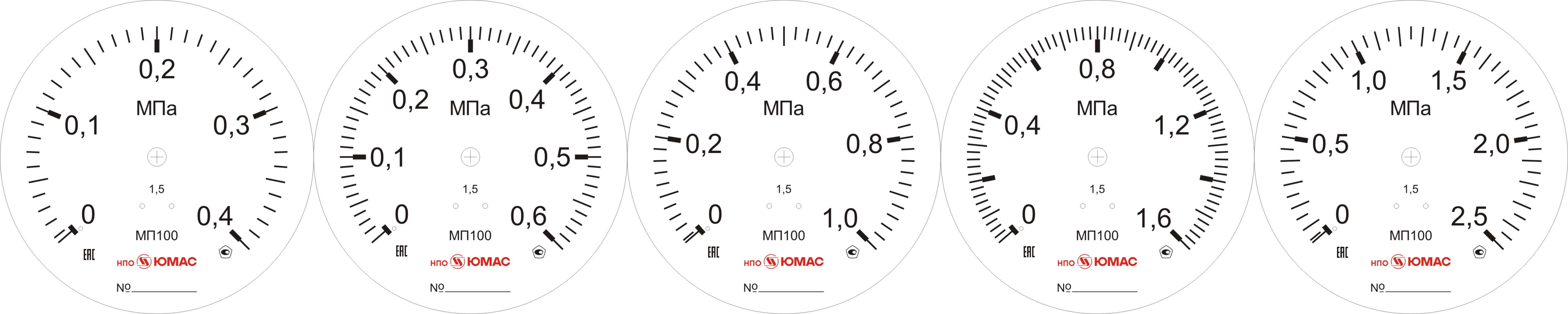

Макеты шкал
Примеры заказа
Манометр показывающий (МП), диаметром корпуса 100мм (100) из стали (М) и техническим стеклом, радиальным расположением штуцера, пределом измерения 0,6МПа (0,6МПа), с присоединительной резьбой штуцера G1/2 (G1/2), для ЖКХ:
Манометр МП100М-0,6МПа-G1/2 (ЖКХ)
