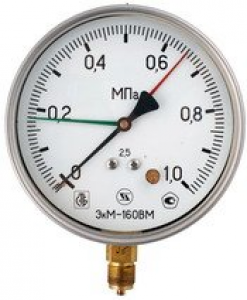

В нержавеющем корпусе
Предназначены для замыкания и размыкания электрических цепей при достижении заданного предела давления, обеспечивают визуальную индикацию контролируемого давления.
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Предназначены для замыкания и размыкания электрических цепей при достижении заданного предела давления, обеспечивают визуальную индикацию контролируемого давления.
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,5 /2,5 (для давлений 10/ 16/ 25/ 40/ 60 МПа) |
| Вариация срабатывания | 2,5 |
| Диапазон измерения, МПа | Ø 100мм: • ЭКМ - от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4 • ЭКМВ - от -0,1 до 0,3/ 0,5/ 0,9/ 1,5/ 2,4 Ø 160мм: • ЭКМ - от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 10/ 16/ 25/ 40/ 60 • ЭКМВ - от -0,1 до 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | латунь, М20х1,5 (по умолчанию), G1/2 - SW22 - □22 |
| Электрическая схема | I, II, III, IV, V (по умолчанию), VI по ГОСТ 2405-88 |
| Измерительный элемент | медный сплав, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | техническое |
| Обечайка | сталь нержавеющая, байонет (резьба) |
| Степень защиты | IP54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С |
| Температура измеряемой среды | до +60 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | Ø 100 - 0,61 Ø 160 - 1,15 |
| Опции | • заводской номер • пломбировка корпуса • технологическая черта • внутренний демпфер |

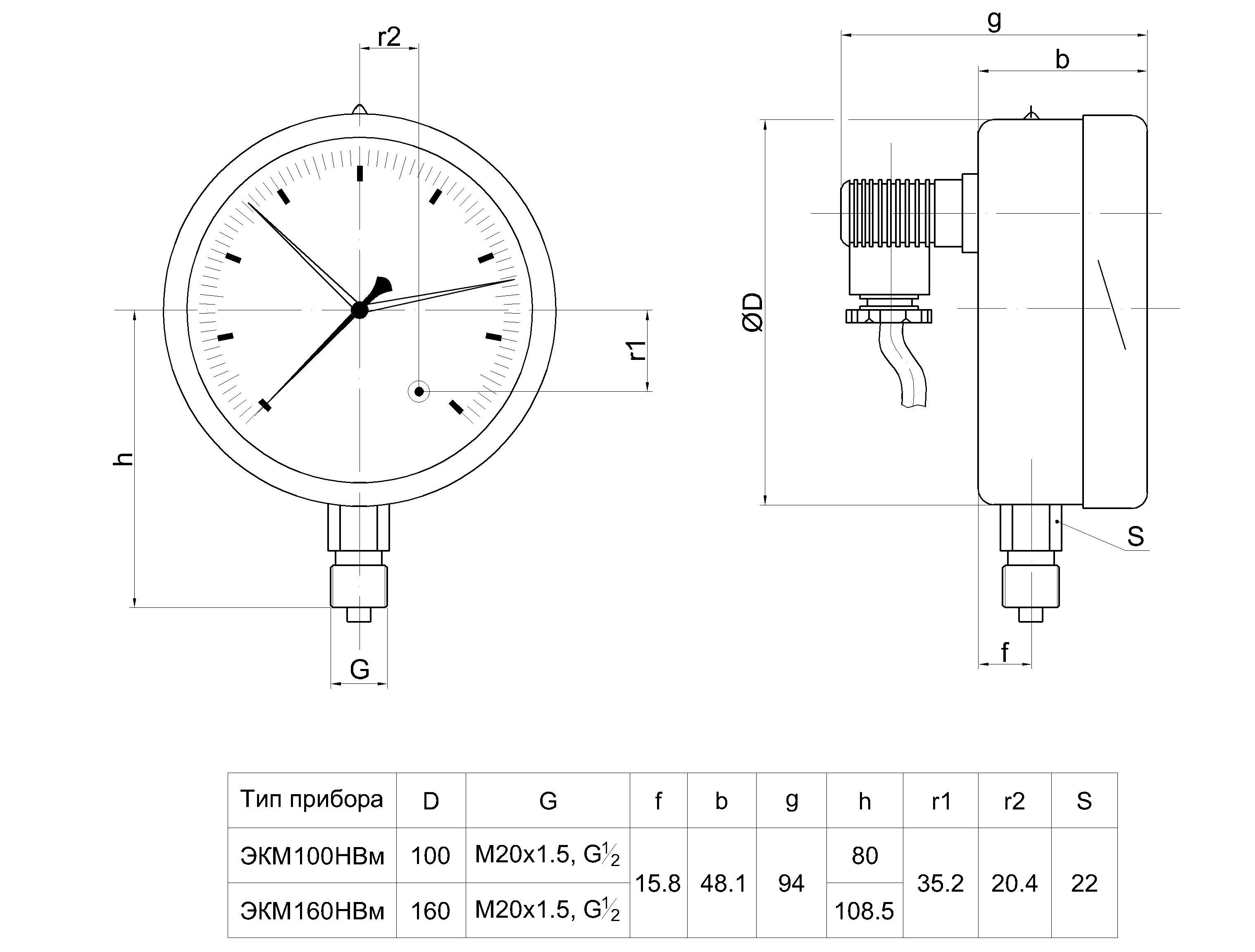

Чертежи
Примеры заказа
Электроконтактный манометр (ЭКМ), диаметром корпуса 160мм (160) из нержавеющей стали (Н), на микровыключателях (Вм), техническим стеклом, радиальным расположением штуцера, пределом измерения 1,6 МПа (1,6МПа), класса точности 1,5 (1,5), присоединительной резьбой штуцера М20х1,5, стандартной электрической схемой "Исполнение 6 (Исп.6)":
Манометр ЭКМ160НВм-1,6МПа-1,5-Исп.6
В мае 2013 г. прибору присвоен Знак качества средств измерений ФБУ "Ростест-Москва".
