Газовые манометры диаметром 50 мм

Газовые манометры диаметром 50 мм обеспечивает качественное измерение давления рабочих сред на предприятиях.

Call for price

Description

ГОСТ 2405-88

ТУ 4212-001-62100924-2010

Назначение

Манометр МП50 для газа – это надежное и безопасное оборудование для точного измерения избыточного давления в системах с неагрессивными газами. Газовые манометры диаметром 50 мм обеспечивает качественное измерение давления рабочих сред на объектах нефтехимической, машиностроительной, энергетической и ряда других отраслей, включая бытовое газоснабжение.

Технические характеристики

Диаметр корпуса,мм	50
Класс точности	2,5
Диапазон измерения, МПа	• Кислород - от 0 до 1,0/ 1,6/ 2,5/ 16/ 25/ 40 • Ацетилен - от 0 до 0,4/ 4 • Пропан - от 0 до 0,6 • Другие газы - от 0 до 0,6/ 1,0/ 16
Рабочие нагрузки	постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы
Исполнение корпус-штуцер	радиальное
Штуцер	латунь, М12х1,5 - SW14 - □14
Измерительный элемент	медный сплав, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
Механизм	латунь
Циферблат	алюминиевый сплав, белый, шкала чёрная
Корпус	сталь, окрашенная в: • кислород - синий цвет • ацетилен - белый цвет • пропан - красный цвет • другие газы - чёрный цвет
Стекло	пластик
Степень защиты	IP40
Климатическое исполнение	У2 по ГОСТ 15150-69
Температура окружающей среды	-50... +60 °С
Температура измеряемой среды	до +120 °С
Виброзащищённость	группа L1 по ГОСТ Р 52931-2008
Средний срок службы	10 лет
Масса, кг	0,07
Опции	• технологическая черта • внутренний демпфер (юза) • защитный кожух

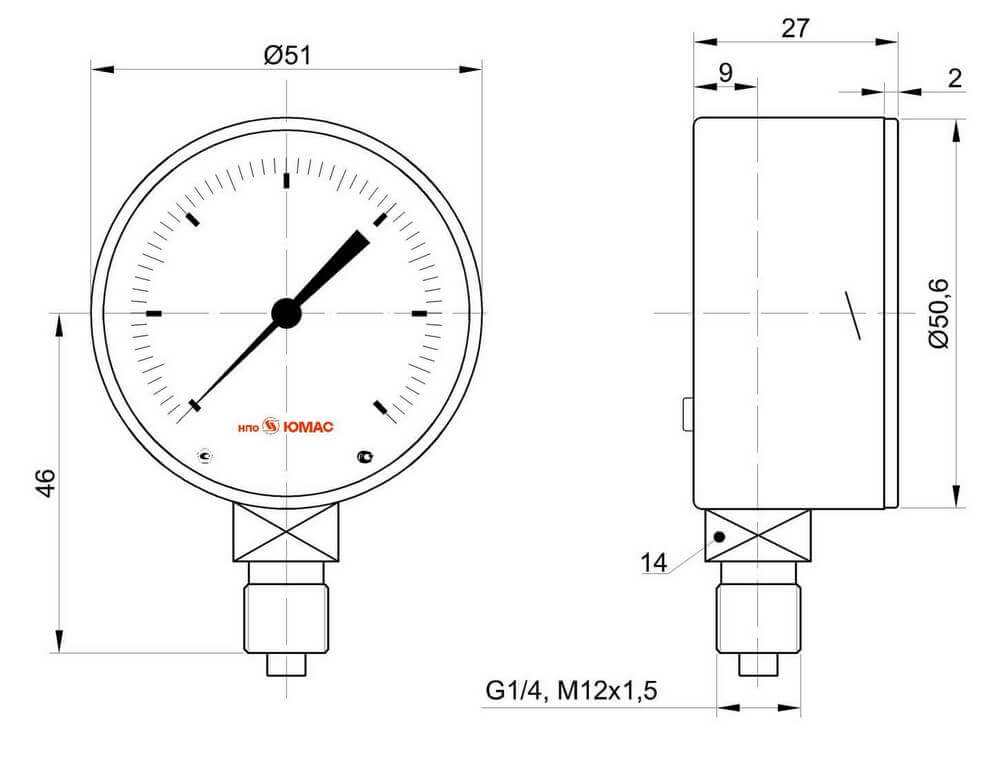

Чертежи

Ассортимент

Цена на газовый манометр МП50 зависит от целого ряда параметров: диапазона давлений, наличия внутреннего демпфера или защитного кожуха, используемого измерительного элемента (пружины Бурдона или многовитковой пружины). Важно определить самые подходящие варианты модификации для конкретных технических и производственных процессов на предприятиях. Специалисты НПО ЮМАС готовы помочь вам выбрать и купить газовый манометр низкого давления с оптимальными параметрами:

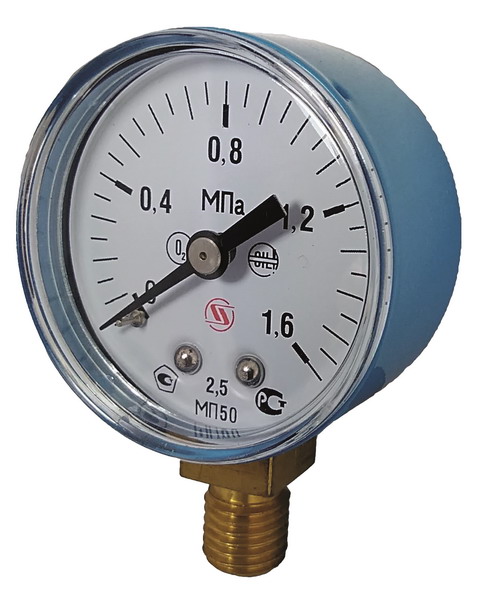

Кислородный (корпус прибора – синий). Манометр кислородный МП50 устанавливается на баллоны различного объема для измерений в различных диапазонах от 0-1 МПа до 0-40 МПа.

Ацетиленовый (белый). Манометр для измерения давления ацетилена в диапазонах от 0-0,4 МПа до 0-4 МПа применяется в сварочных ацетиленовых редукторах, а также в системах, в которых выполняются генерирование ацетилена и его распределение.

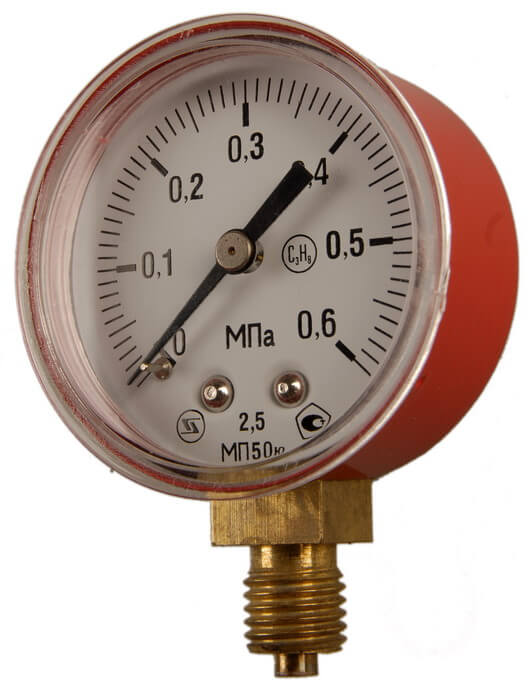

Пропановый (красный). Назначение прибора – показывать давление от 0-0,6 МПа в сварочных пропановых редукторах, жидкотопливных бачках для бензо- и керосинорезах и т.д.

Для других газов (черный). Модели используются на сварочном и другом промышленном оборудовании для контроля подачи углекислоты, аргона, прочих некристаллизующихся сред.

Среди особенностей различных вариантов исполнения приборов важно отметить общие характеристики: средний срок службы на уровне 10 лет, диаметр резьбы М12х1,5 или G1/4, степень защищенности IP40 и точность класса 2,5.

Примеры заказа

Манометр показывающий (МП), диаметром корпуса 50мм (50) из стали (М) и пластиковым стеклом, радиальным расположением штуцера, пределом измерения 0,4 МПа (0,4МПа), с присоединительной резьбой штуцера М12х1,5, для измерения давления ацетилена (С2Н2):

Манометр МП50М-0,4МПа-С2Н2
