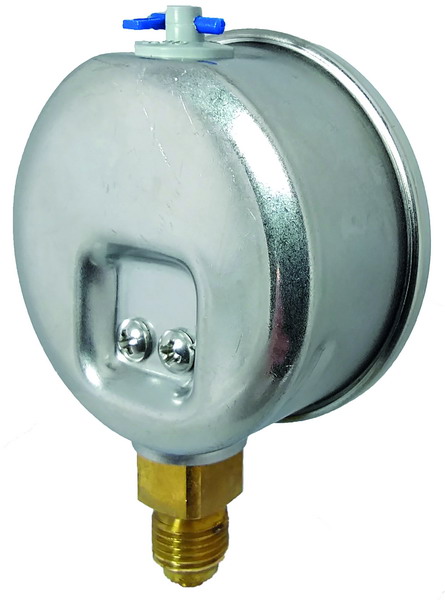

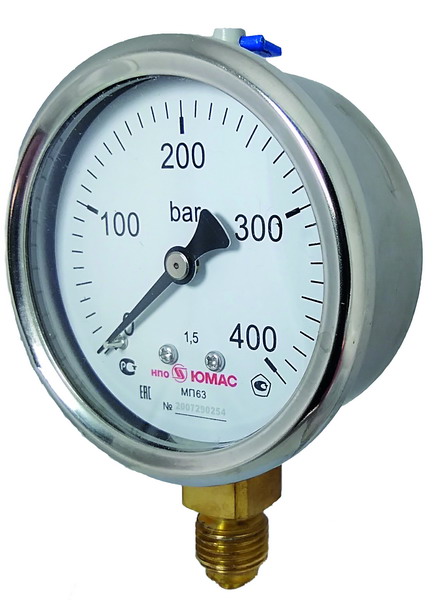

Манометры гидравлические, виброустойчивые (жидконаполненные) диаметром Ø 40мм, Ø 50мм, Ø 63мм

Диаметр корпуса,мм

40, 50, 63

Класс точности

Ø 40, 50 - 2,5
Ø 63 - 1,5

Диапазон измерения, МПа

• МП - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100

• ВП - от -0,1 до 0

по заказу: кгс/см2, бар

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 100% шкалы

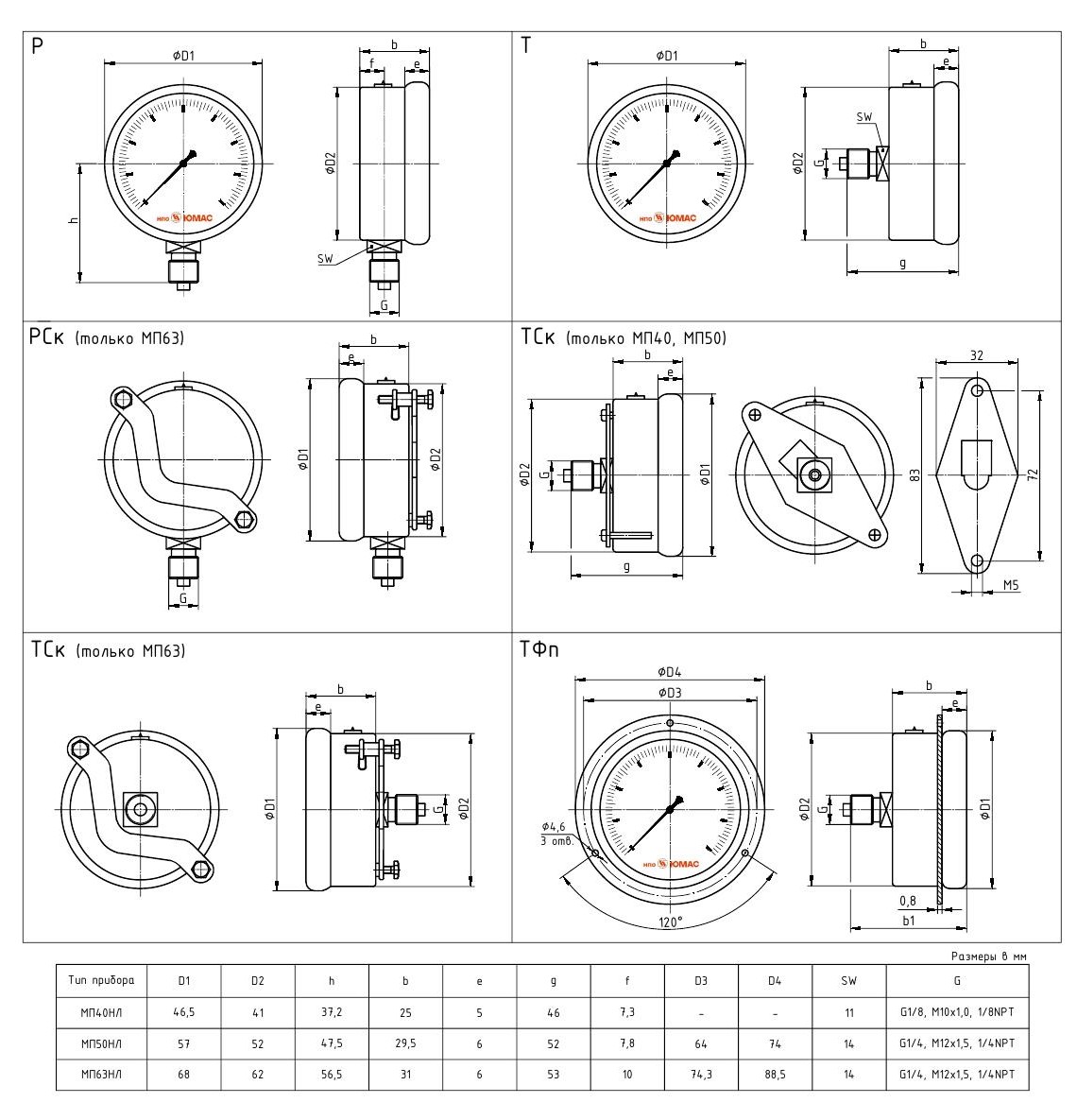

Исполнение корпус-штуцер

МП40 (50, 63) НЛ - радиальное
МП40 (50, 63) НЛ/Т - торцевое
МП50 (63) НЛ/ТФп - торцевое с передним фланцем
МП50 (63) НЛ/ТСк - торцевое со скобой

Штуцер

латунь,
Ø 40мм - М10х1,0 (по умолчанию), G1/8 - SW12 - □12
Ø 50, 63мм - М12х1,5 (по умолчанию), G1/4 - SW14 - □14

Измерительный элемент

медный сплав,
< 6,0 МПа - пружина Бурдона
> 6,0 МПа - многовитковая пружина

Механизм

латунь

Циферблат

алюминиевый сплав, белый, шкала чёрная

Корпус

сталь нержавеющая

Стекло

пластик

Обечайка

сталь нержавеющая,
завальцовка

Степень защиты

IP65

Наполнение

глицерин - Ву
силикон - ВуСл

Климатическое исполнение

У2 по ГОСТ 15150-69

Температура окружающей среды

без наполнения: -50... +60 °С
наполнение (глицерин): 0... +60 °С
наполнение (силикон): -60... +60 °С

Температура измеряемой среды

до +120 °С

Виброзащищённость

группа V4 по ГОСТ Р 52931-2008

Средний срок службы

10 лет

Масса, кг

Ø 40 - 0,05
Ø 50 - 0,07
Ø 63 - 0,09

Опции

• заводской номер
• технологическая черта
