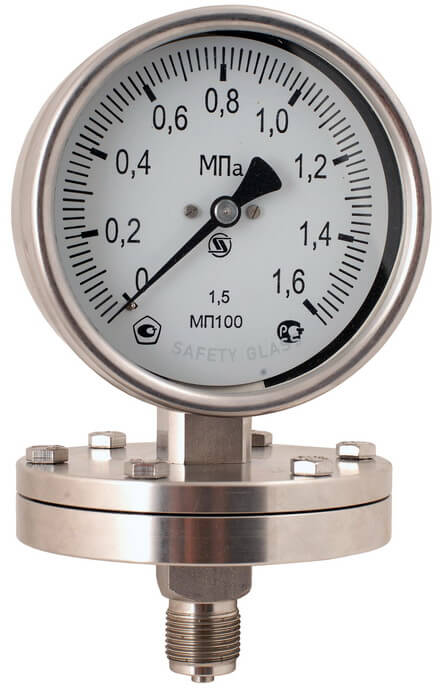

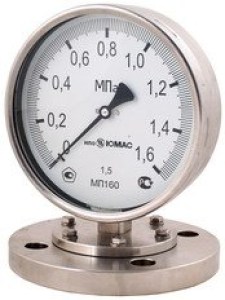

Манометры коррозионностойкие с плоской мембраной диаметром Ø 100мм, Ø 160мм

Диаметр корпуса,мм

100, 160

Класс точности

1,5

Диапазон измерения, МПа

• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5

• ВП - от -0,1 до 0

• МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 100% шкалы

Исполнение корпус-штуцер

радиальное

Штуцер

сталь нержавеющая,
М20х1,5 (по умолчанию), G1/2 или Ду15, 20, 25, 50 PN40 (размеры по DIN 2501 и ГОСТ 12815-80)

Измерительный элемент

мембрана,
< 0,16 МПа - сталь нержавеющая
> 0,16 МПа - Duratherm 600

Механизм

сталь нержавеющая

Циферблат

алюминиевый сплав, белый, шкала чёрная

Корпус

сталь нержавеющая

Стекло

многослойное безопасное

Обечайка

сталь нержавеющая, байонет (резьба)

Степень защиты

IP54,
с гидрозаполнением - IP65

Наполнение

силиконовое масло - ВуСл

Климатическое исполнение

УХЛ1 по ГОСТ 15150-69

Температура окружающей среды

-50... +60 °С

Температура измеряемой среды

без наполнения - до +200 °С
с наполнением - до +100 °С

Виброзащищённость
по ГОСТ Р 52931-2008

без наполнения - группа L3
наполнение ВуСл - группа V4

Средний срок службы

10 лет

Масса, кг

с резьбой М20х1,5 или G1/2 - 1,9
с фланцем Ду15-50 - не более 4,0

Опции

• пломбировка корпуса
• технологическая черта
• специальная шкала (температурная для фреонов и аммиака)
• внутренний демпфер (для М20х1,5, G1/2)
• стрелка минимального и/или максимального давления (с/без ябедника)
• гидрозаполнение (глицерин, силикон)
