ТУ 4212-001-62100924-2010

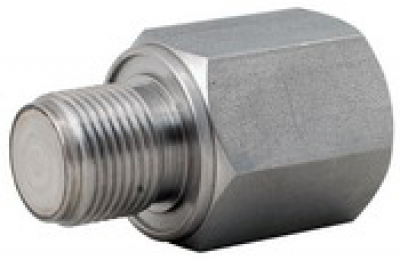

Мембранные разделители предназначены для отделения внутренней полости измерительного прибора (манометра, датчика давления) от измеряемой среды процесса.

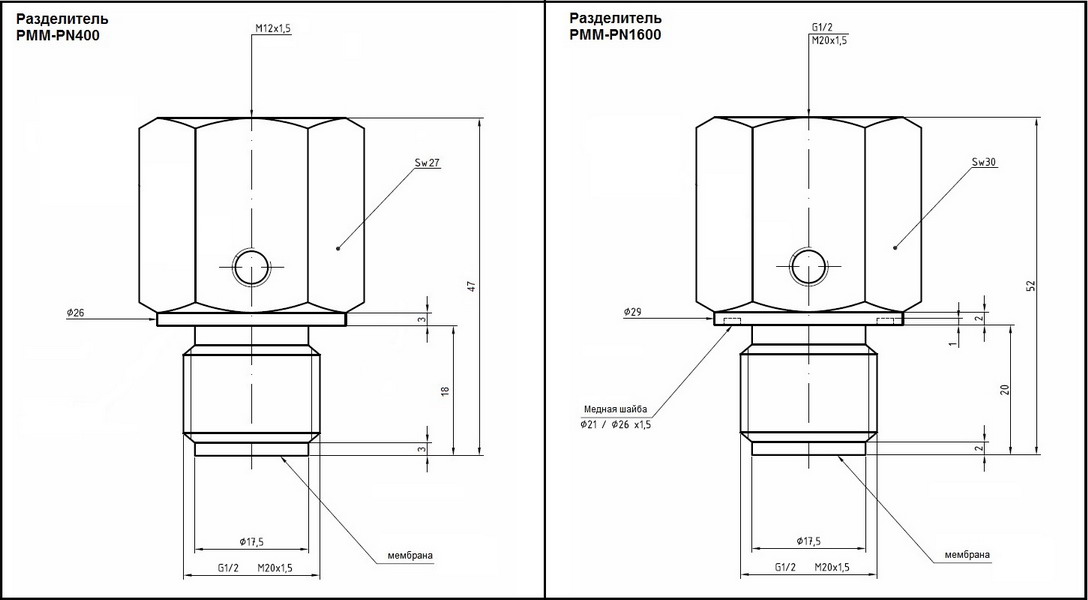

Мембрана у разделителя открыта и располагается на тыльной стороне штуцера.
Технические характеристики
| Диапазон рабочего давления, МПа | PN400 - от 0 до 2,5... 40 - для манометров Ø 50 и 63 мм PN1600 - от 0 до 6... 160 - для манометров Ø 100 и 160 мм |
| Корпус | сталь нержавеющая 03Х17Н13М2 (316L) |
| Мембрана разделительная | сталь нержавеющая 03Х17Н13М2 (316L) |
| Диапазон рабочих температур | зависит от типа наполнителя |
| Присоединительная резьба к прибору | PN400 - М12х1,5; G1/4" PN1600 - М20х1,5; G1/2 |
| Присоединительная резьба к процессу | М20х1,5; G1/2 |
| Средний срок службы | 10 лет |
| Масса, кг | 0,172 |
| Разделительная жидкость |
Предлагается Производителем, может корректироваться Заказчиком:
• силиконовая жидкость ПМС-200 (ГОСТ 13032-77) или аналог; • масло для пищевой промышленности L-1232FM (допуск пищевого стандарта NSF-H1) или аналог; • специальная низкотемпературная жидкость до минус 100 С; • специальное высокотемпературное масло до плюс 410 С; • другая разделительная жидкость по запросу. |
