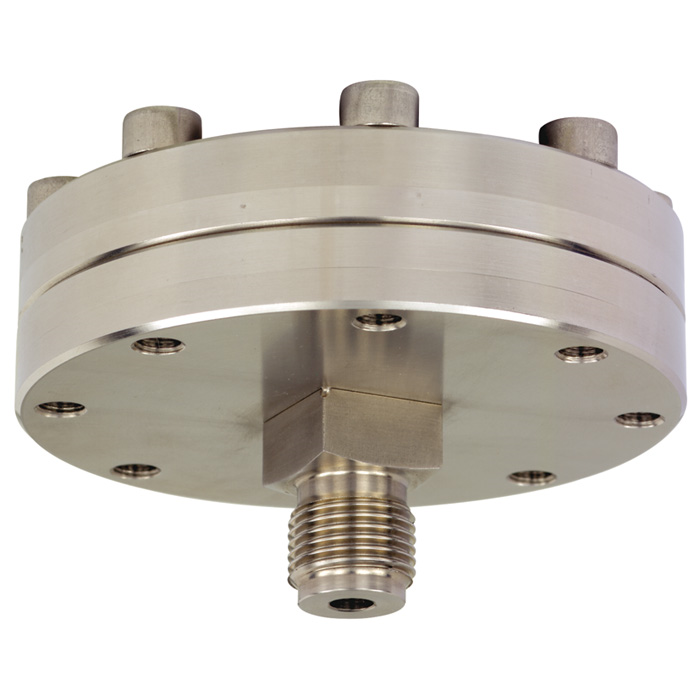

Модель 990.40

Мембранный разделитель с резьбовым присоединением

Description

Модель 990.40

Резьбовое присоединение, большой внутренний объем

Применение

Для сборки (соединение напрямую, через охлаждающий элемент или капилляр) в комбинации с измерительным инструментом для низких диапазонов давлений и для дифференциального давления
Для короззийных, загрязненных и горячих сред
Контроль фильтров
Измерение уровня

Особенности

Мембрана внутри тела с большим объемом
Специальные материалы возможны по запросу
Малая температурная ошибка благодаря большому размеру мембраны (возможно изготовить прибор для малых диапазонов измерений)
Широкий диапазон температуры благодаря большому внутреннему объему
Встроенное промывочное кольцо (опционально)

Присоединение к процессу - Резьбовое

Номинальное давление - PN 100 с диаметром Ø 89 мм

Диапазон измерений - максимум 0 ... 100 бар

Верхняя часть - Нержавеющая сталь 316L

Мембрана - Нержавеющая сталь 316L, приварена к верхней части

Уплотнительное кольцо - PTFE (тефлон, до 260 °C)

Нижняя часть (присоединение к процессу) - Нержавеющая сталь 316L, G ½, ½ NPT (внутренняя); G ½ B, ½ NPT или M20 x 1.5 (внешняя)

Болты - Нержавеющая сталь 1.4571

Присоединение к измерительному инструменты - Присоединение напрямую (сварное)
