ТУ 28.14.13-001-25541174-2017
БКН3

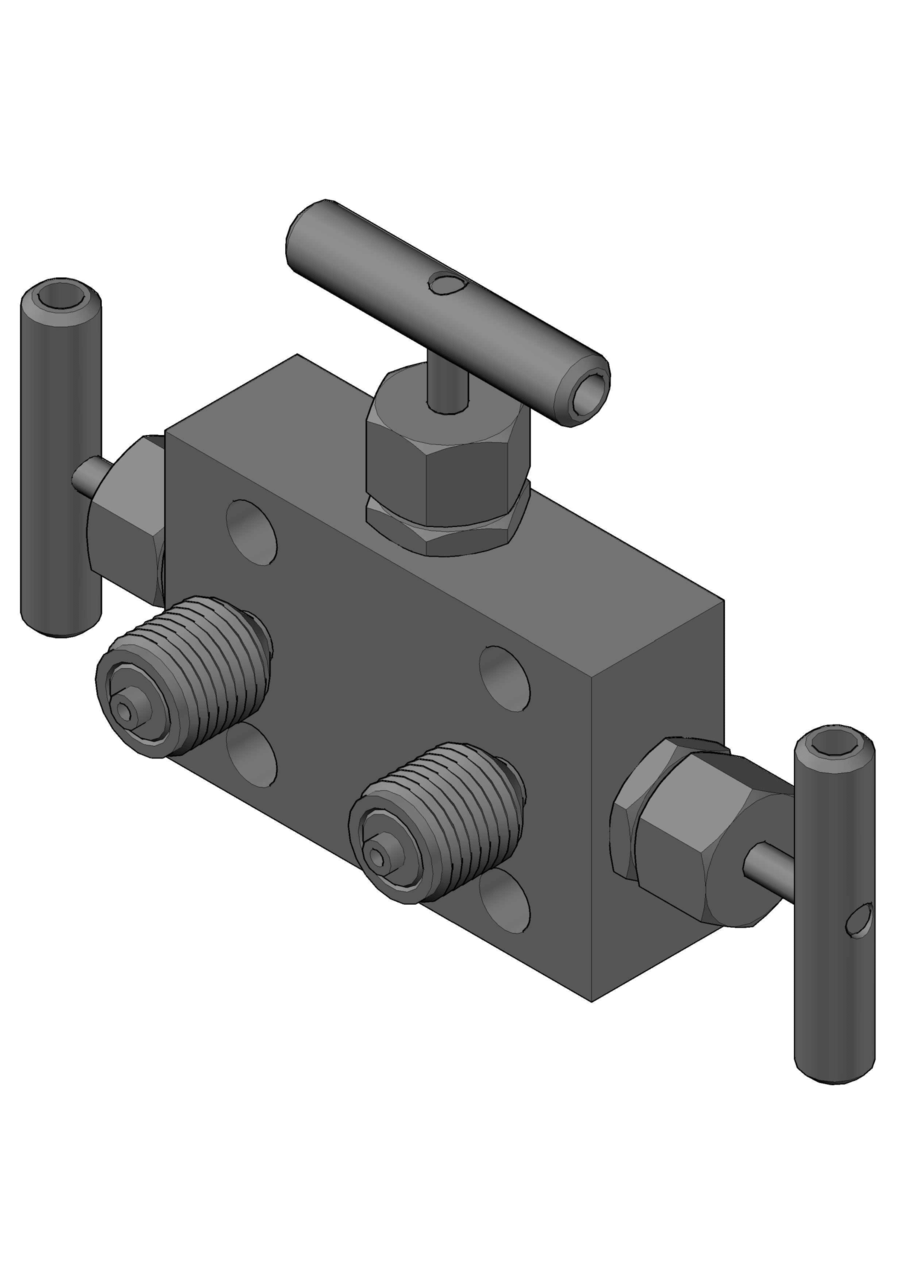

Блоки трех-клапанные (БКН3) предназначены для подключения датчиков разности давлений к измерительным линиям систем управления технологическими процессами в нефтехимической, газовой промышленности и теплоэнергетике с максимальным давлением рабочей среды до 40 МПа (400 кг/кв.см). БКН3 обеспечивает защиту датчика от односторонней перегрузки при его подключении или отключении и уравнивание давлений над мембранами датчика при установке «нуля».
Конструктивные особенности БКН3 позволяют выполнять дополнительные операции: дренажировать импульсную линию, подключать контрольное оборудование.
Условные обозначения
БКН3-10 ТУ 28.14.13-001-255-25541174-2017
Расшифровка условного обозначения
Блок трех-клапанный;
Давление, МПа
Марка материала
Н - нержавеющая сталь (12Х18Н10Т, 08Х18Н10Т, 08Х18Н10 и т.д);
М - сталь с содержанием молибдена (10Х17Н13М2Т, 15Х11МФ, 3ОХМА, 40ХМЮА, 38ХМЮА и т.д);
С - углеродная сталь (Ст20, и т.д.);
ЛС- легированная сталь (09Г2С, и т.д.)
