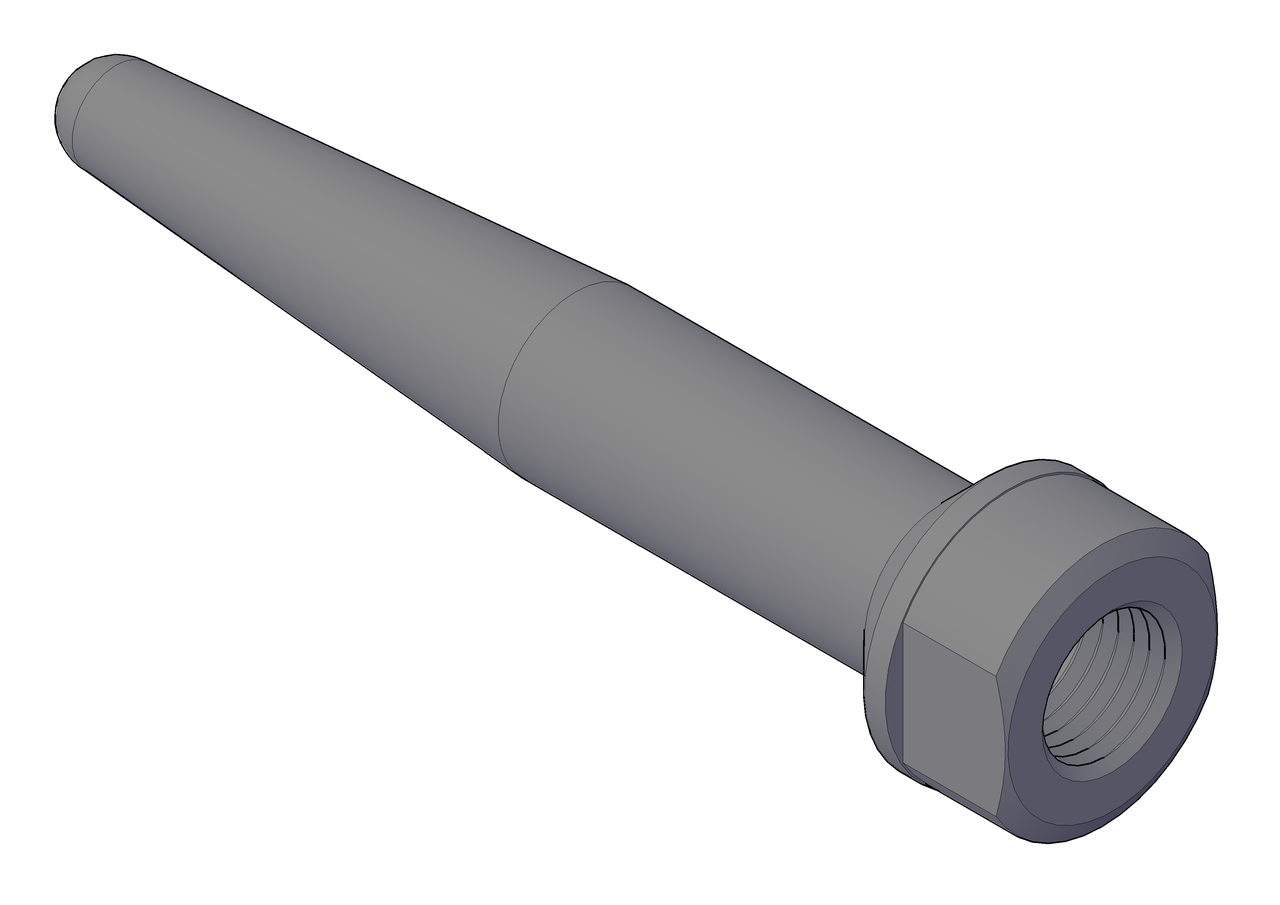

Гильзы вварные

Description

 ТУ1462-001-25541174-2016

Назначение

Предназначены для защиты термопреобразователей от механического и химического воздействия среды в газовых, паровых и жидкостных потоках при их монтаже в сосуды под давлением, на трубопровод и другие объекты.

Монтаж термопреобразователей с применением защитных гильз позволяет значительно продлить срок службы измерительного прибора, а также производить их техническое обслуживание, проверку или ремонт без остановки рабочего процесса.

Условные обозначения

ГЗЦ-М20х1,5-М20х1,5-8-100-Н Pn 50

Расшифровка условного обозначения соединения ввертного:
ГЗ - гильза защитная;
Ц - цельноточеная;
ФЦ - фланцевая цельноточеная;
Ф - фланцевая сварная;
ФЦЧ - фланцевая с цельноточеным защитным чехлом;
16 - номинальное (условное) давление в МПа;
М20х1,5 - резьба присоединительная (наружная);
8 - наружный диаметр термопреобразователя;
100 - длинна погружаемой части

Марка материала

Н - нержавеющая сталь (12Х18Н10Т, 08Х18Н10Т, 08Х18Н10 и т.д);
М - сталь с содержанием молибдена (10Х17Н13М2Т, 15Х11МФ, 3ОХМА, 40ХМЮА, 38ХМЮА и т.д);
С - углеродная сталь (Ст20, 09Г2С и т.д.)
