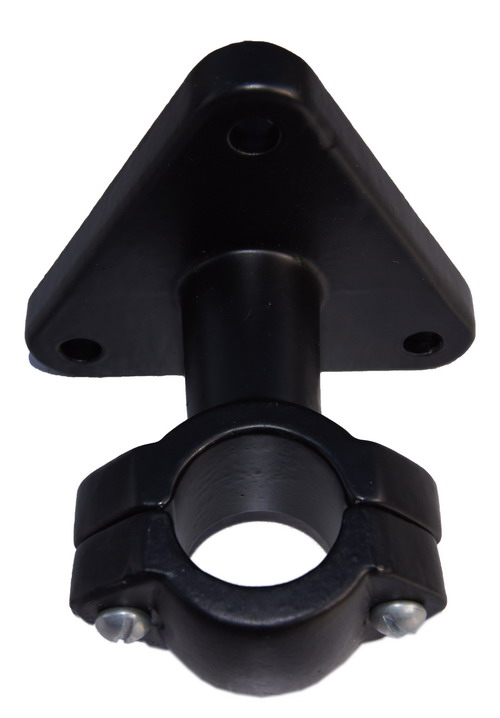

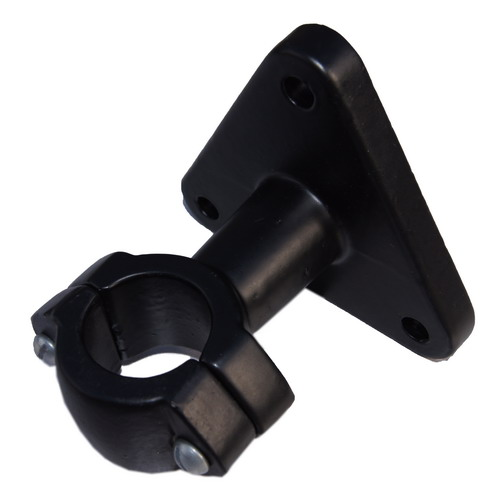

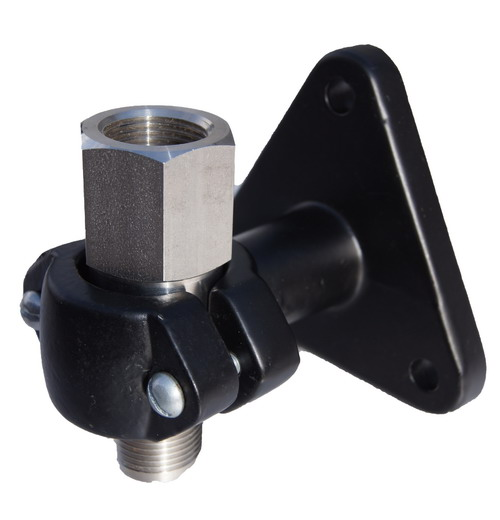

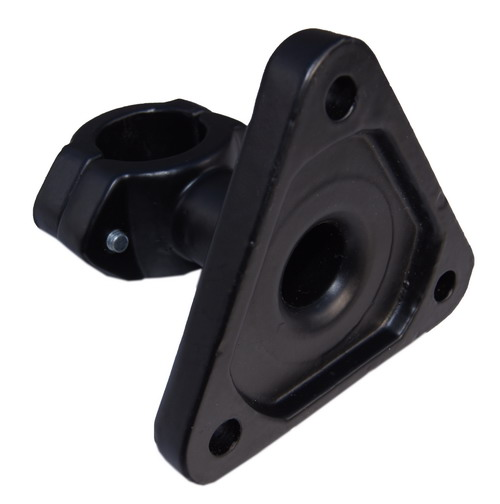

Кронштейн (держатель для манометра)

изображение_2022-07-01_104752405
_2022-07-01_104809560
_2022-07-01_104821814
_2022-07-01_104836024
изображение_2022-07-01_104752405
Description

DIN 16281

Назначение

Кронштейн предназначен для крепления термометра манометрического или манометра (с/без разделителем) на стене или трубе (горизонтальной или вертикальной).

Технические характеристики

Материал

форма А - алюминий окрашенный

форма Н - алюминий или сталь окрашенная

Длина (вынос от стены)

форма А - 100мм

форма Н - 60, 100 или 160мм

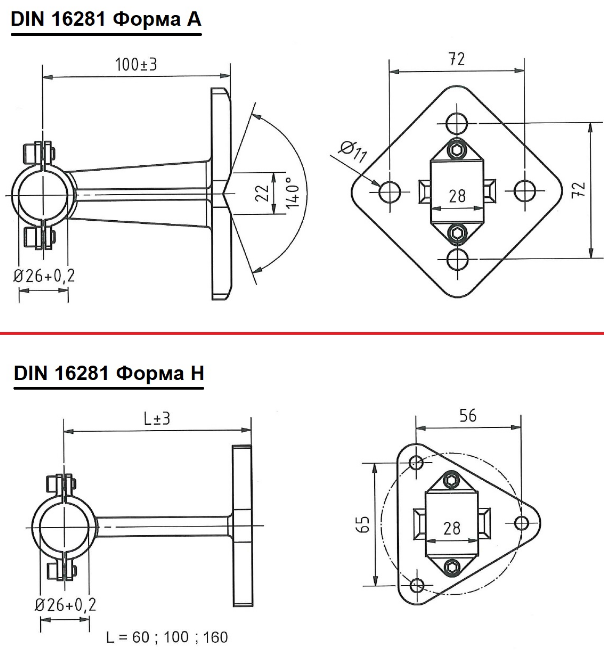

Чертежи


Пример заказа

Кронштейн для манометра L=100мм (алюминий, форма A, DIN16281)

Кронштейн для манометра L=60мм (алюминий, форма Н, DIN16281)

Кронштейн для манометра L=100мм (алюминий, форма Н, DIN16281)

Кронштейн для манометра L=160мм (алюминий, форма Н, DIN16281)

Кронштейн для манометра L=60мм (сталь, форма Н, DIN16281)

Кронштейн для манометра L=100мм (сталь, форма Н, DIN16281)

Кронштейн для манометра L=160мм (сталь, форма Н, DIN16281)
