ТУ1462-001-25541174-2016
Назначение
Вентиль ВП1-01 пробоотборный предназначен для отбора проб продукта из устья скважины и трубопровода под давлением.
ВП1-01
Description
Условные обозначения
Вентиль ВП1-15х35-01-К1/2(наруж.) ст.20 ТУ1462-001-25541174-2016
Расшифровка условного обозначения:
1. Вентиль Пробоотборный
2. Условный проход
3. Давление, МПа
4. Исполнение:
01 - с отборной трубкой в системе
02 - без отборной трубки в системе
5. Присоединительная резьба
наруж. - наружная
внутр. - внутренняя

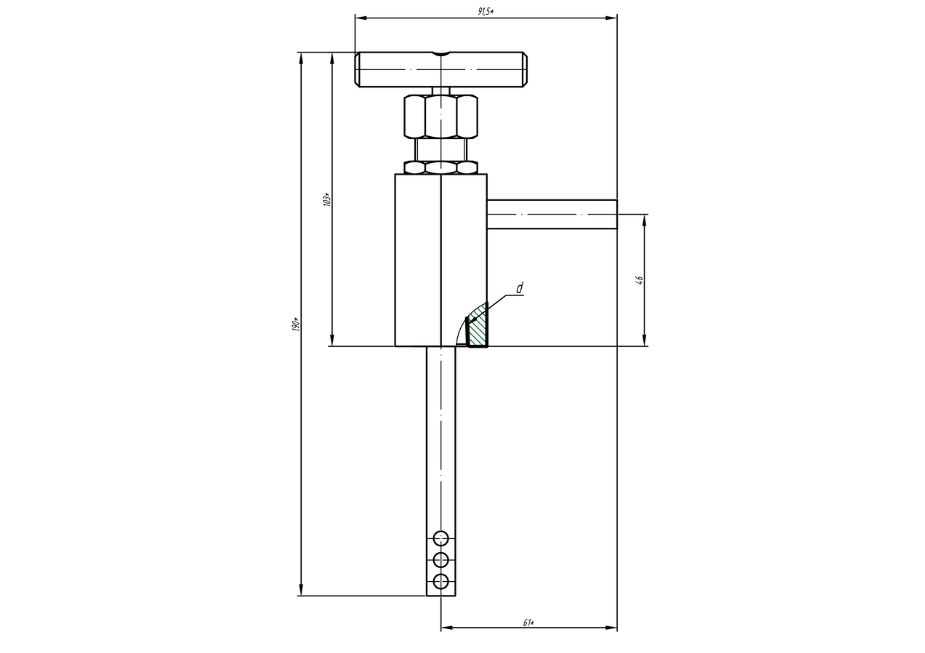

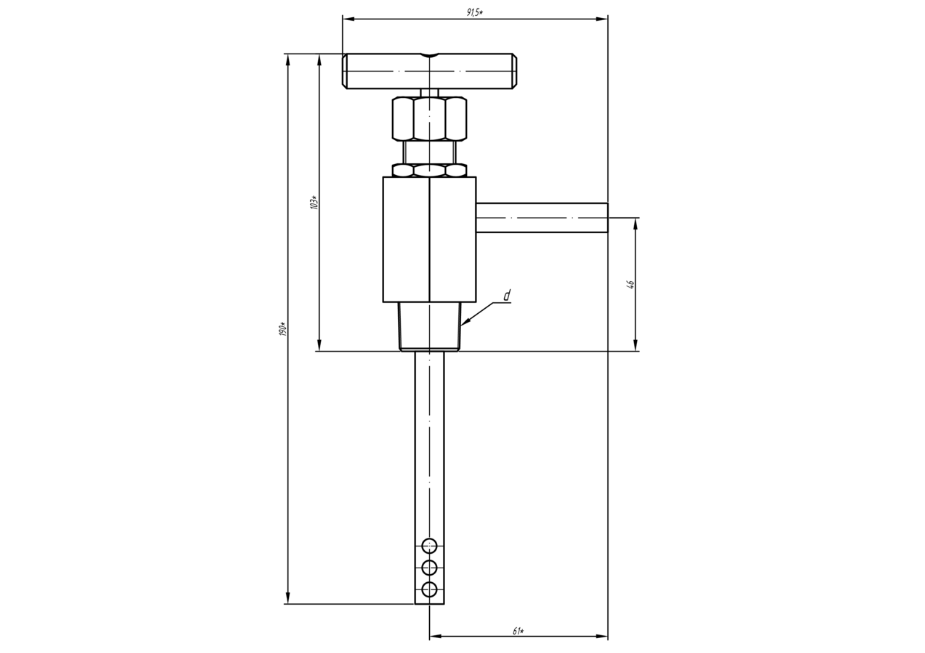

Чертежи
Марка материала
Н - нержавеющая сталь (12Х18Н10Т, 08Х18Н10Т, 08Х18Н10 и т.д);
М - сталь с содержанием молибдена (10Х17Н13М2Т, 15Х11МФ, 3ОХМА, 40ХМЮА, 38ХМЮА и т.д);
С - углеродная сталь (Ст20, 09Г2С и т.д.)
