Измеритель параметров петли "фаза-нуль", "фаза-фаза" ИФН-300
С помощью прибора ИФН-300 можно произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Используя полученные данные, можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий позволяющий избежать возникновения серьёзных аварий и пожаров.
Description
С помощью прибора ИФН-300 можно произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Используя полученные данные, можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий позволяющий избежать возникновения серьёзных аварий и пожаров.
Измерение петли «фаза-нуль» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.
При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты. Корпус прибора снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
Особенности
- автоматический выбор диапазонов измерения;
- ударопрочный, пыле- и влагозащищенный корпус с магнитным держателем. Степень защиты IP54;
- автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
- жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- высокая помехоустойчивость;
- память на 10000 измерений, связь с компьютером.
Технические характеристики
|
Измерение напряжения переменного тока |
|
|
Диапазон измерения действующего значения напряжения, В |
от 10,0 до 450,0 |
|
Рабочий диапазон частот, Гц |
от 45 до 65 |
|
Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза» |
|
|
Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом |
от 0,01 до 9,99 |
|
от 10,0 до 99,9 |
|
|
от 100 до 200 |
|
| Диапазоны измерений полного сопротивления петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 |
| от 10,0 до 99,9 | |
| от 100 до 300 | |
|
Рабочий диапазон напряжений, В |
от 180 до 450 |
|
Вычисление прогнозируемого тока короткого замыкания |
|
|
Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА |
от 0 до 22 кА |
|
Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза», кА |
от 0 до 38 кА |
|
Измерение электрического сопротивления постоянному току (металлосвязь) |
|
|
Пределы измерения сопротивления, Ом |
от 0,01 до 999 |
|
Ток в измерительной цепи для сопротивлений не более 10 Ом, мА |
не менее 200 |
Функциональные возможности
- измерение действующих значений переменного напряжения;
- измерений активного, реактивного, полного сопротивления петли «фаза-нуль», «фаза-фаза»;
- вычисление прогнозируемого тока короткого замыкания;
- измерение сопротивления металлосвязи.
Документы и инструкции
- Руководство по эксплуатации
- Отличия измерителей параметров петли фаза-фаза, фаза-нульИФН-300, ИФН-300/1
- Свидетельство об утверждении средств измерений ИФН-300, ИФН-300/1
Габариты
- Размер в упаковке ШхГхВ - 145х120х265
- Размер самого прибора - 88х105х245
- Брутто (масса прибора в упаковке) - 1700 гр.
- Масса нетто (масса прибора) - 800 гр.

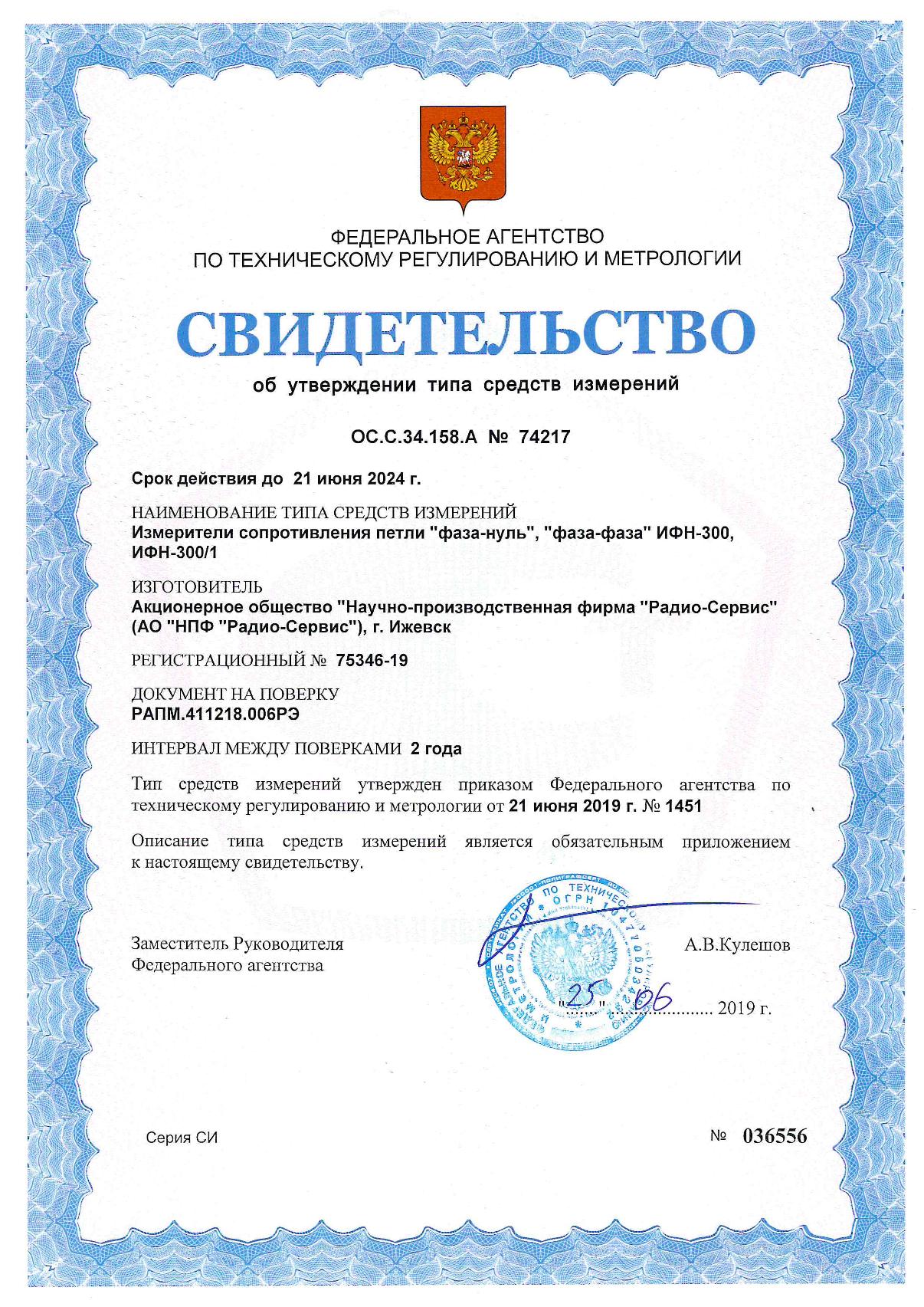

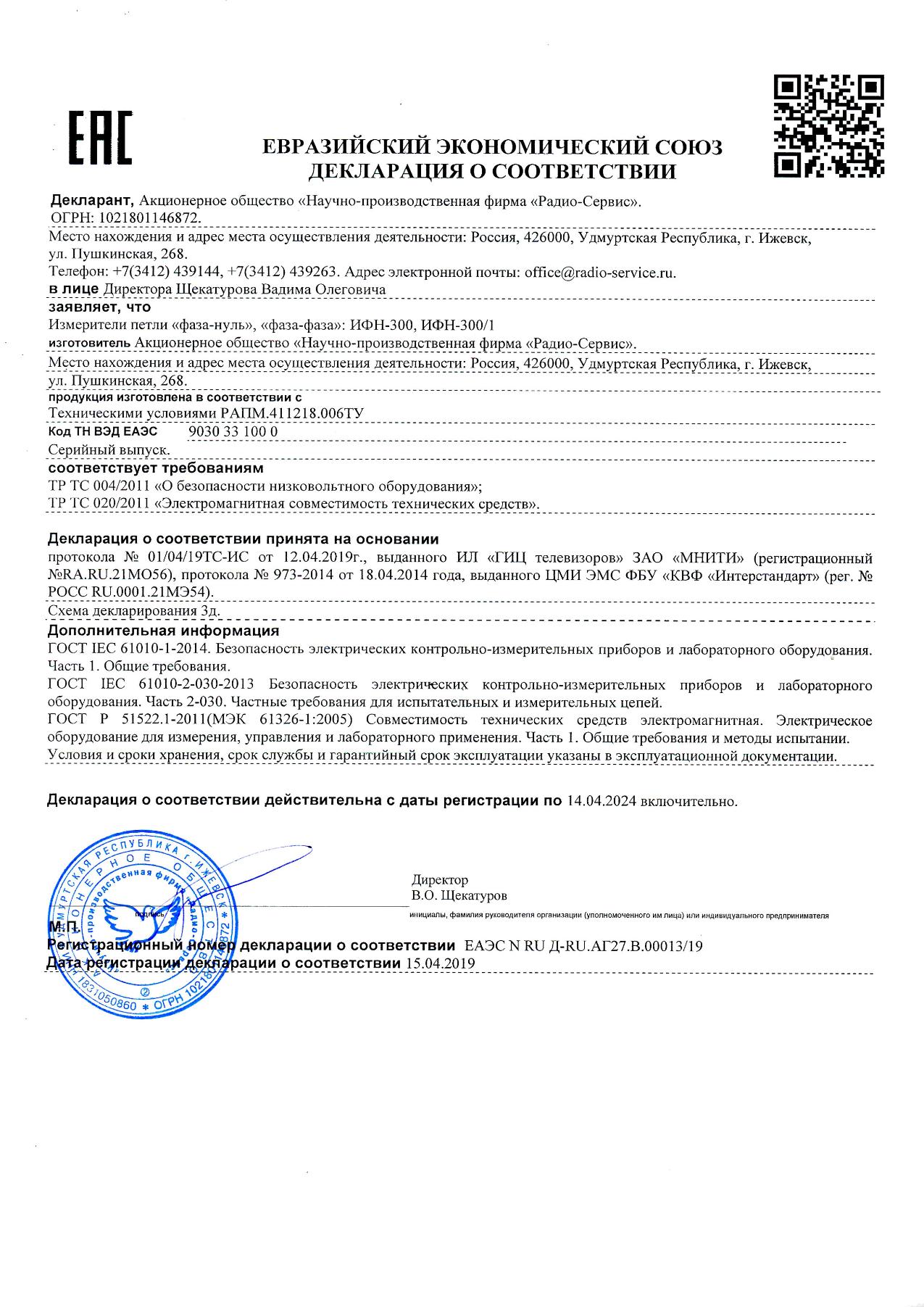

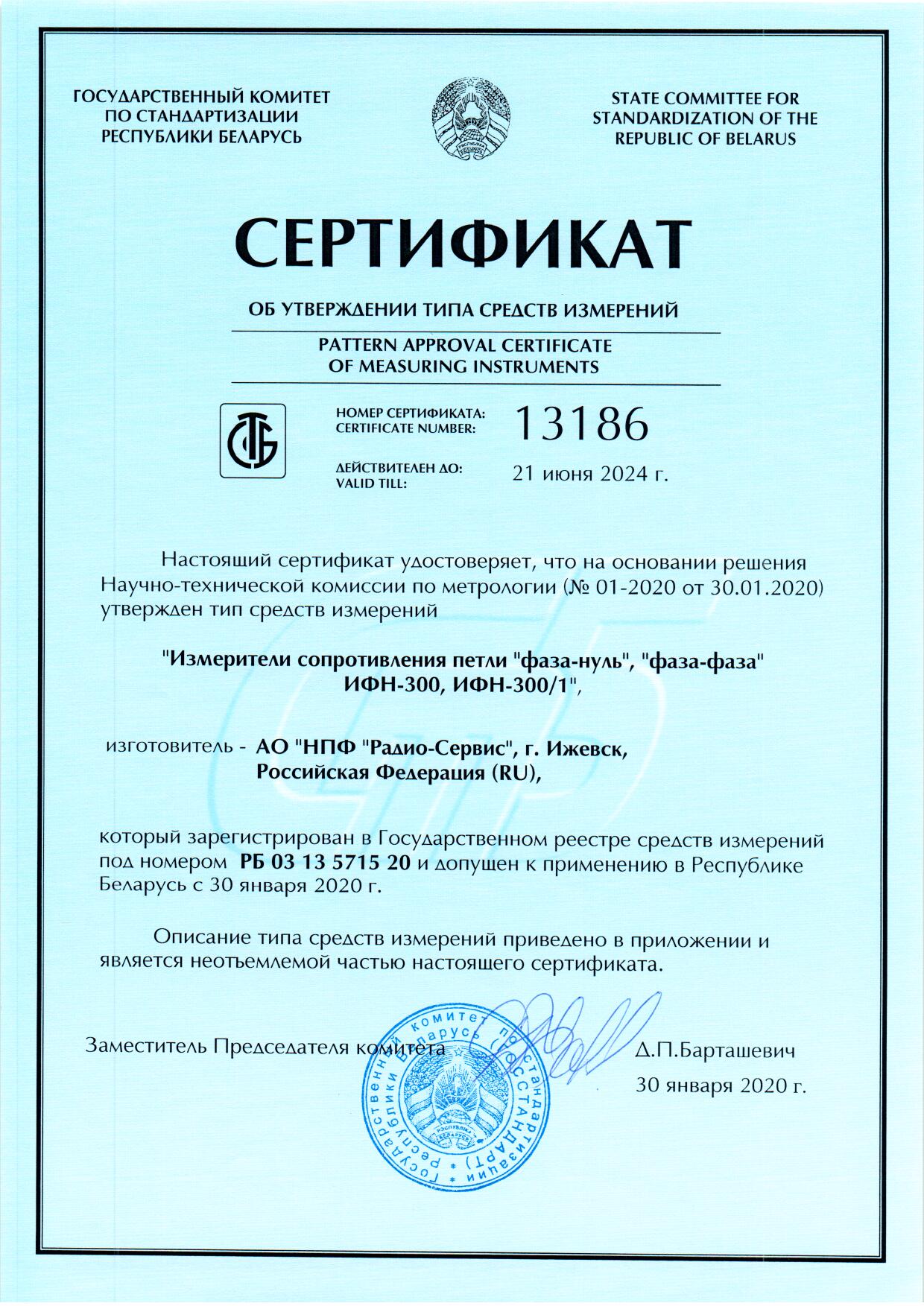

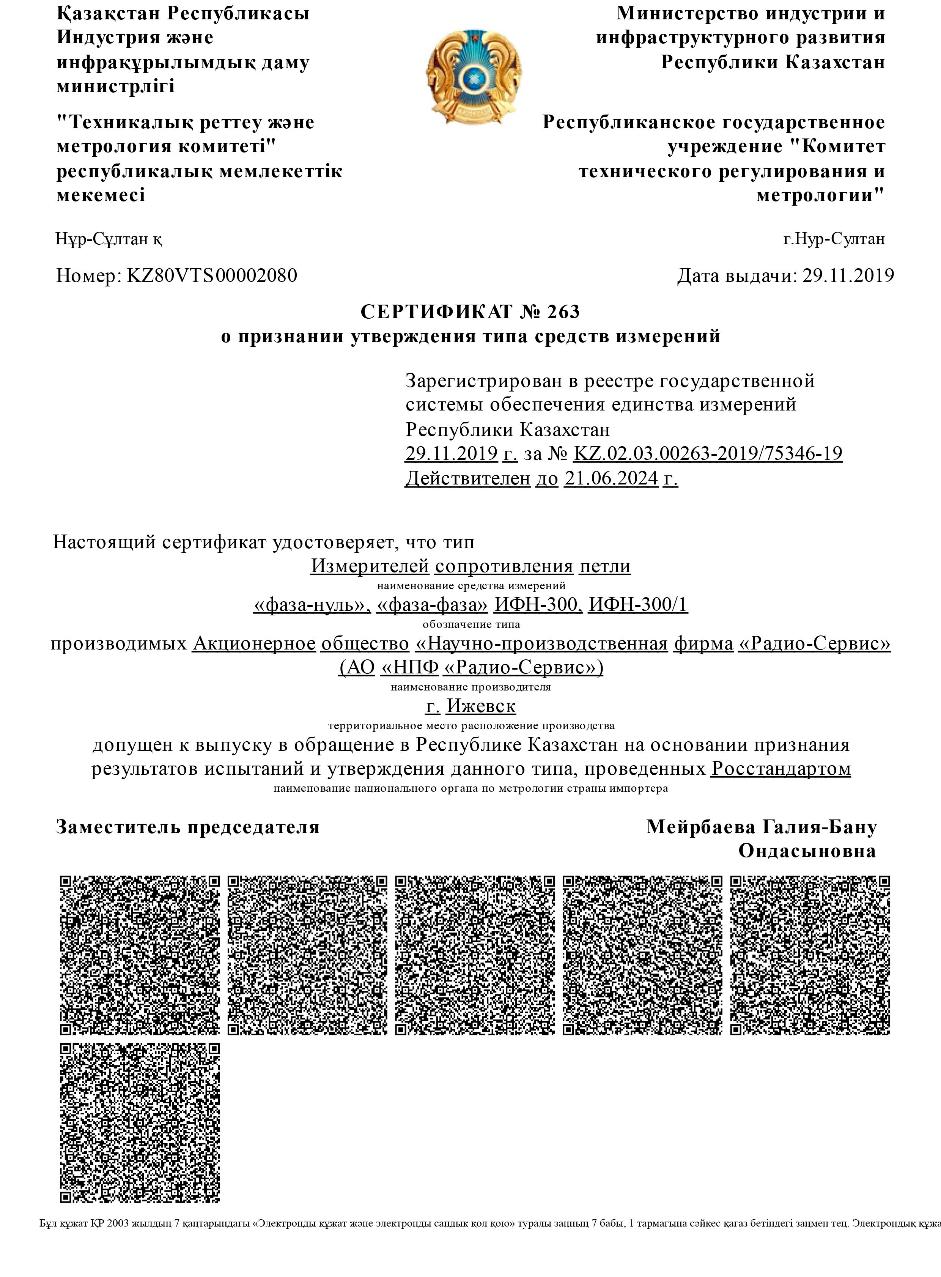

Лицензии и сертификаты
