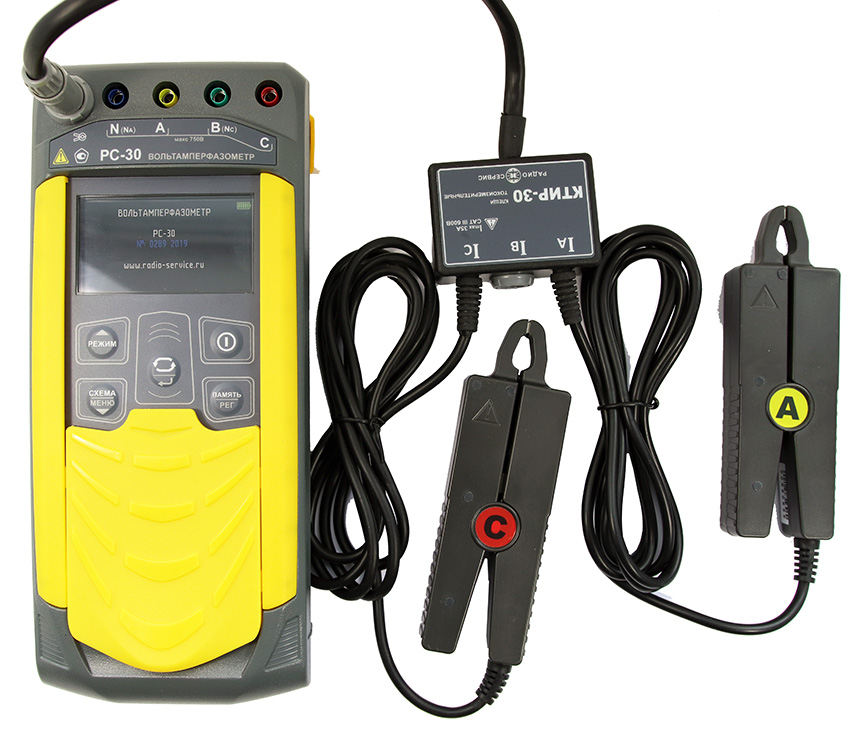

Вольтамперфазометр РС-30 с клещами КТИР-30

(до 40 А)
Description

Описание

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.

Клещи КТИР-30, входящие в базовый комплект, позволяют производить измерение тока от 0,0030 А до 40 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения.

Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

Особенности

  • возможность регистрации событий;
  • автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
  • при выключении, сохранение, а при включении восстановление настроек последнего измерения;
  • время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
  • настройка отключения индикации и прибора при длительном неиспользовании;
  • ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
  • сумка, позволяющая не доставать прибор при проведении измерений;
  • цветной жидкокристаллический дисплей;
  • индикация состояния внутреннего источника питания;
  • система защиты аккумулятора от перезаряда;
  • защита от неправильного включения;
  • высокая помехоустойчивость;
  • память на 10000 измерений, режим регистратора;
  • связь с компьютером.

Технические характеристики

Измерение напряжения переменного тока

Диапазон измерений действующего значения напряжения переменного тока, В

10,00 … 700,0
Измерение напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

10,00 … 700,0
Измерение силы переменного тока

Диапазон измерений действующего значения переменного тока, А:

- с датчиком токоизмерительным КТИ-30

0,0030 … 40,00
Измерение активной, реактивной и полной мощностей

Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар)

и полной мощности S (В∙А):

- с датчиком токоизмерительным КТИ-30

0,001 … 21,00 кВт (квар, кВ∙А)

Измерение частоты переменного тока

Диапазон измерения частоты, Гц

от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока

Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов

от – 179,9 до 180,0
Вычисление коэффициента мощности, Кр

Диапазон вычисления, Кр

-1,00 …  1,00

Функциональные возмоности

  • измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
  • измерения действующих значений переменного напряжения и тока;
  • измерения напряжения постоянного тока;
  • измерений активной, реактивной, полной мощности и коэффициента мощности;
  • измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
  • измерения частоты напряжения и силы переменного тока;
  • показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
  • индикации порядка чередования фаз.

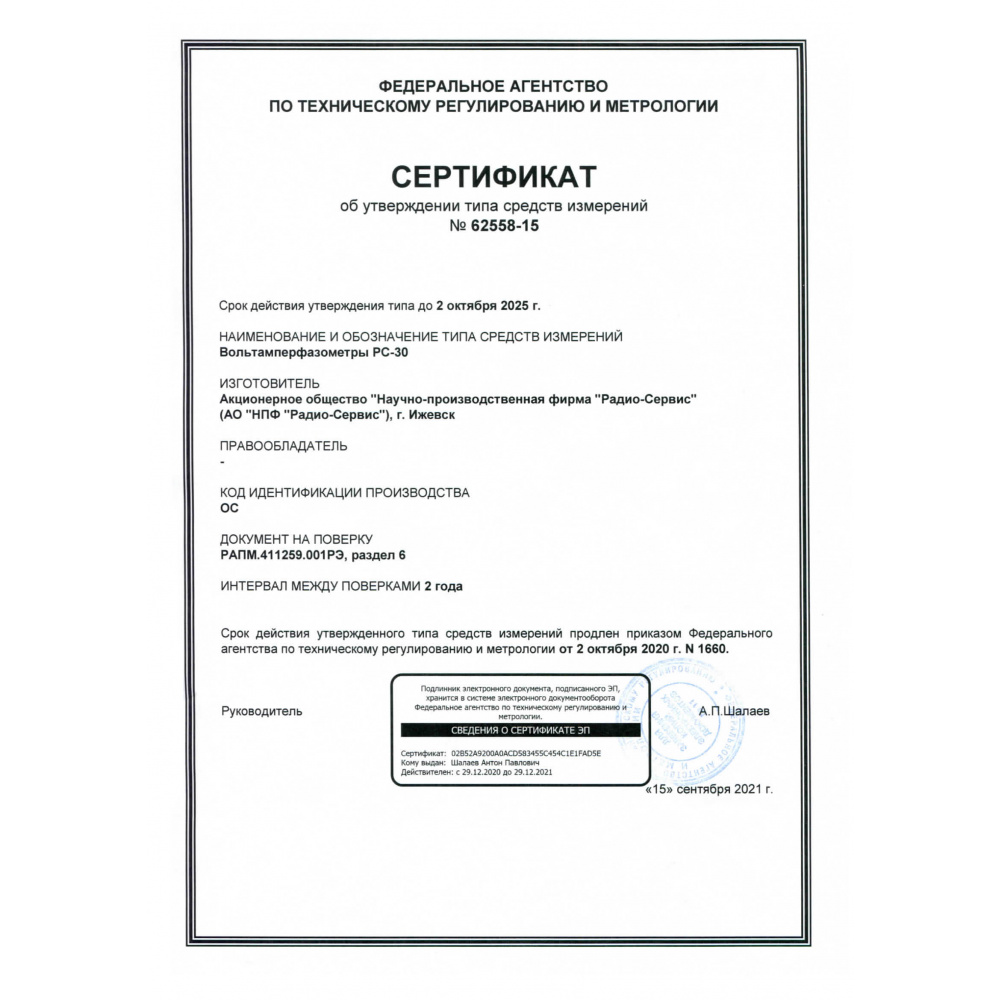

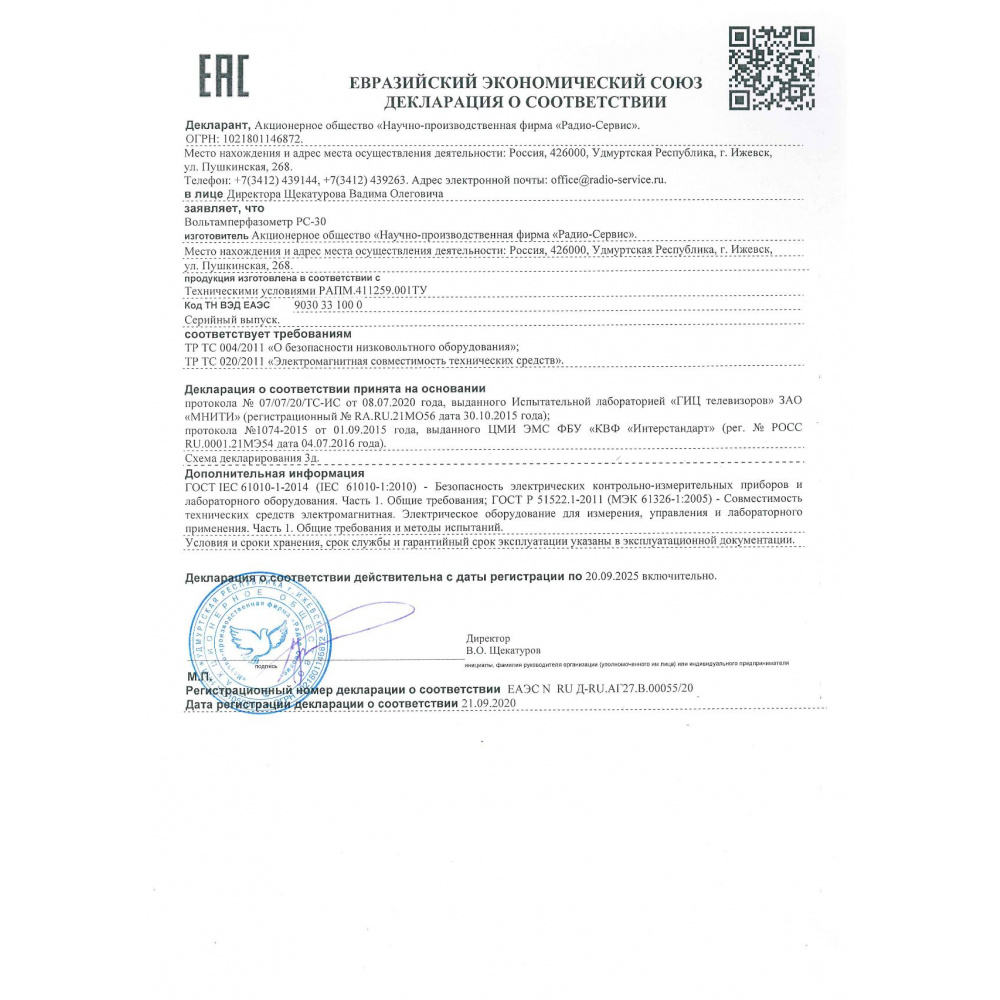

Сертификаты / Документы
