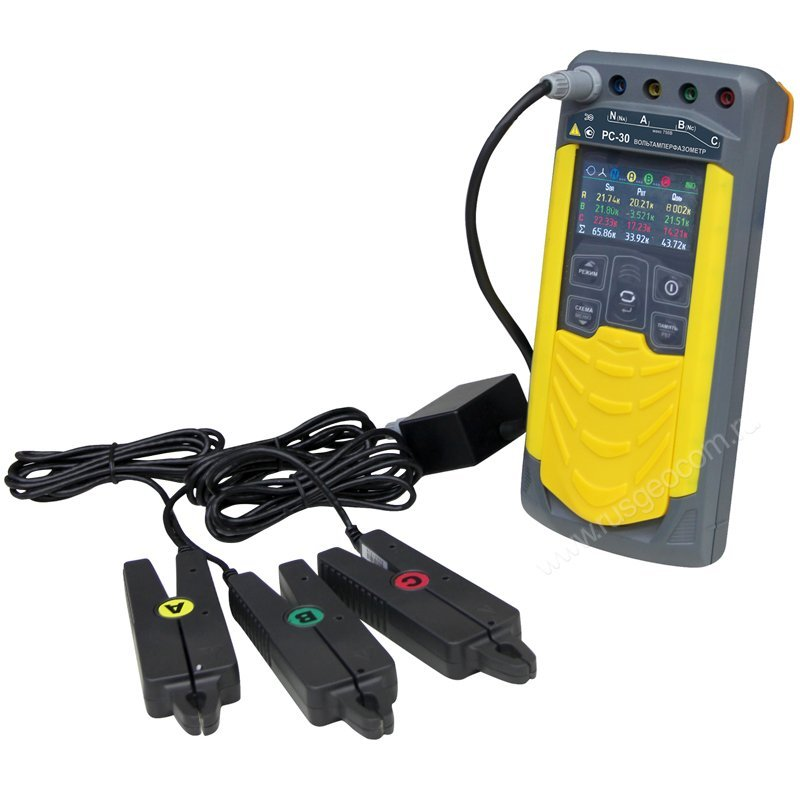

Вольтамперфазометр РС-30 с клещами КТИР-30 и КТИ-30
(до 40 А)
Description
Описание
Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.
Клещи КТИР-30 и КТИ-30, входящие в базовый комплект, позволяют производить измерение тока от 0,0030 А до 40 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения.
Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
Особенности
- возможность регистрации событий;
- автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
- при выключении, сохранение, а при включении восстановление настроек последнего измерения;
- время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
- настройка отключения индикации и прибора при длительном неиспользовании;
- ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
- сумка, позволяющая не доставать прибор при проведении измерений;
- цветной жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- высокая помехоустойчивость;
- память на 10000 измерений, режим регистратора;
- связь с компьютером.
Технические характеристики
| Измерение напряжения переменного тока
Диапазон измерений действующего значения напряжения переменного тока, В |
10,00 … 700,0 |
| Измерение напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, В |
10,00 … 700,0 |
| Измерение силы переменного тока
Диапазон измерений действующего значения переменного тока, А: - с датчиком токоизмерительным КТИ-30 |
0,0030 … 40,00 |
| Измерение активной, реактивной и полной мощностей
Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): - с датчиком токоизмерительным КТИ-30 |
0,001 … 21,00 кВт (квар, кВ∙А) |
| Измерение частоты переменного тока
Диапазон измерения частоты, Гц |
от 45,00 до 55,00 |
| Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока
Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов |
от – 179,9 до 180,0 |
| Вычисление коэффициента мощности, Кр
Диапазон вычисления, Кр |
-1,00 … 1,00 |
Функциональные возмоности
- измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
- измерения действующих значений переменного напряжения и тока;
- измерения напряжения постоянного тока;
- измерений активной, реактивной, полной мощности и коэффициента мощности;
- измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
- измерения частоты напряжения и силы переменного тока;
- показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
- индикации порядка чередования фаз.
