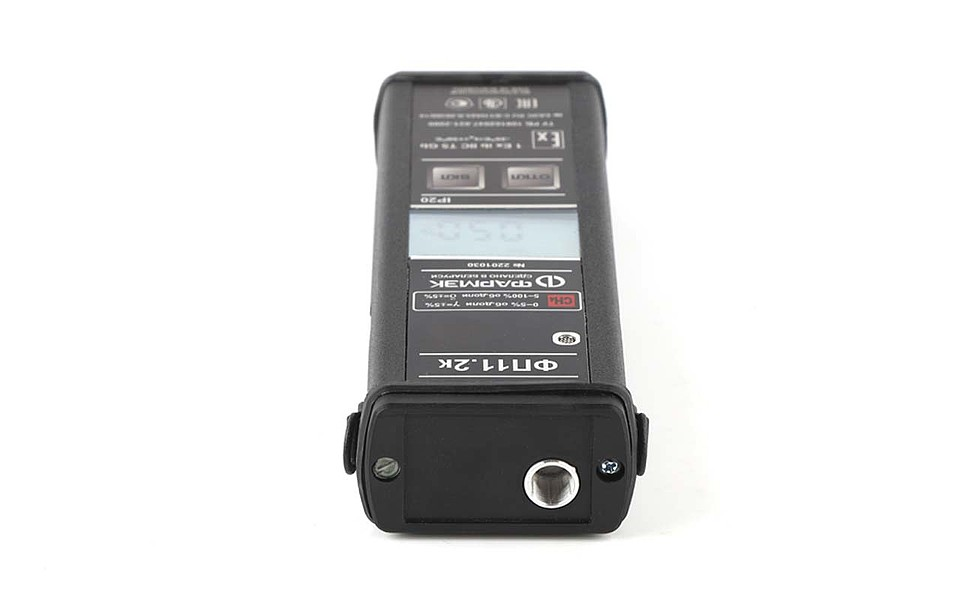

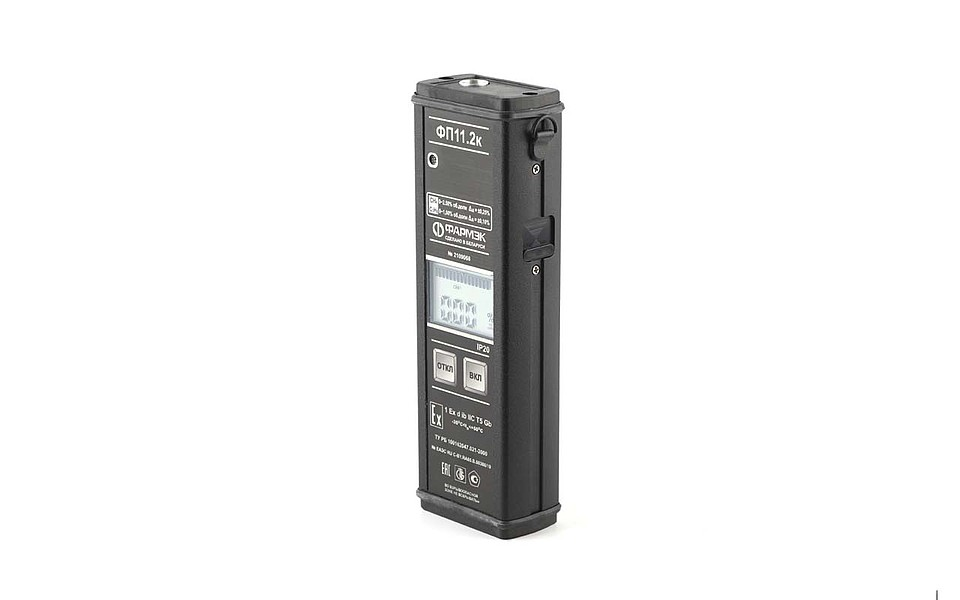

Газоанализатор ФП11.2К
Предназначен для измерения объемной доли горючих газов в воздухе
Description
Описание
Газоанализатор взрывозащищенного исполнения ФП11.2К предназначен для измерения объемной доли горючих газов в воздухе и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объёмной доли газов.
Поддерживаемые газы
- метан, (CH4) и пропан(C3H8) (для газоанализатора с термокаталитическим сенсором собственного производства);
- метана (CH4) (для газоанализатора с оптическим сенсором)
Отличительные особенности

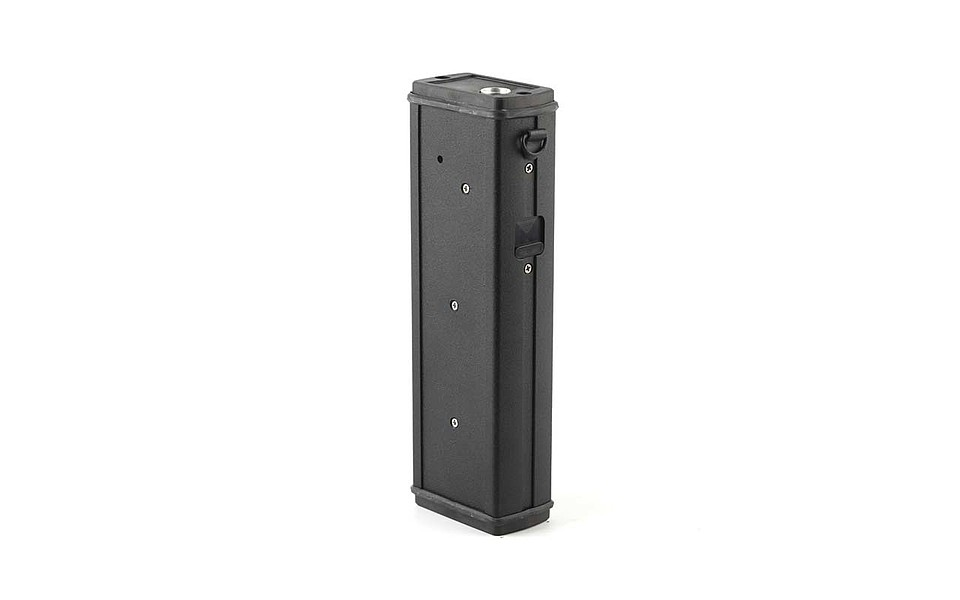

- Прочный металлический корпус, большой контрастный дисплей.
- Высокая точность измерения.
- Широкий температурный диапазон применения

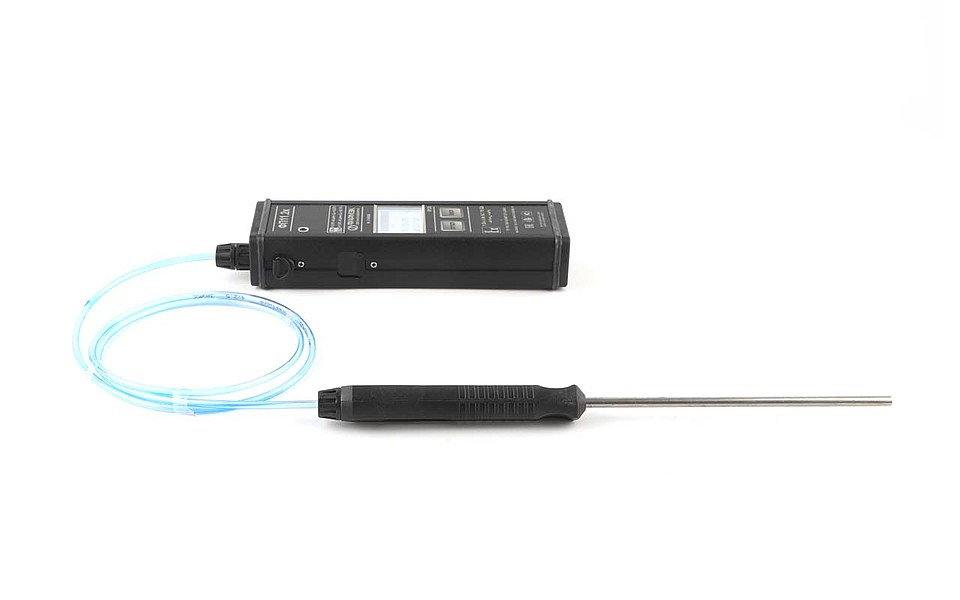

- Встроенный микронасос и газозаборная штанга для принудительного забора пробы анализируемой среды.
- Снабжен USB-портом для связи с компьютером или сервисным стендом.
- Защита термокаталитического сенсора от отравления - при превышении максимально допустимой концентрации газа прибор автоматически отключает сенсор и микронасос.
- Возможность легко и быстро производить ремонт сенсора путем замены блока датчика, уже калиброванного на метан и пропан.
- Отображение на дисплее информации о характерных неисправностях прибора, а также функция тестирования пороговых устройств.
- Газоанализатор выполнен во взрывобезопасном исполнении с маркировкой взрывозащиты 1Еx[ib]dsIICT5.
- Срок службы прибора не менее 10 лет.
Область применения
Объекты систем газораспределения (ГРС, ГРП, ГРУ и т.д.), колодцы, котлованы, скважины, подземные хранилища газа и другие закрытые подземные и наземные помещения, в которых возможно образование взрывоопасных смесей газов и паров категорий IIA, IIB, IIC, групп Т1…Т5 по ГОСТ 30852.0.
Газоанализатор с оптическим сенсором выпускается в двух версиях
Вариант 1
| Диапазон измерения объемной доли СН4, % | 0-5 |
| Диапазон показаний объемной доли СН4, % | 5-100 |
*В данном случае прибор измеряет до 5% объемной доли метана с наименьшей погрешностью, а от 5 до 100% погрешность не нормируется.
Вариант 2
| Диапазон измерения объемной доли СН4, % |
0-5; 5-100 |
*В данном случае прибор измеряет до 100% объемной доли метана с наименьшей погрешностью.
Отличительные особенности оптического сенсора
- Стойкий к отравляющим веществам
- Уменьшенное энергопотребление (время работы прибора без подзарядки составляет 60 часов)
- Стабильность параметров
- Широкий температурный диапазон
- Срок службы сенсора до 10 лет
Технические характеристики
| Масса, габариты: | масса, г. не более |
габариты, мм. | |
|---|---|---|---|
| без штанги заборной | 430 | 185 x 60 x 35 | |
| Диапазон рабочих температур, °С: | от -30 до +50 | ||
| Время автономной работы, ч.: | 8 | ||
| Время выхода на 90% значение показаний, с., не более: |
15 | ||
| Номинальная производительность микронасоса, л/мин., не менее: | 0,3 | ||
| Диапазоны измерения, показаний: | измерения,% | показаний,% | |
| объемная доля СН4 | 0 – 2,50 | 0 – 5,00 | |
| объемная доля С3Н8 | 0 – 1,00 | 0 – 2,00 | |
Дополнительные характеристики
| Порог срабатывания сигнализации: | порог,% | предел погрешности,% | |
|---|---|---|---|
| объемная доля СН4 | 1,00 | ±0,05 | |
| объемная доля С3Н8 | 0,40 | ±0,02 | |
| Пределы допускаемой основной и дополнительной абсолютной погрешности измерения: | основная абсолютная погрешность,% |
дополнительная, на каждые 10 °С температуры окр. среды,% |
|
| объемная доля СН4 | ±0,25 | ±0,05 | |
| объемная доля С3Н8 | ±0,10 | ±0,02 | |
| Время прогрева, с., не более: | 20 | ||
| Напряжение холостого хода аккумуляторной батареи, В., не более: | 6,0 | ||
| Ток короткого замыкания аккумуляторной батареи, А., не более: | 0,6 | ||
| Максимальная потребляемая мощность, ВА: | 3 | ||
*диапазоны измерений и показаний, а также погрешности отображены для газоанализатора с термокаталитическим сенсором

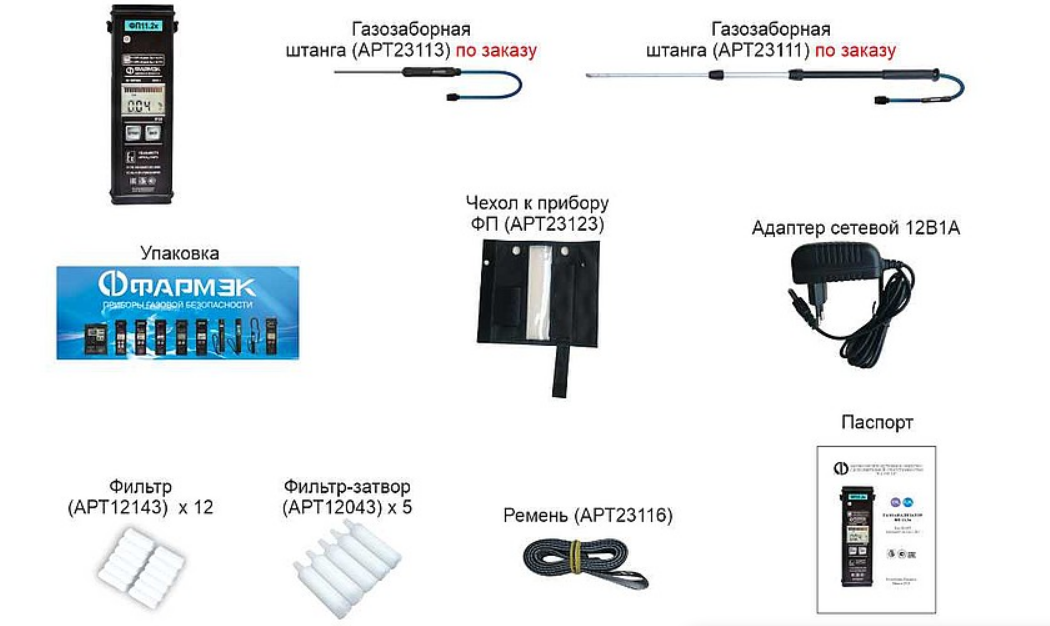

Комплект поставки
- Газоанализатор ФП11.2К - 1шт.
- Адаптер сетевой 12В1А - 1шт.
- Ремень (АРТ23116) - 1шт.
- Паспорт - 1шт.
- Фильтр-затвор (АРТ12043) - 5шт.
- Фильтр (АРТ12143) - 12шт.
- Чехол к прибору ФП (АРТ23123) - 1шт.
- Штанга (АРТ23113) - по заказу
- Штанга телескопическая (АРТ23111) - по заказу
- Упаковка - 1шт.

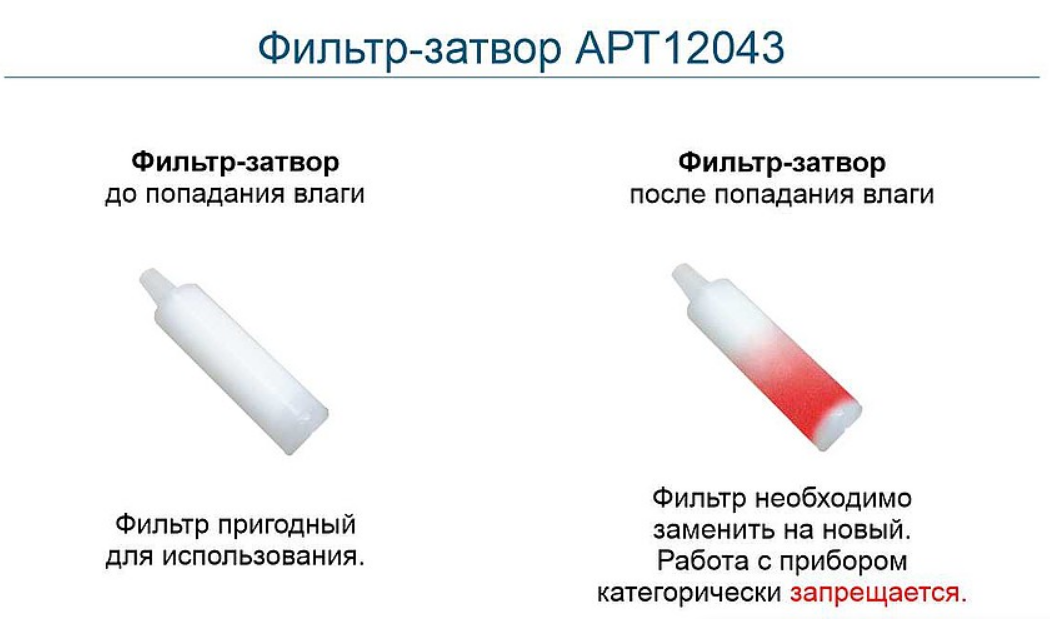

Фильтр-затвор предназначен для предотвращения попадания воды в газозаборный тракт приборов. В процессе эксплуатации необходимо следить за состоянием фильтра. При попадании воды и других жидкостей, вещество, находящееся в капсуле, изменяет окраску с белого на розовый или красный цвет, что свидетельствует о перекрытии газозаборного тракта.
Дальнейшее использование прибора без замены фильтра-затвора категорически запрещается!
Также фильтр-затвор предотвращает попадание пыли в газозаборный тракт прибора. По мере его загрязнения (определяется визуально) необходимо произвести его замену.
При работе в местах, где отсутствует вода и другие жидкости, которые могут попасть газозаборный такт прибора, допускается эксплуатация прибора без фильтра-затвора.
