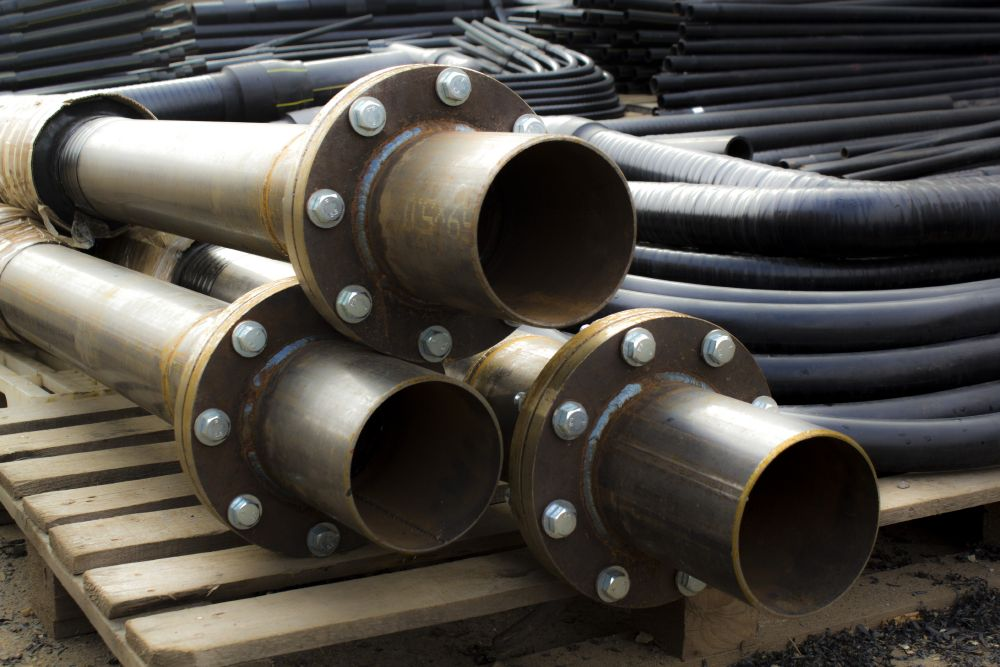

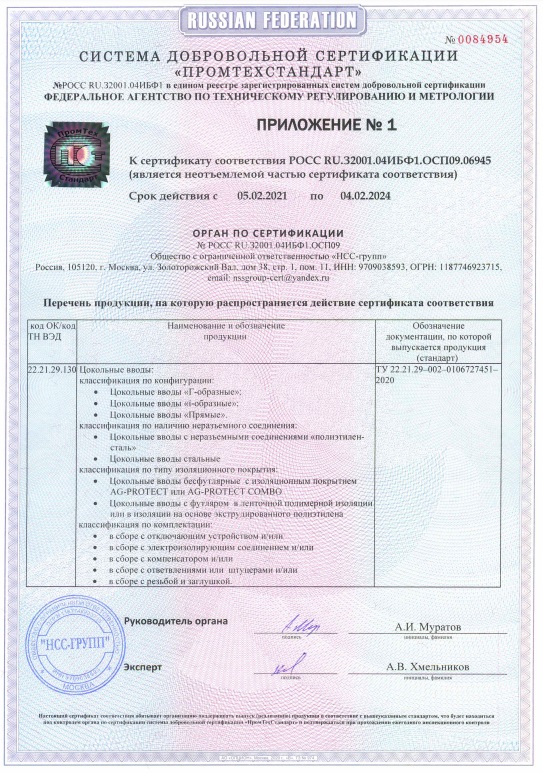

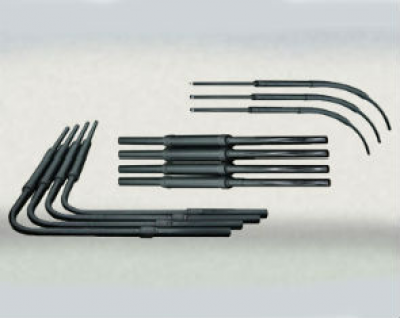

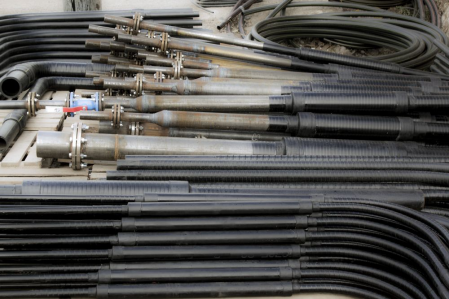

Цокольные вводы полиэтилен-сталь
Предназначены для транспортировки природного газа низкого, среднего и высокого давления
Description

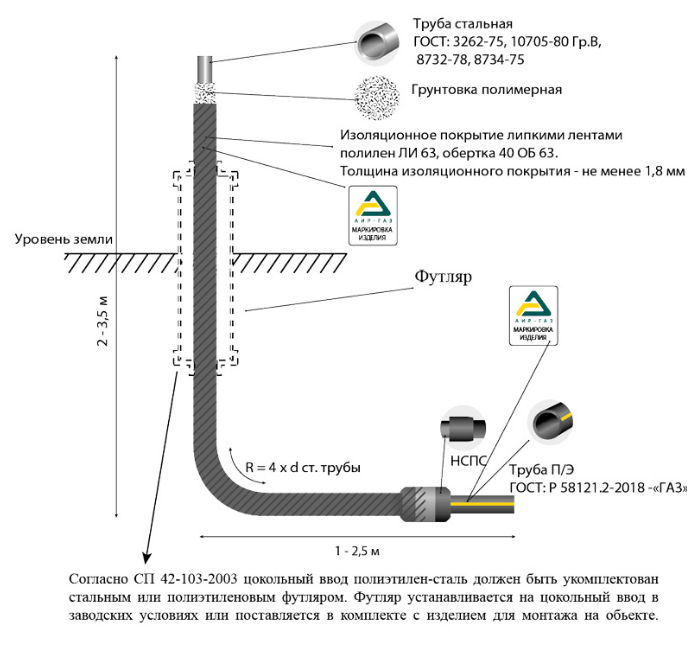

Согласно СП 42-103-2003 цокольный ввод полиэтилен-сталь « Г-образный» должен быть укомплектован стальным изолированным или полиэтиленовым футляром для защиты от механических воздействий и располагаться в вертикальной части на выходе из земли.
Описание

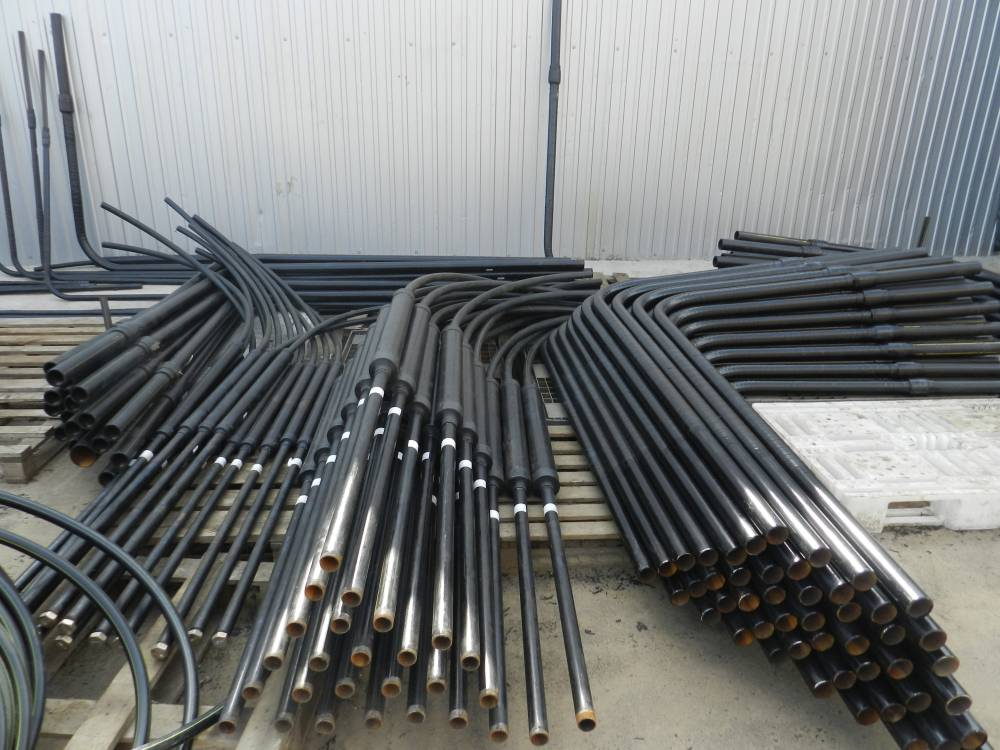

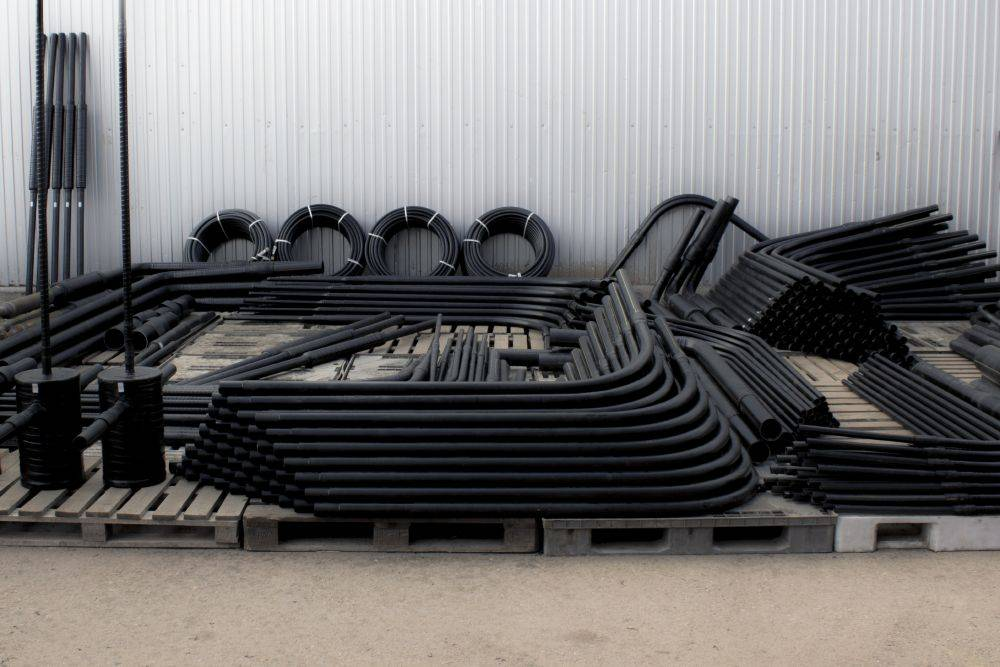

ЦВПС-Г ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ Г-ОБРАЗНЫЙ ИЗОЛЯЦИЯ – ПОЛИЛЕН
Стальная часть цокольного ввода полиэтилен-сталь «Г-образного» (далее ЦВПС-Г) изготавливается из стальных прямошовных труб ГОСТ 3262-75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75.
Изоляция стальной части осуществляется полимерными лентами ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40-ОБ-63.
Полиэтиленовая часть ЦВПС-Г изготавливается из полиэтиленовых труб ПЭ 100 SDR 11(9) ГАЗ.
Цокольные вводы диаметрами 32х25 (32) мм, 40х32 (38) мм, 63х57 мм, 90x89 мм, 110x108 мм производятся без сварных стыков методом холодного гнутья. Остальные диаметры цокольных вводов изготавливаются через стальной отвод.
Конструктивной особенностью «Г-образного» цокольного ввода является расположение неразъемного соединения полиэтилен-сталь в горизонтальной части изделия. Это препятствует промерзанию полиэтиленовой части изделия и позволяет устанавливать ЦВПС-Г в климатических зонах, с температурным режимом ниже 20 ºС.
ЦВПС-Г устанавливаются в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.
Согласно СП 42-103-2003 цокольный ввод полиэтилен-сталь должен быть укомплектован стальным или полиэтиленовым футляром. Футляр устанавливается на цокольный ввод в заводских условиях или поставляется в комплекте с изделием для монтажа на объекте.
Предназначены для транспортировки природного газа низкого, среднего и высокого давления.

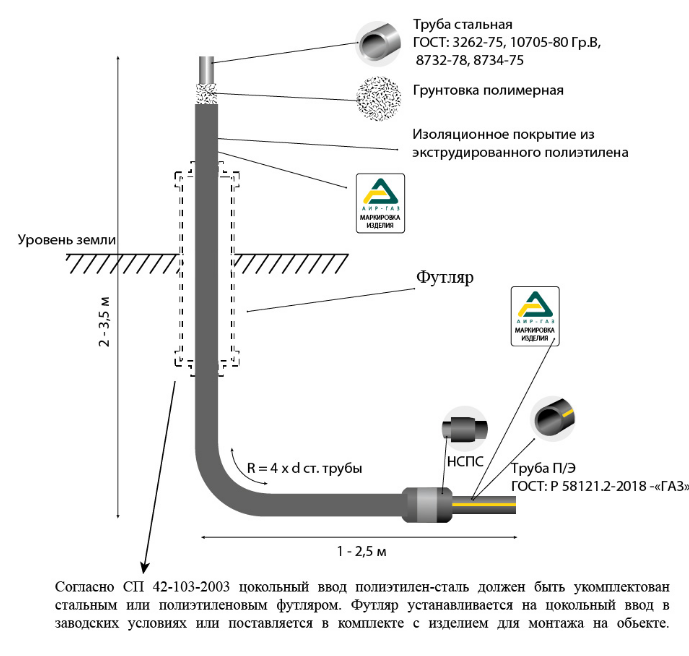

ЦВПС-ГЭ ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ Г-ОБРАЗНЫЙ ИЗОЛЯЦИЯ - ЭКСТРУДИРОВАННЫЙ ПЭ
Стальная часть цокольного ввода полиэтилен-сталь «Г-образного» изготавливается из стальных прямошовных труб ГОСТ 3262-75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75.
Изоляция стальной части осуществляется экструдированным полиэтиленом.
Полиэтиленовая часть ЦВПС-Г изготавливается из полиэтиленовых труб ПЭ 100 SDR 11(9) ГАЗ.
Цокольные вводы диаметрами 32х25 (32) мм, 40х32 (38) мм, 63х57 мм, 90x89 мм, 110x108 мм производятся без сварных стыков методом холодного гнутья. Остальные диаметры цокольных вводов изготавливаются через стальной отвод.
Конструктивной особенностью «Г-образного» цокольного ввода является расположение неразъемного соединения полиэтилен-сталь в горизонтальной части изделия. Это препятствует промерзанию полиэтиленовой части изделия и позволяет устанавливать ЦВПС-Г в климатических зонах, с температурным режимом ниже 20 ºС. ЦВПС-Г устанавливаются в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.
Согласно СП 42-103-2003 цокольный ввод полиэтилен-сталь должен быть укомплектован стальным или полиэтиленовым футляром. Футляр устанавливается на цокольный ввод в заводских условиях или поставляется в комплекте с изделием для монтажа на объекте.
Предназначены для транспортировки природного газа низкого, среднего и высокого давления.

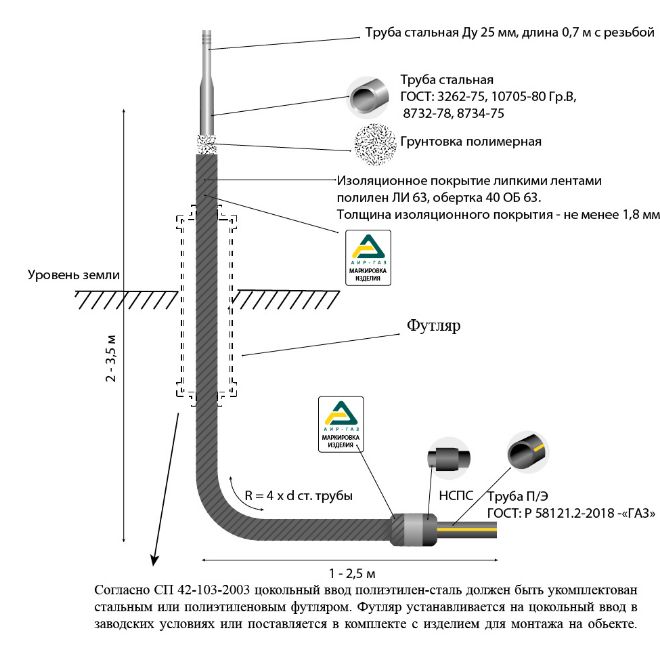

ЦВПС-Г ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ Г-ОБРАЗНЫЙ С ПЕРЕХОДОМ
Стальная часть цокольного ввода полиэтилен-сталь «Г-образного» с переходом изготавливается из стальных прямошовных труб
ГОСТ 3262-75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75.
Изоляция стальной части осуществляется полимерными лентами ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40-ОБ-63.
Полиэтиленовая часть ЦВПС-Г изготавливается из полиэтиленовых труб ПЭ 100 SDR 11(9) ГАЗ.
Переход изготавливается вальцеванием с последующей приваркой стальной трубы Ду 25 или Ду 32.
Конструктивная особенность изготовления ЦВПС-Г с переходом позволяет устанавливать его в климатических зонах, с температурным режимом ниже 20 ºС. ЦВПС-Г устанавливаются в местах выхода газопровода из земли у жилых домов.
Согласно СП 42-103-2003 цокольный ввод полиэтилен-сталь должен быть укомплектован стальным или полиэтиленовым футляром. Футляр устанавливается на цокольный ввод в заводских условиях или поставляется в комплекте с изделием для монтажа на объекте.
Предназначены для транспортировки природного газа низкого давления.

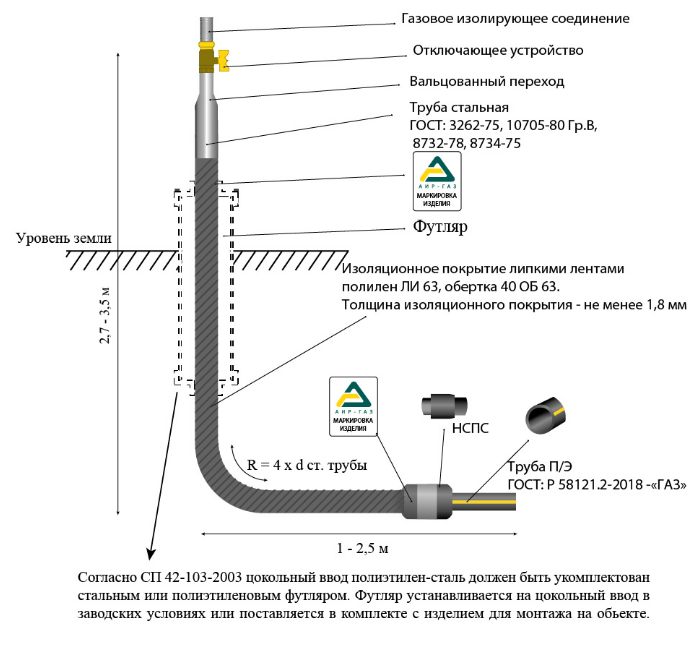

ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН – СТАЛЬ «Г-ОБРАЗНЫЙ» С КРАНОМ И ГИС
Данное изделие представляет собой конструкцию цокольного ввода полиэтилен-сталь «Г-образного» с герметично соединенным
отключающим устройством и газовым изолирующим соединением (ГИС) производства АИР-ГАЗ.
Стальная часть «Г-образного» цокольного ввода изготавливается из стальных прямошовных труб ГОСТ 3262-75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75.
Изоляция стальной части осуществляется лентой ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40, ОБ-63.
Полиэтиленовая часть цокольного ввода изготавливается из полиэтиленовых труб ПЭ 100 SDR 11(9)ГАЗ.
ЦВПС-Г С КРАНОМ И ГИС устанавливаются в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.
Согласно СП 42-103-2003 цокольный ввод полиэтилен-сталь должен быть укомплектован стальным или полиэтиленовым футляром. Футляр устанавливается на цокольный ввод в заводских условиях или поставляется в комплекте с изделием для монтажа на объекте.
Предназначены для транспортировки природного газа низкого, среднего и высокого давления.
ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН – СТАЛЬ «Г-ОБРАЗНЫЙ» С ПЕРЕХОДОМ , КРАНОМ И ГИС
Данное изделие представляет собой конструкцию цокольного ввода полиэтилен-сталь «Г-образного» с герметично соединенным
отключающим устройством и газовым изолирующим соединением (ГИС) производства АИР-ГАЗ с переходом.
Стальная часть «Г-образного» цокольного ввода изготавливается из стальных прямошовных труб ГОСТ 3262-75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75.
Изоляция стальной части осуществляется лентой ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40, ОБ-63.
Полиэтиленовая часть цокольного ввода изготавливается из полиэтиленовых труб ПЭ 100 SDR 11 (9) ГАЗ. Переход изготавливается вальцеванием с последующей приваркой стальной трубы Ду 25 или Ду 32.
ЦВПС-Г С ПЕРЕХОДОМ , КРАНОМ И ГИС устанавливаются в местах выхода газопровода из земли у жилых домов.
Согласно СП 42-103-2003 цокольный ввод полиэтилен-сталь должен быть укомплектован стальным или полиэтиленовым футляром. Футляр устанавливается на цокольный ввод в заводских условиях или поставляется в комплекте с изделием для монтажа на объекте.
Предназначены для транспортировки природного газа низкого давления.

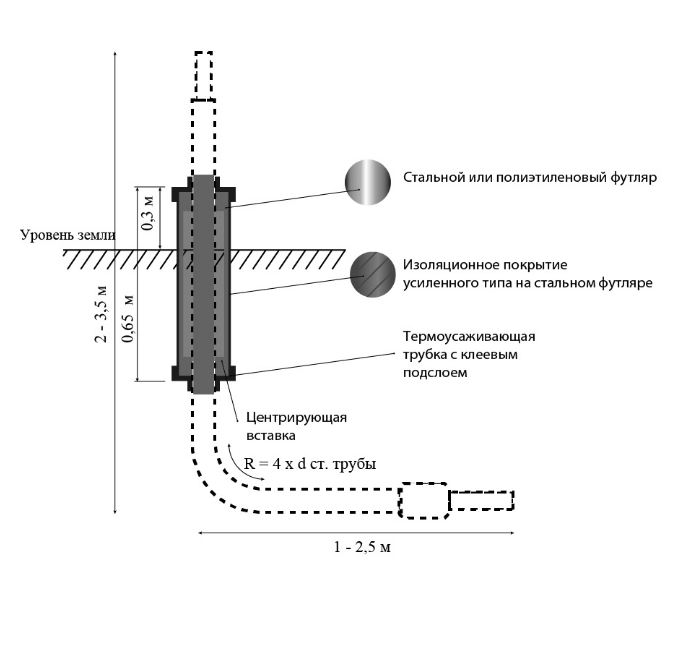

ФУТЛЯР ДЛЯ ЦВПС-Г
Согласно СП 42-103-2003 цокольный ввод полиэтилен-сталь « Г-образный» должен быть укомплектован стальным изолированным или полиэтиленовым футляром для защиты от механических воздействий и располагаться в вертикальной части на выходе из земли. Футляр из стальной электросварной трубы ГОСТ 10705-80 изолируется полимерными лентами ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40- ОБ-63.

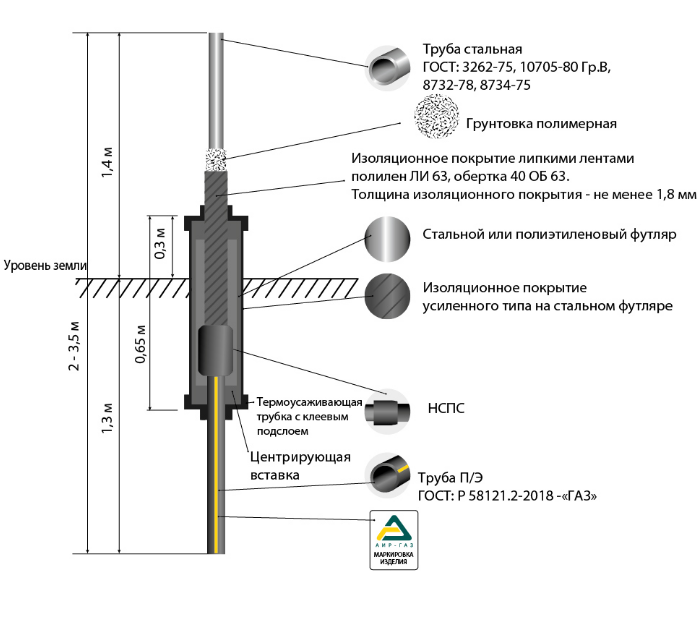

ЦВПС-i ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ i-ОБРАЗНЫЙ
ЦВПС-i изготавливается из стальных прямошовных труб ГОСТ 3262- 75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75.
Изоляция стальной части осуществляется полимерными лентами ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40-ОБ-63. Полиэтиленовая часть ЦВПС-i изготавливается из полиэтиленовых труб ПЭ 100 SDR 11(9) ГАЗ.
Конструктивной особенностью данного цокольного ввода является расположение неразъемного соединения полиэтилен-сталь в вертикальной части изделия. Это позволяет использовать «i-образные» цокольные вводы практически во всех типах грунтов. Для эффективной теплоизоляции и предотвращения механических воздействий, данное изделие оборудовано утепленным стальным изолированным (полиэтиленовым) футляром. Возможна установка «i-образных» цокольных вводов в климатических зонах, с температурным режимом ниже 15 ºС.
«i-образные» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.
Предназначены для транспортировки природного газа низкого, среднего и высокого давления.

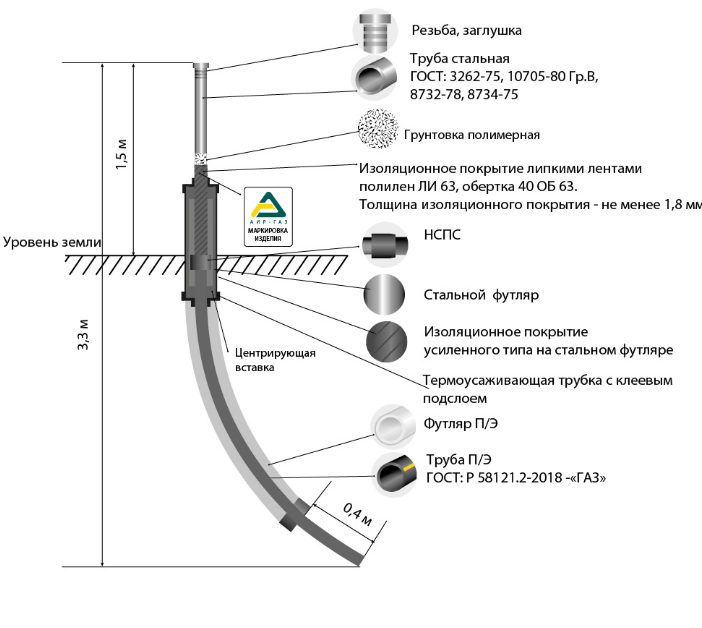

ЦВПС-П ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ «ПРЯМОЙ»
Конструктивной особенностью
данного цокольного ввода является свободный изгиб нижней частицокольного ввода – газовой полиэтиленовой трубы, расположенной в гибком футляре. Неразъемное соединение в данном изделии расположено в вертикальной части и защищено стальным футляром.
«Прямые» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов.
Предназначены для транспортировки природного газ низкого давления.
Номенклатура
|
Наименование |
Вес, кг |
||
|
2м х 1м |
2м х 1,5м |
2м х 2м |
|
|
1. ЦВПС-Г ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ Г-ОБРАЗНЫЙ, ИЗОЛЯЦИЯ - ПОЛИЛИЕН |
|||
|
ЦВПС-Г 32х25 ПЭ 100 SDR11 (ст. ГОСТ 3262) |
6,41 |
7,60 |
8,92 |
|
ЦВПС-Г 32х32 ПЭ 100 SDR11 (ст. ГОСТ 8732) |
5,79 |
6,86 |
8,05 |
|
ЦВПС-Г 40х32 ПЭ 100 SDR11 (ст. ГОСТ 3262) |
7,75 |
9,19 |
11,35 |
|
ЦВПС-Г 63х57 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
13,08 |
14,80 |
17,32 |
|
ЦВПС-Г 90х89 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
20,27* |
24,06 |
28,10 |
|
ЦВПС-Г 110х108 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
28,64* |
33,92 |
39,52 |
|
ЦВПС-Г 160х159 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
52,81 |
62,28 |
72,36 |
|
ЦВПС-Г 225х219 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
89,39 |
104,95 |
121,51 |
|
ЦВПС-Г 315х273 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
173,10 |
203,52 |
180,68 |
| * Минимальный размер изделия 2м х 1,35 м | |||
|
2. ЦВПС-ГЭ ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН – СТАЛЬ Г-ОБРАЗНЫЙ ИЗОЛЯЦИЯ - ЭКСТРУДИРОВАННЫЙ ПЭ |
|||
|
ЦВПС-ГЭ 32х25 ПЭ 100 SDR11 (ст. ГОСТ 3262) |
6,48 |
7,67 |
8,99 |
|
ЦВПС-ГЭ 32х32 ПЭ 100 SDR11 (ст. ГОСТ 8732) |
5,86 |
6,93 |
8,12 |
|
ЦВПС-ГЭ 63х57 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
13,25 |
14,97 |
17,49 |
|
ЦВПС-ГЭ 90х89 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
20,52 |
24,31 |
28,35 |
|
ЦВПС-ГЭ 110х108 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
28,99 |
34,27 |
34,87 |
|
3. ЦВПС-Г ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН – СТАЛЬ Г-ОБРАЗНЫЙ С ПЕРЕХОДОМ |
|||
|
ЦВПС-Г 63х57х25 ПЭ 100 SDR11 Изоляция - полилен, сталь ГОСТ 10705, патрубок Ду 25 – 0,7м |
14,90 |
16,67 |
19,19 |
|
ЦВПС-ГЭ 63х57х25 ПЭ 100 SDR11 Изоляция - экструдированный ПЭ, сталь ГОСТ 10705, патрубок Ду 25 – 0,7м |
15,06 |
16,79 |
19,31 |
|
ЦВПС-Г 63х57х32 ПЭ 100 SDR11 Изоляция - полилен, сталь ГОСТ 10705, патрубок d 32 – 0,7м |
15,34 |
17,11 |
19,63 |
|
ЦВПС-ГЭ 63х57х32 ПЭ 100 SDR11 Изоляция - экструдированный ПЭ, сталь ГОСТ 10705, патрубок d 32 – 0,7м |
15,55 |
17,23 |
19,75 |
4 ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН – СТАЛЬ «Г-ОБРАЗНЫЙ» С КРАНОМ И ГИС
|
Наименование |
Вес, кг |
|||
|
2 м х 1 м |
2 м х 1,5 м |
2 м х 2 м |
||
|
ЦВПС-Г С КРАНОМ И ГИС 32х25 ПЭ 100 SDR11 (ст. ГОСТ 3262) |
14,58 |
15,79 |
17,15 |
|
|
ЦВПС-Г С КРАНОМ И ГИС 32х32 ПЭ 100 SDR11 (ст. ГОСТ 8732) |
14,4 |
15,5 |
16,73 |
|
|
ЦВПС-Г С КРАНОМ И ГИС 40х32 ПЭ 100 SDR11 (ст. ГОСТ 3262) |
18,88 |
20,35 |
22,64 |
|
|
ЦВПС-Г С КРАНОМ И ГИС 63х57 ПЭ 100 SDR1 (ст. ГОСТ 10705) |
28,06 |
29,69 |
32,29 |
|
|
ЦВПС-Г С КРАНОМ И ГИС 90х89 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
49,1* |
56,92 |
61,12 |
|
|
ЦВПС-Г С КРАНОМ И ГИС 110х108 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
66,97* |
72,35 |
78,09 |
|
|
ЦВПС-Г С КРАНОМ И ГИС 160х159 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
124,20 |
133,81 |
144,1 |
|
|
ЦВПС-Г С КРАНОМ И ГИС 225х219 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
216,06 |
231,75 |
248,59 |
|
|
ЦВПС-Г С КРАНОМ И ГИС 315х273 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
по запросу |
|||
|
ЦВПС-Г С КРАНОМ И ГИС 315х325 ПЭ 100 SDR11 (ст. ГОСТ 10705) |
по запросу |
|||
| * Минимальный размер изделия 2м х 1,35 м | ||||
5. ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН – СТАЛЬ «Г-ОБРАЗНЫЙ» С ПЕРЕХОДОМ , КРАНОМ И ГИС
|
Наименование |
Вес, кг |
||
|
2,7 м х 1 м |
2,7 м х 1,5 м |
2,7 м х 2 м |
|
|
ЦВПС-Г С ПЕРЕХОДОМ, КРАНОМ И ГИС63х57х25ПЭ 100 SDR11 (ст. ГОСТ 3262) |
15,67 |
17,44 |
19,96 |
|
ЦВПС-Г С ПЕРЕХОДОМ, КРАНОМ И ГИС63х57х32ПЭ 100 SDR11 (ст. ГОСТ 8732) |
16,37 |
18,14 |
20,66 |
|
6. ФУТЛЯР ДЛЯ ЦВПС-Г |
|
|
Футляр стальной изолированный d57мм для ЦВПС-Г 32х25, 32х32, 40х32 |
3,82 |
|
Футляр стальной изолированный d=89 мм для ЦВПС-Г 63х57 |
6,03 |
|
Футляр стальной изолированный d=159мм для ЦВПС-Г 90х89, 110х108 |
15,15 |
|
Футляр стальной изолированный d=219мм для ЦВПС-Г 160х159 |
23,12 |
|
Футляр стальной изолированный d=273 мм для ЦВПС-Г 225х219 |
34,26 |
|
Футляр ПЭ100, d=63мм, SDR11 для ЦВПС-Г 32х25, 32х32 |
1,12 |
|
Футляр ПЭ100,d=110мм,SDR11 для ЦВПС-Г 63х57 |
2,11 |
|
Футляр ПЭ100,d=160мм,SDR11 для ЦВПС-Г 90х89, 110х108 |
4,11 |
|
Футляр ПЭ100, d=225мм,SDR11 для ЦВПС-Г 160х159 |
7,89 |
|
Футляр ПЭ100,d=315мм, SDR11 для ЦВПС-Г 225х219 |
14,66 |
|
Наименование |
Размер, м |
Вес, кг |
|
7. ЦВПС-i ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ i-ОБРАЗНЫЙ |
||
|
ЦВПС-i 32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262) |
2,7 |
8,70 |
|
ЦВПС-i 40х32 ПЭ 100 SDR11 (сталь ГОСТ 3262) |
2,7 |
11,80 |
|
ЦВПС-i 63х57 ПЭ 100 SDR11 (сталь ГОСТ 10705) |
2,7 |
14,89 |
|
ЦВПС-i 90х89 ПЭ 100 SDR11 (сталь ГОСТ 10705) |
2,7 |
31,60 |
|
ЦВПС-i 110х108 ПЭ 100 SDR11 (сталь ГОСТ 10705) |
2,7 |
42,54 |
|
ЦВПС-i 160х159 ПЭ 100 SDR11 (сталь ГОСТ 10705) |
2,7 |
66,10 |
|
ЦВПС-i 225х219 ПЭ 100 SDR11 (сталь ГОСТ 10705) |
2,7 |
115,09 |
|
ЦВПС-i 315х273 ПЭ 100 SDR11 (сталь ГОСТ 10705) |
2,7 |
200,13 |
|
8. ЦВПС-П ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ «ПРЯМОЙ» СО СВОБОДНЫМ ИЗГИБОМ ПОЛИЭТИЛЕНОВОЙ ТРУБЫ |
||
|
ЦВПС-П 32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262) |
3,3 |
7,11 |
|
ЦВПС-П 40х32 ПЭ 100 SDR11 (сталь ГОСТ 3262) |
3,3 |
9,86 |
|
ЦВПС-П 63х57 ПЭ 100 SDR11 (сталь ГОСТ 3262) |
3,3 |
15,51 |
