Муфтовые, фланцевые DN 15-50 с устройством принудительного открытия

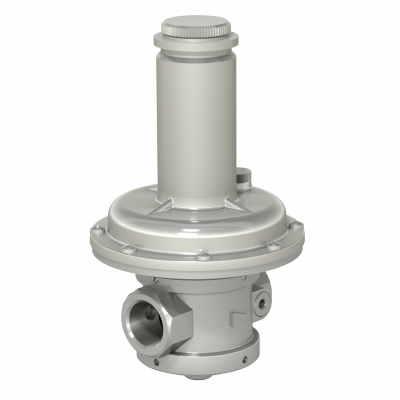

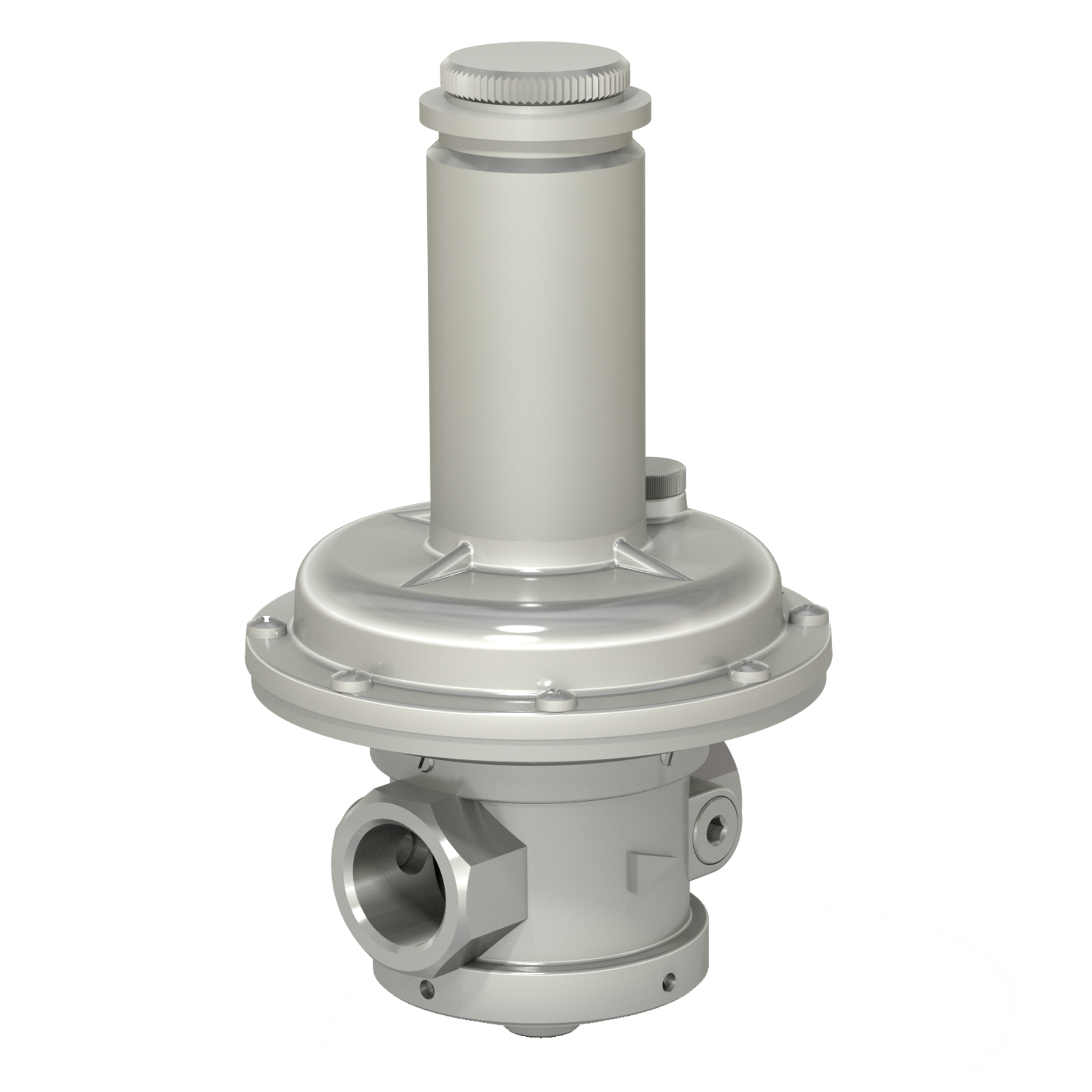

изображение_2024-07-01_132454471
Description

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Максимальное давление на входе: 6 бар (6000 мбар).

Диапазон настройки срабатывания (открытия) клапана: определяется установленной пружиной
Закрытие клапана: не менее 0,8 от давления настройки
Класс герметичности: А по ГОСТ 9544.

Климатическое исполнение:
     У3.1 (-30...+60 ОС);
     У2 (-40...+60 ОС).
Средний срок службы: не менее 9 лет
Установка: предохранительный газовый клапан устанавливается на сбросной линии за регулятором давления
Монтажное положение: любое, за исключением, когда труба располагается ниже продольной оси клапана
Конструктивные особенности: наличие устройства принудительного открытия позволяет производить открытие и проверку клапана в открытом состоянии без подачи внешнего давления.

Исполнения предохранительно-сбросных клапанов (ПСК) с устройством принудительного открытия

Номинальный
диаметр
Максимальное
входное
давление, бар
Обозначение ПСК
с устройством
принудительного открытия
Диапазон
настройки
срабатывания, мбар
DN 15 6 СК 1/2 - Р - 001 2 - 10
СК 1/2 - Р - 002 8 - 60
СК 1/2 - Р - 003 40 - 190
СК 1/2 - Р - 004 180 - 620

DN 20 6 СК 3/4 - Р - 005 2 - 10
СК 3/4 - Р - 006 8 - 60
СК 3/4 - Р - 007 40 - 190
СК 3/4 - Р - 008 180 - 580

DN 25 6 СК 1 - Р - 009 2 - 10
СК 1 - Р - 010 6 - 60
СК 1 - Р - 011 40 - 190
СК 1 - Р - 012 180 - 590

DN 32 6 СК 11/4 - Р - 013 6 - 40
СК 11/4 - Р - 014 30 - 130
СК 11/4 - Р - 015 100 - 200
СК 11/4 - Р - 016 170 - 450

DN 40 6 СК 11/2 - Р - 017 6 - 40
СК 11/2 - Р - 018 30 - 130
СК 11/2 - Р - 019 100 - 200
СК 11/2 - Р - 020 170 - 450

DN 50 6 СК 2 - Р - 021 6 - 40
СК 2 - Р - 022 30 - 130
СК 2 - Р - 023 100 - 200
СК 2 - Р - 024 170 - 450

Модификации

Предохранительно-сбросные клапаны муфтового исполнения

с устройством принудительного открытия


Наименование клапана DN Максимальное
входное

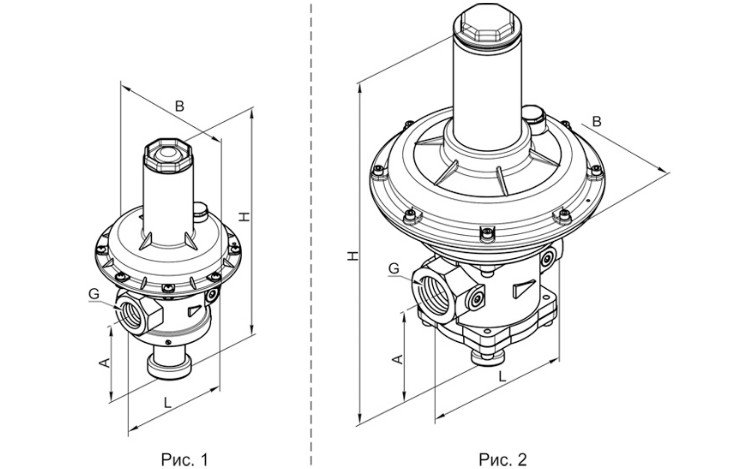

давление, бар		 G, дюйм Размеры Масса, кг Рис.
L B H A
СК ½ - Р - 001 15 6 ½ 105 143 260 85 1,9 1
СК ½ - Р - 002 15 6 ½ 105 143 260 85 1,9 1
СК ½ - Р - 003 15 6 ½ 105 143 260 85 1,9 1
СК ½ - Р - 004 15 6 ½ 105 143 260 85 1,9 1
СК ¾ - Р - 005 20 6 ¾ 105 143 260 85 1,9 1
СК ¾ - Р - 006 20 6 ¾ 105 143 260 85 1,9 1
СК ¾ - Р - 007 20 6 ¾ 105 143 260 85 1,9 1
СК ¾ - Р - 008 20 6 ¾ 105 143 260 85 1,9 1
СК 1 - Р - 009 25 6 1 105 143 260 85 2,2 1
СК 1 - Р - 010 25 6 1 105 143 260 85 2,2 1
СК 1 - Р - 011  25 6 1 105 143 260 85 2,2 1
СК 1 - Р - 012 25 6 1 105 143 260 85 2,2 1
СК 1¼ - Р- 013 32 6 1¼ 162 250 428 106 6,0 2
СК 1¼ - Р - 014 32 6 1¼ 162 250 428 106 6,0 2
СК 1¼ - Р- 015 32 6 1¼ 162 250 487 106 6,2 2
СК 1¼   Р - 016 32 6 1¼ 162 250 487 106 6,2 2
СК 1½ - Р - 017 40 6 1½  162 250 428 106 6,5 2
СК 1½ - Р - 018 40 6 1½  162 250 428 106 6,5 2
СК 1½ - Р - 019 40 6 1½  162 250 487 106 6,7 2
СК 1½ - Р - 020 40 6 1½  162 250 487 106 6,7 2
СК 2 - Р - 021 50 6 2 162 250 428 106 6,9 2
СК 2 - Р - 022 50 6 2 162 250 428 106 6,9 2
СК 2 - Р - 023 50 6 2 162 250 487 106 7,1 2
СК 2 - Р - 024 50 6 2 162 250 487 106 7,1 2

Предохранительно-сбросные клапаны фланцевого исполнения

с устройством принудительного открытия


Наименование клапана DN Максимальное
входное
давление, бар		 Соединение,

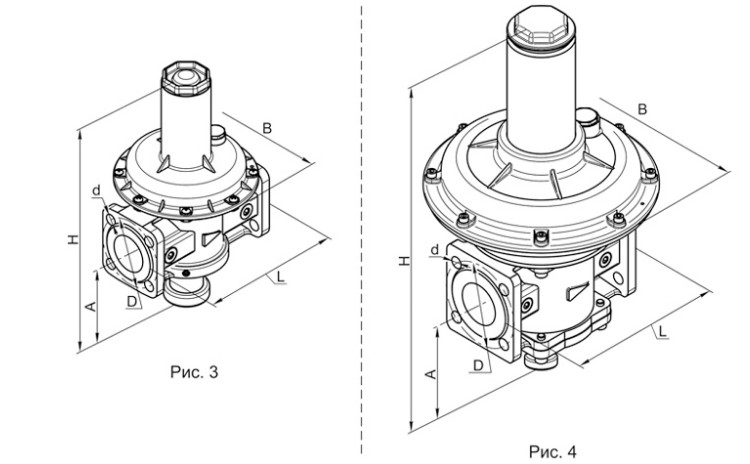

дюйм		 Размеры Масса, кг Рис.
L B H A D d
СК ½ - Р - 001 фл. 15 6 ½ 147 143 259 86 55 12 2,2 3
СК ½ - Р - 002 фл. 15 6 ½ 147 143 259 86 55 12 2,2 3
СК ½ - Р - 003 фл. 15 6 ½ 147 143 259 86 55 12 2,2 3
СК ½ - Р - 004 фл. 15 6 ½ 147 143 259 86 55 12 2,2 3
СК ¾ - P - 005 фл. 20 6 ¾ 147 143 259 86 65 12 2,2 3
СК ¾ - P - 006 фл. 20 6 ¾ 147 143 259 86 65 12 2,2 3
СК ¾ - P - 007 фл. 20 6 ¾ 147 143 259 86 65 12 2,2 3
СК ¾ - P - 008 фл. 20 6 ¾ 147 143 259 86 65 12 2,2 3
СК 1 - P - 009 фл. 25 6 1 160 143 285 116 75 11 2,6 3
СК 1 - P - 010 фл. 25 6 1 160 143 285 116 75 11 2,6 3
СК 1 - P - 011 фл. 25 6 1 160 143 285 116 75 11 2,6 3
СК 1 - P - 012 фл. 25 6 1 160 143 285 116 75 11 2,6 3
СК 1¼ - P - 013 фл. 32 6 1¼ 187 250 428 106 90 14 6,5 4
СК 1¼ - P - 014 фл. 32 6 1¼ 187 250 428 106 90 14 6,5 4
СК 1¼ - P - 015 фл. 32 6 1¼ 187 250 487 106 90 14 6,8 4
СК 1¼ - P - 016 фл. 32 6 1¼ 187 250 487 106 90 14 6,8 4
СК 1½ - P - 017 фл. 40 6 1½  187 250 428 106 100 14 6,7 4
СК 1½ - Р - 018 фл. 40 6 1½  187 250 428 106 100 14 6,7 4
СК 1½ - Р - 019 фл. 40 6 1½  187 250 487 106 100 14 6,9 4
СК 1½ - Р - 020 фл. 40 6 1½  187 250 487 106 100 14 6,9 4
СК 2 - Р - 021 фл. 50 6 2 187 250 428 106 110 14 7,1 4
СК 2 - Р - 022 фл. 50 6 2 187 250 428 106 110 14 7,1 4
СК 2 - Р - 023 фл. 50 6 2 187 250 487 106 110 14 7,3 4
СК 2 - Р - 024 фл. 50 6 2 187 250 487 106 110 14 7,3 4
   Пример обозначения предохранительно-сбросного клапана присоединительным размером 1 дюйм (DN 25), муфтового исполнения, с устройством принудительного открытия; диапазон настройки срабатывания клапана: 6...60 мбар, соответствующий трехзначному коду - 010;  вид климатического исполнения У3.1:
   Клапан СК 1 - Р - 010, У3.1.

   Пример обозначения предохранительно-сбросного клапана присоединительным размером 2 дюйма (DN 50), фланцевого исполнения, с устройством принудительного открытия; диапазон настройки срабатывания клапана: 100...200 мбар, соответствующий трехзначному коду - 023;  вид климатического исполнения У2:
   Клапан СК 2 - Р - 023 фл., У2.
