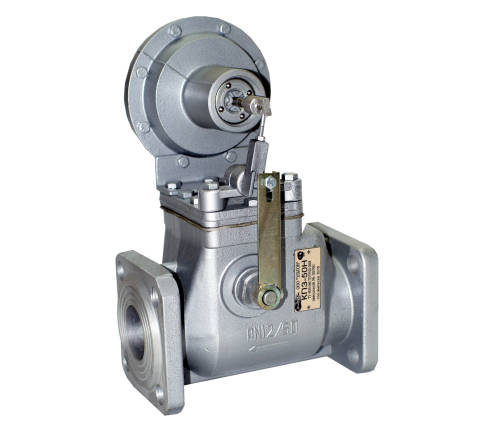

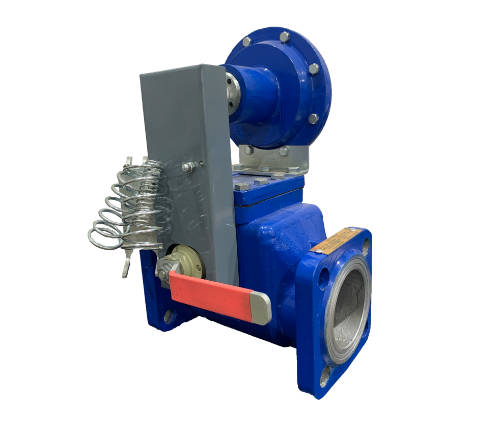

Предохранительный запорный клапан КПЗ-50, КПЗ-100
Предназначен для контроля давления газа на выходе при перемене давления
Description
Описание
Предохранительные клапаны КПЗ 50, КПЗ 100 используются в системах газоснабжения ГРП, ГРУ, ПГБ и может работать в условиях температуры воздуха от -40 до +60 градусов Цельсия. При производстве клапана учтены все требования и нормы законодательства, что отвечает техническому регламенту Таможенного союза "О безопасности машин и оборудования", о чём свидетельствует наличие специального сертификата от производителя.
Виды клапана КПЗ
• согласно пределу контролируемого давления – низкий (Н), средний(С) высокий (В);
• в зависимости от расположения рукоятки – нахождение слева от контролирующего механизма и справа от контролирующего механизма.
Структура клапана предохранительного запорного КПЗ
Клапан имеет литый корпус, внутри которого находится кромка седла ДУ 50 либо ДУ100, что перекрывается клапаном с резиновым уплотнителем.
Клапан с резиновым уплотнителем оснащен основным и перепускным клапаном, что прикреплен с использованием рычага на оси. На конце оси находится эксцентрик с ручкой взводом, что входит в зацепление с рычагами.
Крышка корпуса оснащена механизмом контроля, в котором находится мембрана, шток и скоба. Когда подаётся контролируемое давление в подмембранную полость механизма контроля, скоба заходит в зацепление с фиксатором рычага, что необходимо для открытого положения запорного клапана.
Принцип работы клапана
Давление под контролем передаётся в подмембранную область механизма контроля, что определяет положение скобы в среднем положении. Если есть отклонения контролируемого давления, скоба перемещается влево либо вправо от фиксатора, что установлен в рычаге, тем самым освобождая связь между рычагами и эксцентриком и предоставляя возможность оси повернутся во втулках. Давление от пружины передаётся на запорный клапан, который в свою очередь закрывает проход для газа.
Для приведения КПЗ в рабочее состояние необходимо вручную повернуть ручку взвода до того момента, когда фиксируется устройство со скобой вследствие чего клапан будет находиться в открытом положении.
