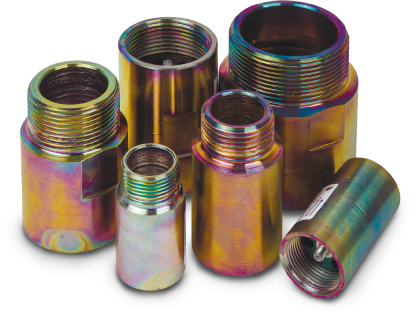

Клапаны термозапорные КТЗ муфтовые
Предназначены для автоматического перекрытия трубопровода в случае пожара
Description
Описание
Клапаны термозапорные КТЗ муфтовые предназначены для автоматического перекрытия трубопровода, подводящего газ к бытовым и промышленным приборам, в случае пожара.
Термозапорный клапан содержит корпус, в полости которого установлен подпружиненный запорный элемент, удерживаемый в открытом состоянии упором с легкоплавкой вставкой. При достижении температуры клапана в 90°C-98°C легкоплавкая вставка плавится, запорный элемент высвобождается и перекрывает поток газа. Клапан термозапорный является устройство разового срабатывания многократного использования (ремонтопригоден).
Технические характеристики
|
Параметры |
Обозначение клапана |
|||||||||||
|
КТЗ 15-0,6 (В-Н) |
КТЗ 15-0,6 (В-В) |
КТЗ 20-0,6 (В-Н) |
КТЗ 20-0,6 (В-В) |
КТЗ 25-0,6 (В-Н) |
КТЗ 25-0,6 (В-В) |
КТЗ 32-0,6 (В-Н) |
КТЗ 32-0,6 (В-В) |
КТЗ 40-0,6 (В-Н) |
КТЗ 40-0,6 (В-В) |
КТЗ 50-0,6 (В-Н) |
КТЗ 50-0,6 (В-В) |
|
|
Номинальный диаметр DN |
15 |
20 |
25 |
32 |
40 |
50 |
||||||
|
Номинальное давление PN, МПа(кгс/см2) |
0,6(6,0) |
|||||||||||
|
Температура срабатывания,℃ |
90-98 |
|||||||||||
|
Материал пружины |
Проволока Б-2-0,7 ГОСТ 9389-75 |
|||||||||||
|
Материал корпуса и затвора |
Сталь 35 |
Сталь 20 |
||||||||||
|
L, мм |
43 |
43 |
45 |
45 |
50 |
50 |
73 |
73 |
73 |
73 |
80 |
85 |
|
D, d резьба трубная цилиндрическая кл. В |
G 1/2 |
G 3/4 |
G 1 |
G 1 1/4 |
G 1 1/2 |
G 2 |
||||||
|
Масса (кг) не более |
0,1 |
0,1 |
0,12 |
0.13 |
0,33 |
0.31 |
0,40 |
0.39 |
0,42 |
0.45 |
0,78 |
0.86 |
