Description
Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.
Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.
МАТЕРИАЛ КОРПУСА:
- АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+50 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- -60...+70 °C.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP54.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 200 000.
ВРЕМЯ ПОЛНОГО ХОДА ЗАСЛОНКИ:
- 80 с (для DN 40-65);
- 60 c (для DN 80-100).
ДИАПАЗОН РЕГУЛИРОВАНИЯ:
- от 0,05 % до 100 % от номинального расхода.
УГОЛ ПОВОРОТА ЗАСЛОНКИ:
- макс. 90O
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных и вертикальных трубопроводах.
ВНИМАНИЕ! Напряжение питания привода SP0 («Regada») - 220 В, 50 Гц
Модификации

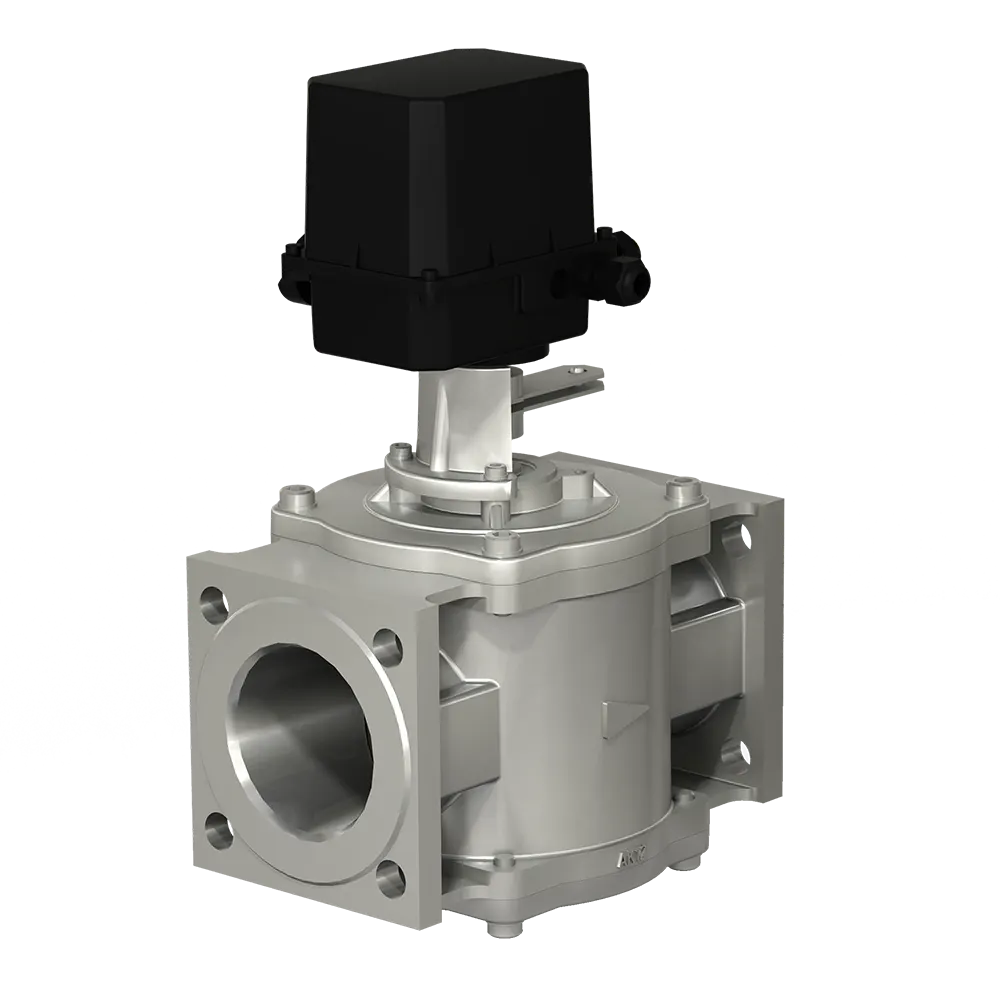

Заслонки регулирующие DN 40-100, с электроприводом (пропорциональное регулирование, привод SP0)
|
Наименование
заслонки |
DN
|
Диапазон присоединительного давления, МПа
|

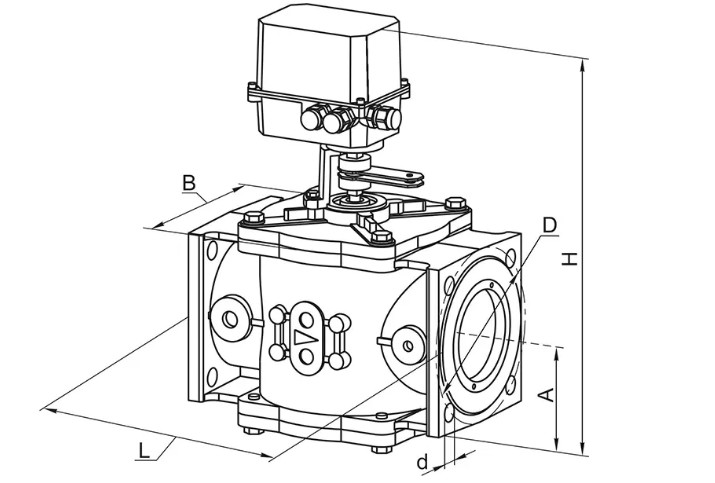

Размеры, мм |
Масса, кг
|
|||||
| L | B | H | A | D | d | ||||
| ЗР1½-6 ПР. | 40 |
0...0,6
|
170* | 110 | 335 | 73 | 100 |
14
|
5,0 |
| ЗР2-6 ПР. | 50 | 0...0,6 | 170* | 118 | 335 | 73 | 110 | 14 | 5,5 |
| ЗР2½-6 ПР. | 65 | 0...0,6 | 235 | 144 | 373 | 86 | 130 | 14 | 8,0 |
| ЗР3-6 ПР. | 80 | 0...0,6 | 258 | 168 | 387 | 95 | 150 |
18
|
9,3 |
| ЗР4-6 ПР. | 100 | 0...0,6 | 278 | 183 | 425 | 108 | 170 | 18 | 11,4 |
* Для заслонок регулирующих ЗР11/2-6 ПР. (DN 40) и ЗР2-6 ПР. (DN 50) строительная длина составляет 162 мм.
