Description

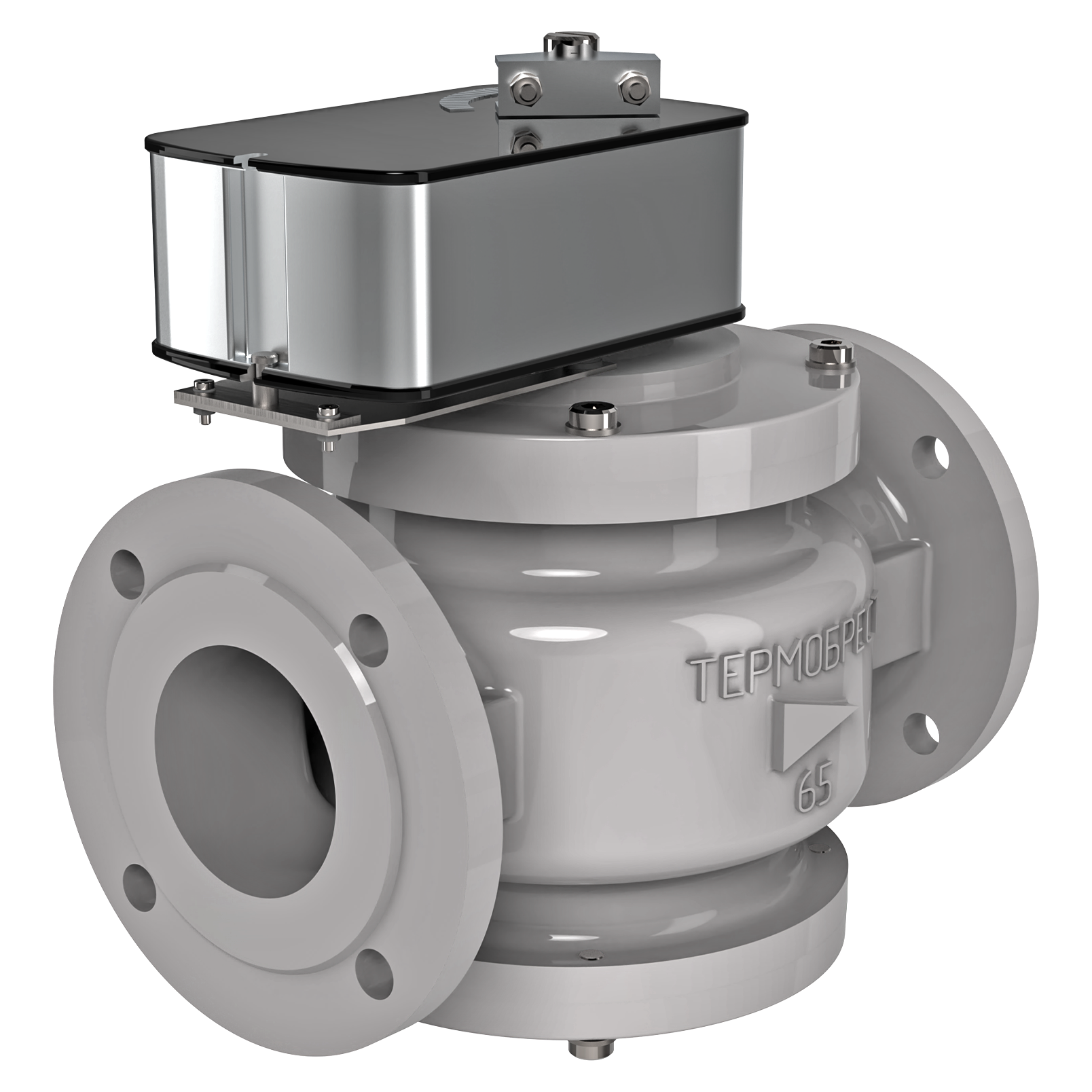

Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.
Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.
МАТЕРИАЛ КОРПУСА:
- легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+50 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- -60...+70 °C.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP54.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 200 000.
ВРЕМЯ ПОЛНОГО ХОДА ЗАСЛОНКИ:
- 55 c / 20 c.
ДИАПАЗОН РЕГУЛИРОВАНИЯ:
- от 0,05 % до 100 % от номинального расхода.
УГОЛ ПОВОРОТА ЗАСЛОНКИ:
- макс. 90°
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных и вертикальных трубопроводах.
Модификации

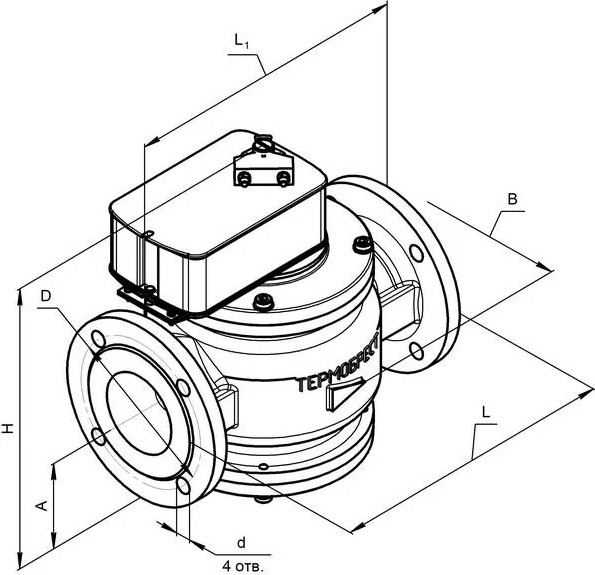

Габаритные и присоединительные размеры заслонок регулирующих DN 40-65, стальных, с электроприводом (позиционное регулирование, привод DA5FU230-DS)
|
Наименование
заслонки
|
DN |
Используемый
электропривод
|
Диапазон
присоединительного
давления, МПа
|
Размеры, мм
|
Масса,
кг
|
||||||
|
L
|
L1
|
B
|
H
|
A
|
D
|
d
|
|||||
| ЗР1 ½-6 ПОЗ. ст. | 40 | DA5FU230-DS | 0...0,6 |
210
|
236
|
130
|
242
|
76
|
100
|
14 | 9 |
| ЗР2-6 ПОЗ. ст. | 50 | DA5FU230-DS | 0...0,6 |
240
|
251
|
146
|
258
|
85
|
110
|
14
|
11,5 |
| ЗР2 ½-6 ПОЗ. ст. | 65 | DA5FU230-DS | 0...0,6 |
270
|
266
|
192
|
283
|
94
|
130
|
14
|
15,5 |
