позиционное регулирование, привод DA20FU230-DS
Description
Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.
Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.
МАТЕРИАЛ КОРПУСА:
- легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+50 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- -60...+70 °C.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP54.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 200 000.
ВРЕМЯ ПОЛНОГО ХОДА ЗАСЛОНКИ:
- 180 c / 30 c.
ДИАПАЗОН РЕГУЛИРОВАНИЯ:
- от 0,05 % до 100 % от номинального расхода.
УГОЛ ПОВОРОТА ЗАСЛОНКИ:
- макс. 90O
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных и вертикальных трубопроводах.
Модификации
|
Наименование
заслонки
|
DN |
Используемый
электропривод
|
Диапазон
присоединительного
давления, МПа
|

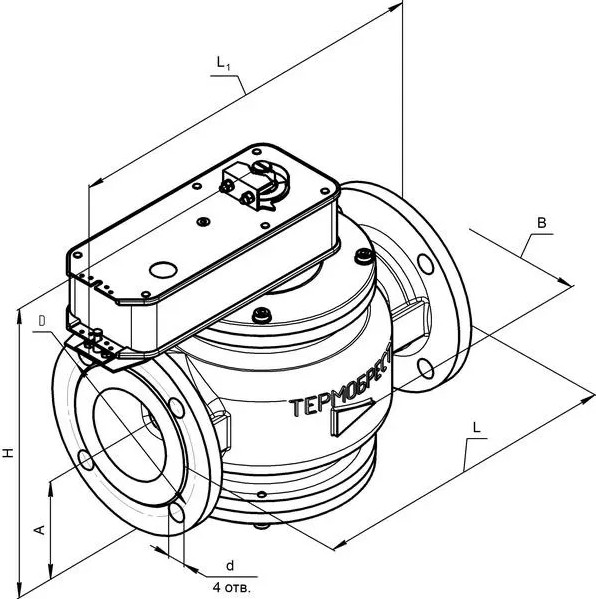

Размеры, мм
|
Масса,
кг
|
||||||
|
L
|
L1
|
B
|
H
|
A
|
D
|
d
|
|||||
| ЗР3-6 ПОЗ. ст. | 80 | DA20FU230-DS | 0,6 |
310
|
362 |
228
|
305
|
109
|
150
|
18 | 23 |
| ЗР4-6 ПОЗ. ст. | 100 |
350
|
382 |
258
|
333
|
118
|
170
|
27,5 | |||
