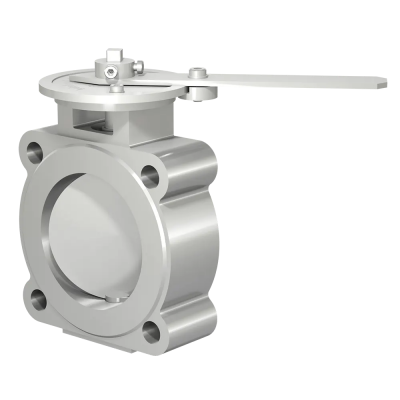

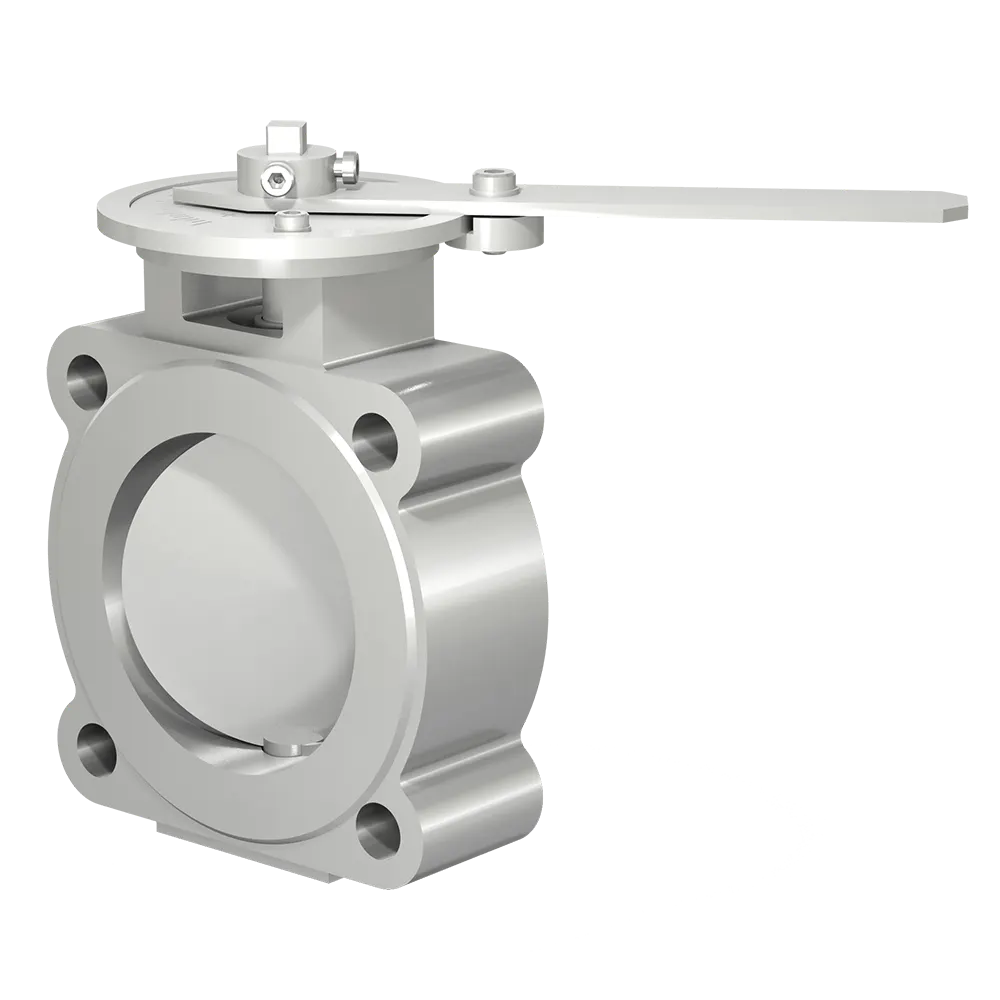

Регулирующие дроссельного типа DN 15-200, с ручным управлением

Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.

Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.

МАТЕРИАЛ КОРПУСА:

• АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+50 °C);
• У2 (-45...+50 °C);
• УХЛ1 (-60...+50 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• -60...+120 °C.

ДИАПАЗОН РЕГУЛИРОВАНИЯ:

• для заслонок DN 32 - от 5 % до 100 % от номинального расхода;
• для заслонок DN 40-200 - от 2% до 100% от номинального расхода.

УГОЛ ПОВОРОТА ЗАСЛОНКИ:

• макс. 90°

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных и вертикальных трубопроводах.
