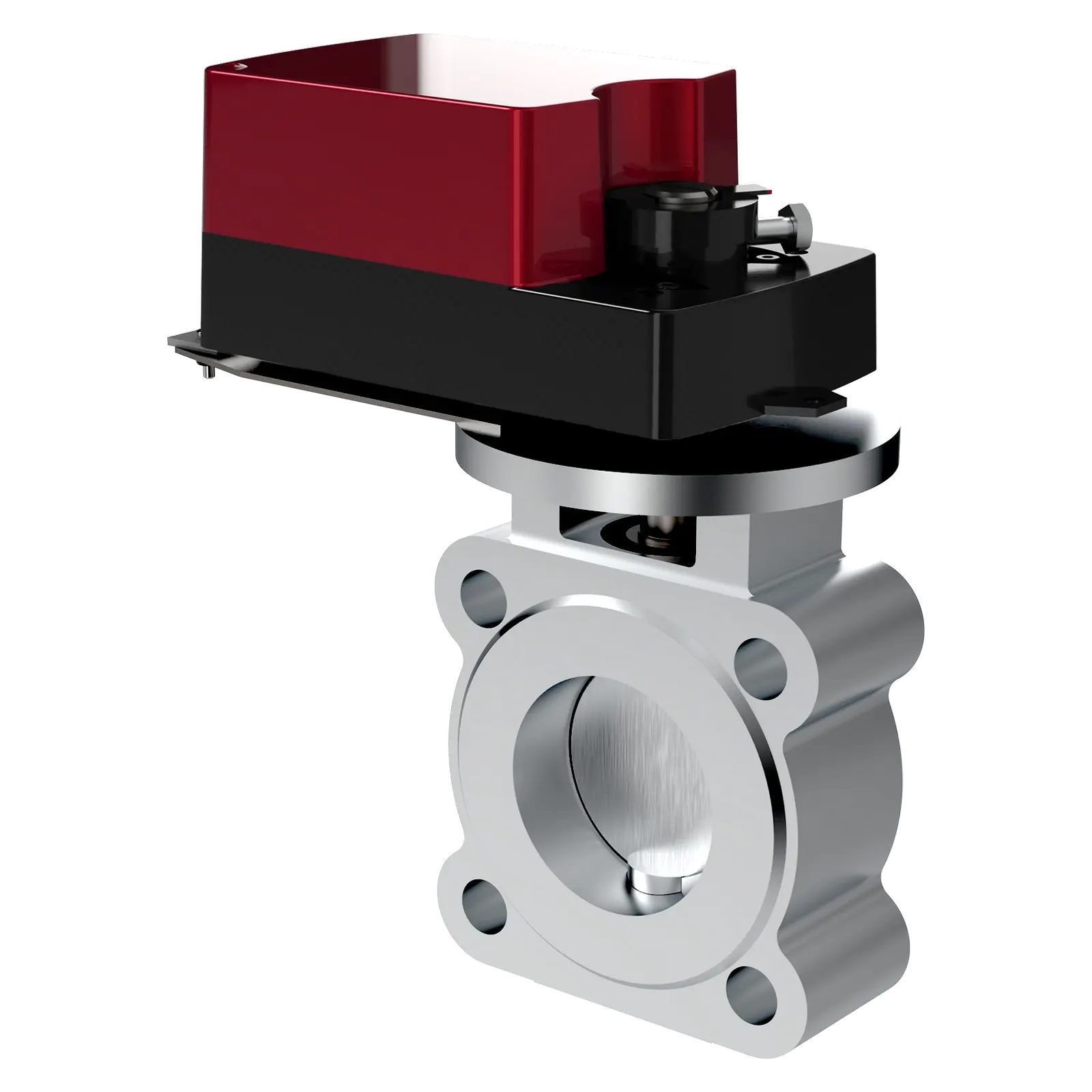

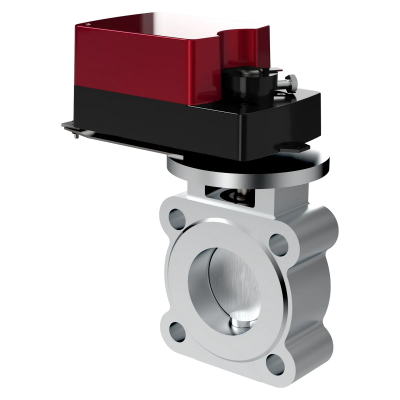

Регулирующие дроссельного типа DN 15-50, с электроприводом

Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.

Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.

МАТЕРИАЛ КОРПУСА:

• АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+50 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• -60...+120 °C.

СТЕПЕНЬ ЗАЩИТЫ:

• общепромышленное исполнение - IP54.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 200 000.

ВРЕМЯ ПОЛНОГО ХОДА ЗАСЛОНКИ:

• DA4MU230-AS - 50 с.

ДИАПАЗОН РЕГУЛИРОВАНИЯ:

• для заслонок DN15...32 - от 5 % до 100 % от номинального расхода;
• для заслонок DN40...50 - от 2 % до 100 % от номинального расхода.

УГОЛ ПОВОРОТА ЗАСЛОНКИ:

• макс. 90O

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных и вертикальных трубопроводах.
