Регулирующие дроссельного типа DN 65-100, с электроприводом Регулирующие DN 125-200, стальные, с электроприводом

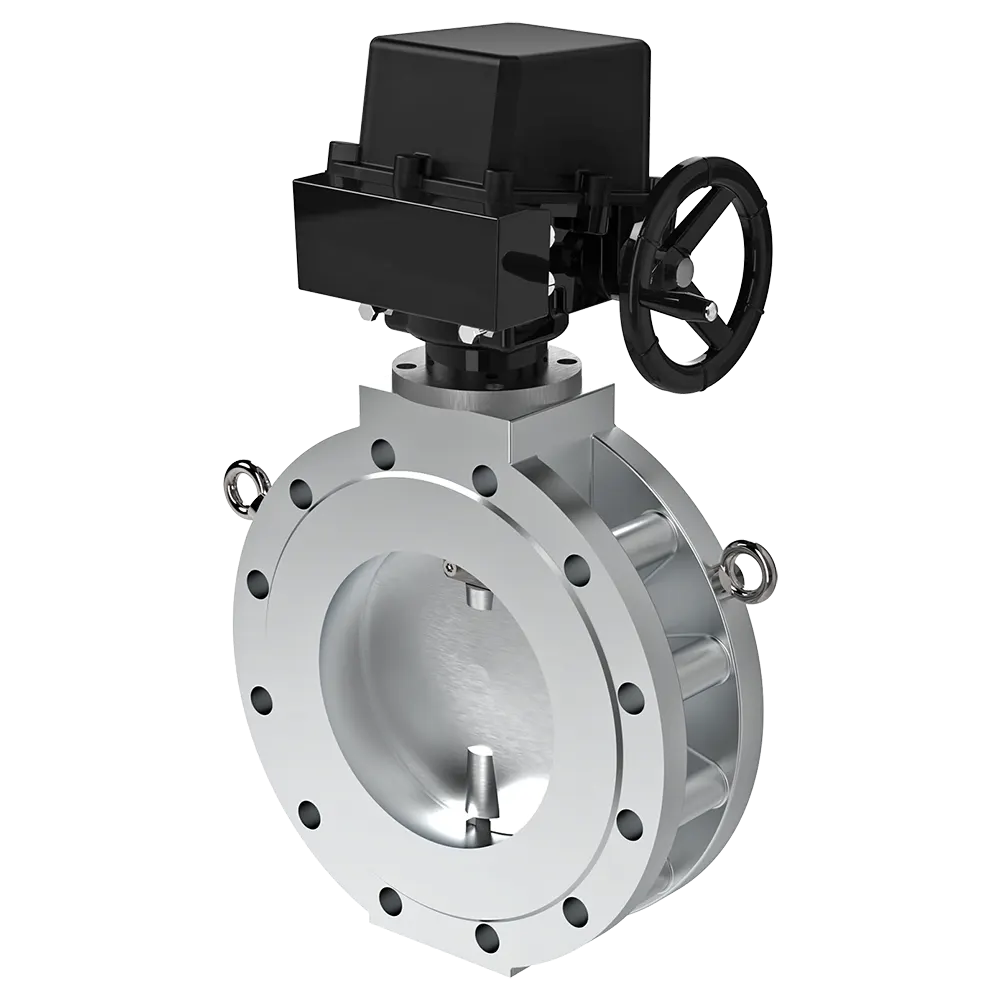

Регулирующие дроссельного типа DN 150-300, стальные, с электроприводом
пропорциональное регулирование, привод SP1-Ex, во взрывозащищенном исполнении
Description
Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.
Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.
Заслонки регулирующие дроссельного типа во взрывозащищенном исполнении изготавливаются с уровнем взрывозащиты "повышенная надежность против взрыва".
Вид взрывозащиты - "с" (конструкционная безопасность).
Маркировка взрывозащиты - Ex II Gb c T4.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+50 °C);
- У2 (-45...+50 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- -60...+120 °C.
Характеристики применяемых электроприводов производства «Regada»
| Номинальный диаметр заслонки регулирующей | Климатическое исполнение |
Обозначение электропривода производства |
Напря-жение питания | Управление | Тип датчика обратной связи | Кол-во конце-вых выклю-чателей | Время пол-ного хода |
| DN 150, 200, 250, 300 | У3.1 (-30...+50 °C) | SP1-Ex 291.1-03 BFA | 220 В, 50 Гц | По напряжению питания | 2000 Ом | 4 | 80 с |
| У3.1 (-30...+50 °C) | SP1-Ex 291.1-03 BVA | 4...20 мА | |||||
| У2 (-45…+50 °C) | SP1-Ex 291.8-03 BFA | 2000 Ом | |||||
| У2 (-45…+50 °C) | SP1-Ex 291.8-03 BVA | 4...20 мА |
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP67.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 200 000.
ВРЕМЯ ПОЛНОГО ХОДА ЗАСЛОНКИ:
- 80 с (для DN 40-65);
- 60 с (для DN 80-100).
ДИАПАЗОН РЕГУЛИРОВАНИЯ:
- от 0,05 % до 100 % от номинального расхода.
УГОЛ ПОВОРОТА ЗАСЛОНКИ:
- макс. 90°
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных и вертикальных трубопроводах.
Модификации

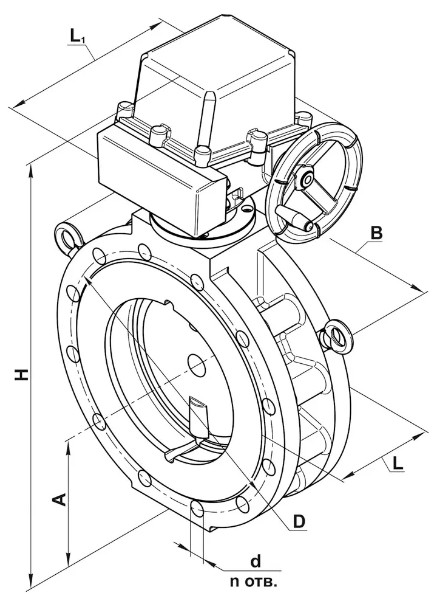

Габаритные и присоединительные размеры заслонок регулирующих дроссельного типа взрывозащищенного исполнения (привод SP1-Ex)
|
Наименование заслонки
|
DN
|
Диапазон присоединительного давления, МПа
|
Размеры, мм |
n
|
Масса, кг
|
||||||
| L | L1 | B | H | A | D | d | |||||
| ЗР6-6 В Е ст. | 150 |
0...0,6
|
88 | 263 | 260 | 553 | 120 | 225 | 18 | 8 | 27 |
| ЗР8-6 В Е ст. | 200 | 0...0,6 | 88 | 263 | 315 | 602 | 146 | 280 | 18 | 8 | 32 |
| ЗР10-6 В Е ст. | 250 | 0...0,6 | 120 | 263 | 425 | 650 | 193 | 350 | 22 | 12 | 70 |
| ЗР12-6 В Е ст. | 300 | 0...0,6 | 120 | 263 | 470 | 705 | 220 | 400 | 22 | 12 | 82 |
