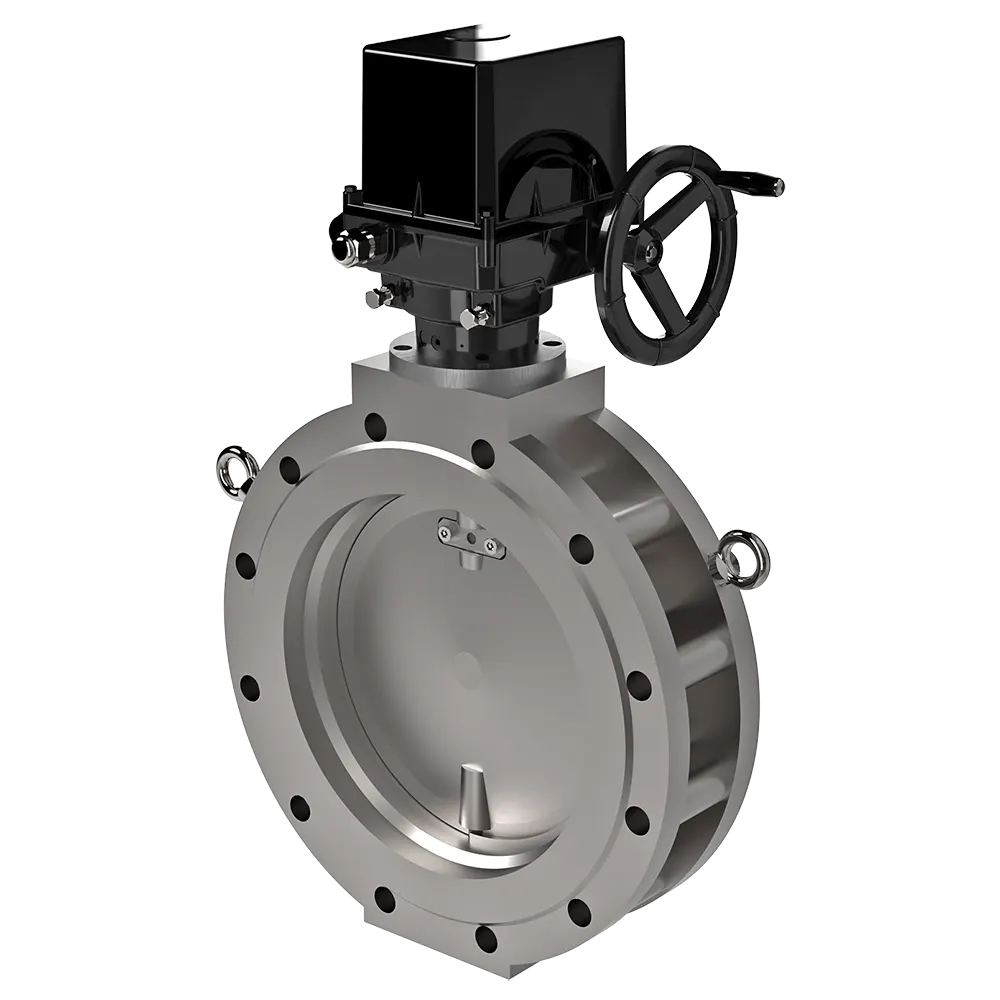

Description
Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.
Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+40 °C);
- У2 (-45...+40 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- -60...+120 °C.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP54.
Характеристика применяемых электроприводов производства "Regada"
| Номинальный диаметр заслонки регулирующей | Климатическое исполнение | Обозначение электропривода производства "Regada" (Словакия) Общепромышленное исполнение | Напря-жение пита-ния | Управление | Тип датчика поло-жения обратной связи | Кол-во конце-вых выклю-чателей | Время полного хода |
| DN 150, 200 | У3.1 (-30...+50 °C) | SP0 280.0-08 BFC/03 |
220 В, 50 Гц |
По напряже-нию питания | 2000 Ом | 4 | 60 с |
| SP0 280.0-08 BBC/03 | 100 Ом | ||||||
| SP0 280.0-08 BSC/03 | 4...20 мА | ||||||
| У2 (-45...+50 °C) | SP1 281.8-03 BFA/16 | 2000 Ом | 80 с | ||||
| SP1 281.8-03 BVA/16 | 4...20 мА | ||||||
| DN 250, 300 | У3.1 (-30...+50 °C) | SP1 281.1-03 BFA/00 | 2000 Ом | ||||
| SP1 281.1-03 BBA/00 | 100 Ом | ||||||
| SP1 281.1-03 BVA/00 | 4...20 мА | ||||||
| У2 (-45...+50 °C) | SP1 281.8-03 BFA/16 | 2000 Ом | |||||
| SP1 281.8-03 BVA/16 | 100 Ом |
ДИАПАЗОН РЕГУЛИРОВАНИЯ:
- от 2 % до 100 % от номинального расхода.
УГОЛ ПОВОРОТА ЗАСЛОНКИ:
- макс. 90°
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных и вертикальных трубопроводах.
Модификации
Заслонки регулирующие дроссельного типа в стальном корпусе
(DN 150, 200, пропорциональное регулирование)

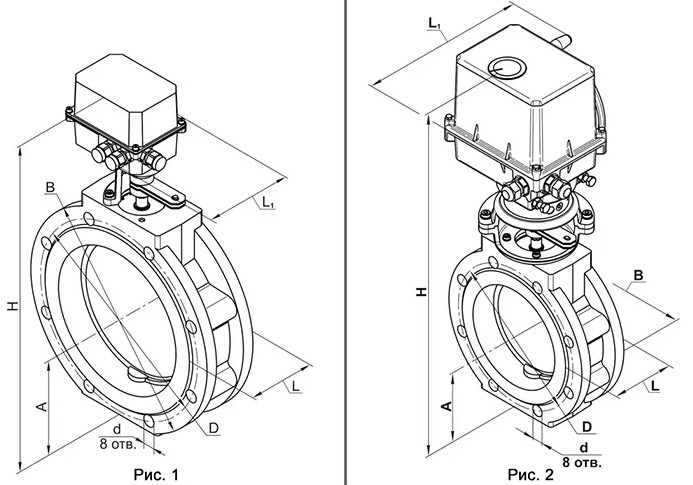

Габаритные и присоединительные размеры заслонок регулирующих дроссельного типа DN 150, 200 (пропорциональное регулирование, приводы SP0, SP1)
|
Наименование
заслонки
|
DN |
Диапазон
присоединительного
давления, МПа
|
Размеры, мм
|
Масса,
кг
|
Рис.
|
||||||
|
L
|
L1
|
B
|
H
|
A
|
D
|
d
|
|||||
| ЗР6-6 В ПР. ст. | 150 | 0...0,6 | 88 | 143 | 260 | 452 | 120 | 225 | 18 | 18 | 1 |
| ЗР8-6 В ПР. ст. | 200 | 0...0,6 | 88 | 143 | 315 | 502 | 146 | 280 | 18 | 23 | 1 |
| ЗР6-6 В ПР. ст., У2 | 150 | 0...0,6 | 88 | 285 | 260 | 553 | 120 | 225 | 18 | 26 | 2 |
| ЗР8-6 В ПР. ст., У2 | 200 | 0...0,6 | 88 | 285 | 315 | 602 | 146 | 280 | 18 | 31 | 2 |
Заслонки регулирующие дроссельного типа в стальном корпусе
(DN 250, 300, пропорциональное регулирование)

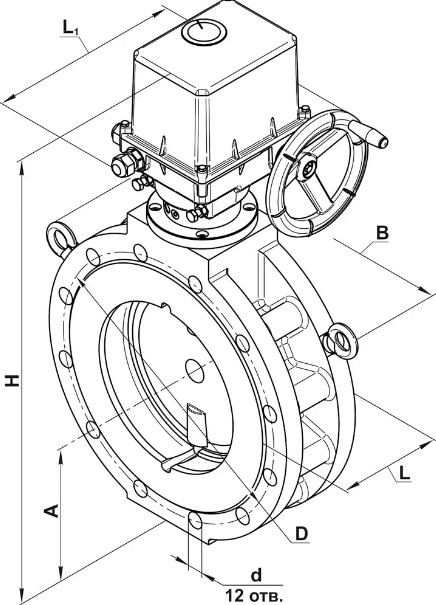

Габаритные и присоединительные размеры заслонок регулирующих дроссельного типа общепромышленного исполнения (привод SP1)
|
Наименование
заслонки
|
DN |
Диапазон
присоединительного
давления, МПа
|
Размеры, мм
|
Масса,
кг
|
||||||
|
L
|
L1
|
B
|
H
|
A
|
D
|
d
|
||||
| ЗР10-6 В ПР. ст. | 250 | 0...0,6 | 120 | 252 | 425 | 645 | 193 | 350 | 22 | 68 |
| ЗР12-6 В ПР. ст. | 300 | 0...0,6 | 120 | 252 | 470 | 700 | 220 | 400 | 22 | 80 |
