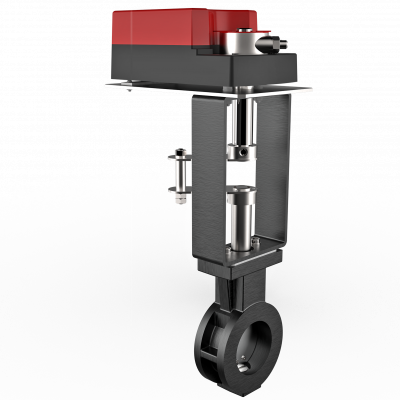

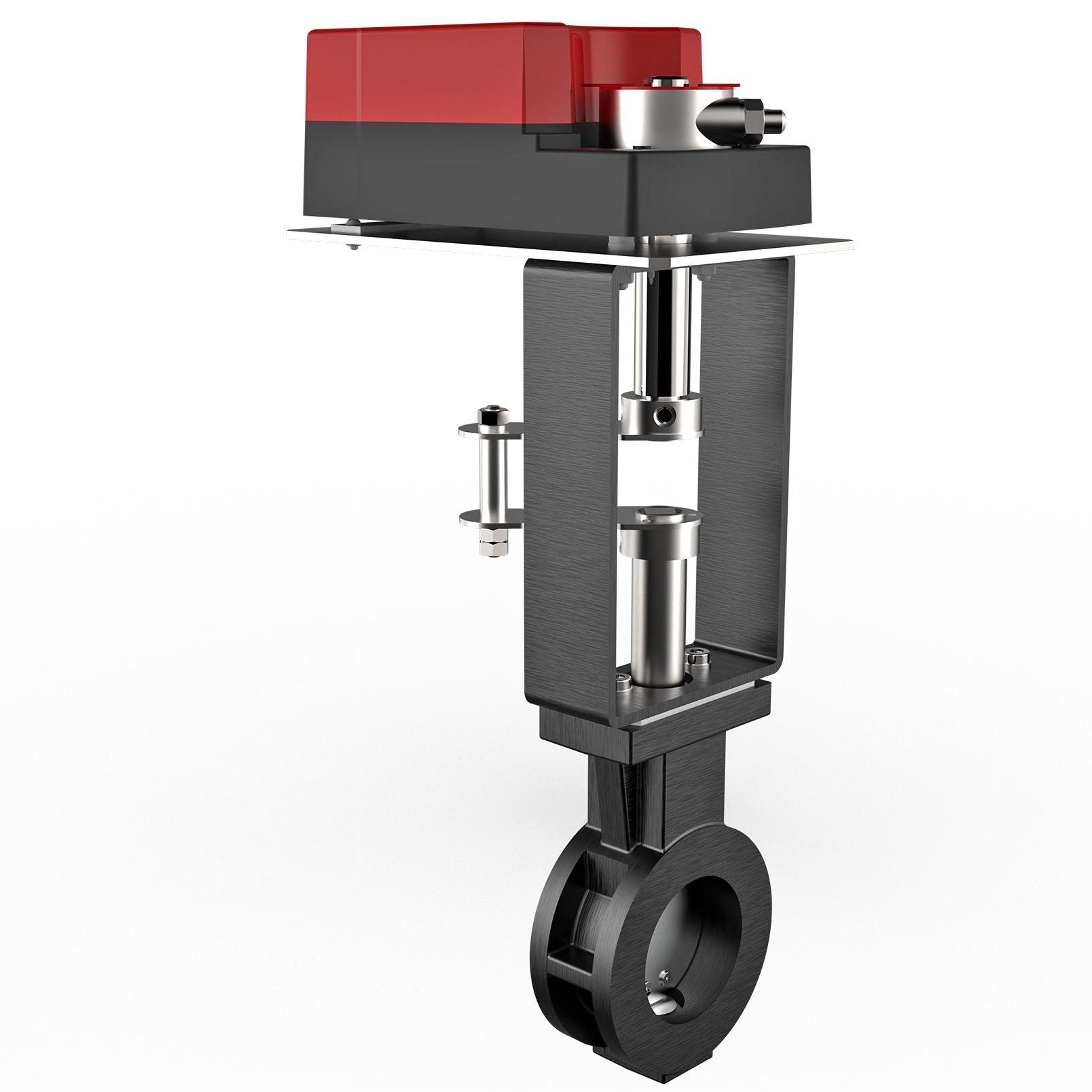

Регулирующие дроссельного типа DN 50-100, высокотемпературные, стальные, с электроприводом
пропорциональное регулирование, привод DA8MU230-AS
Description
Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.
Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.
МАТЕРИАЛ КОРПУСА:
- легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+50 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- -20...+350 °C.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP54.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 300 000.
ВРЕМЯ ПОЛНОГО ХОДА ЗАСЛОНКИ:
- 55 c.
ДИАПАЗОН РЕГУЛИРОВАНИЯ:
- от 10 % до 100 % от номинального расхода.
УГОЛ ПОВОРОТА ЗАСЛОНКИ:
- макс. 90O
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных и вертикальных трубопроводах.
Модификации

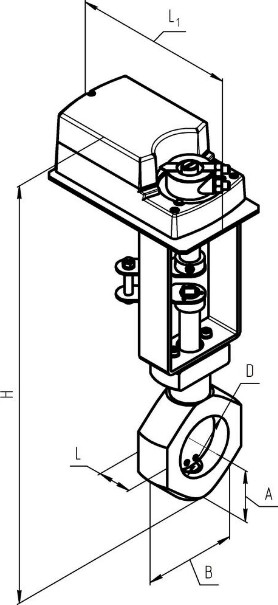

Габаритные и присоединительные размеры заслонок регулирующих дроссельного типа DN 50-100, высокотемпературных, стальных, с электроприводом (пропорциональное регулирование, привод DA8MU230-AS)
|
Наименование
заслонки
|
DN |
Используемый
электропривод
|
Диапазон
присоединительного
давления, МПа
|
Размеры, мм
|
Масса,
кг
|
|||||
|
H
|
A |
B
|
L
|
L1
|
D
|
|||||
| ЗР2-6 В Т ПР. ст. | 50 | DA8MU230-AS | 0...0,6 |
386
|
51 |
100
|
40 | 190 |
57
|
7 |
| ЗР2 ½-6 В Т ПР. ст. | 65 | DA8MU230-AS | 0...0,6 |
406
|
60 |
110
|
40
|
190 |
67
|
8 |
| ЗР3-6 В Т ПР. ст. | 80 | DA8MU230-AS | 0...0,6 |
434
|
73 |
128
|
45 | 190 |
87
|
9 |
| ЗР4-6 В Т ПР. ст. | 100 | DA8MU230-AS | 0...0,6 |
453
|
81 |
150
|
45
|
190 |
107
|
10 |
