Газорегуляторный пункт

Описание

Данное оборудование предназначено для понижения давления газа с целью дальнейшего распределения между потребителями.

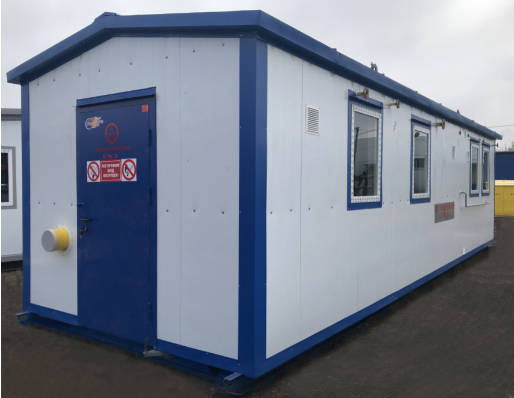

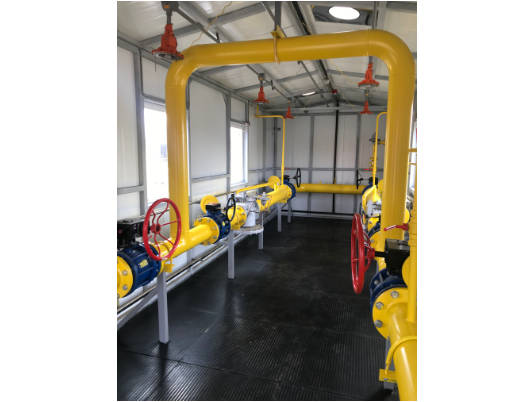

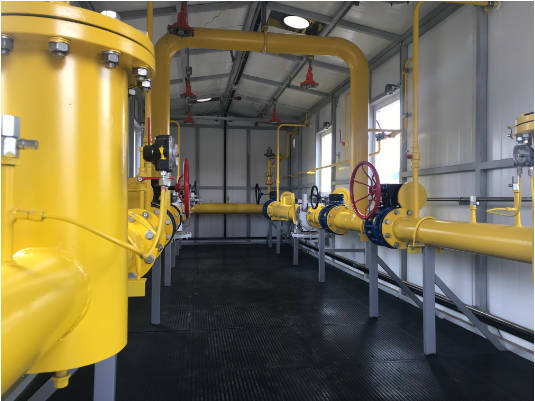

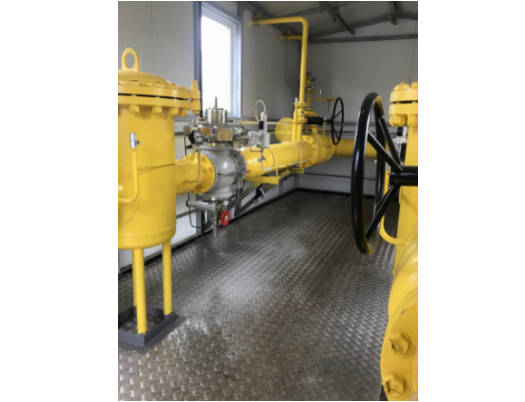

ГРПШ, ЭС-ГРПШ, ШРП и другие модификации собираются в шкафах на стальной раме. Также имеется вариант в транспортабельном блоке из металлопрофиля для размещения на охраняемой территории комплекса или предприятия.

Шкафной газораспределительный пункт ШРП включает в свой состав множество различного регулирующего и предохранительного оборудования, поэтому он выполняет не только распределительные функции.

ГРПШ ГАЗСЕРТ также предотвращает любые аварии на линии в случае различных факторов. Например, отключает нагрузку от газопровода при разгерметизации магистрали и обеспечивает аварийное отключение потребителей в случае резкого увеличения давления.

Особенности оборудования

Газораспределительные пункты бывают разных типов в зависимости от назначения.

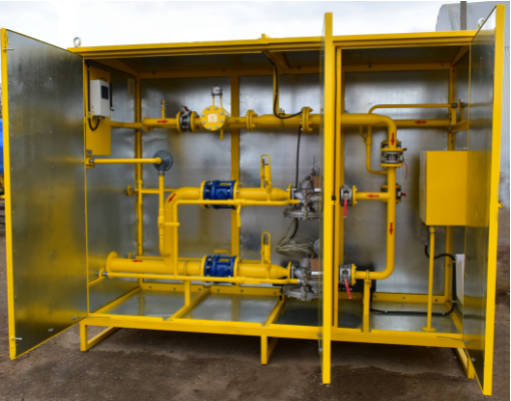

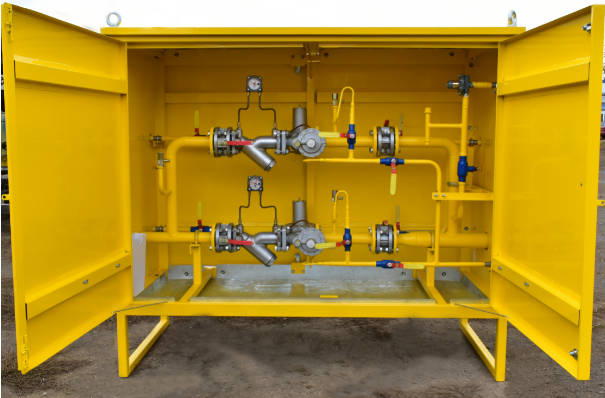

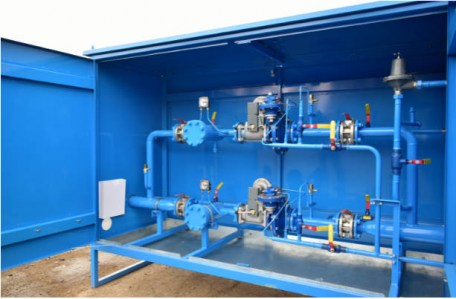

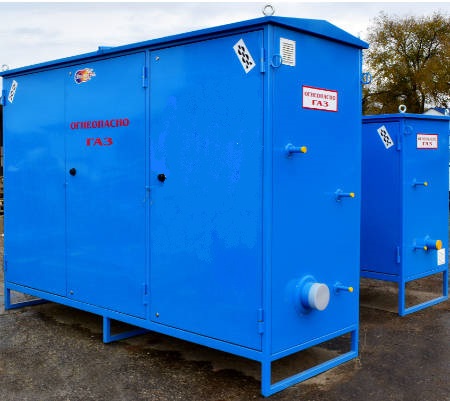

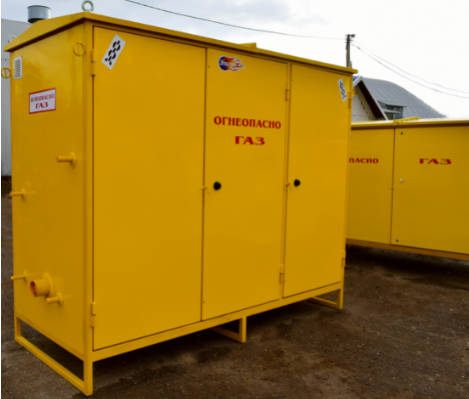

ГРПШ – распределительный пункт шкафной, то есть, собран в виде шкафа с дверями с разных сторон для организации доступа ко всем компонентам оборудования. Модификации: ГРПШ-05-2У1, ГРПШ-13-2НУ1, ГРПШ-04-2У1 и др.

ГРУ представляют собой оборудование, собранное на стальной сварной раме. Они предназначены для монтажа в отапливаемых помещениях, как правило, в специальных зданиях, к которым подведено центральное отопление. По нормам все ГРУ газораспределительные установки данного типа должны соединяться с потребителем газа открытым проемом.

ГРПШ 04 или иной модификации применяется как новое оборудование, для расширения возможностей имеющегося и как замена устаревшего.

Типы газораспределительного оборудования в зависимости от исполнения:

• шкафные (ГРПШ);

• на раме (ГРУ).

Технические характеристики

ГРУ и ГРПШ заказывают в зависимости от вида помещения, где оно монтируются.

Установки отличаются от шкафных отсутствием стенок, которые защищали бы его от вмешательства извне.

Выбор ШРП должен осуществляться в зависимости от характеристик, к которым относится:

• Степень редуцирования природного газа. Имеет 2 и более ступеней в зависимости от входного давления.

• Уровень выходного давления, которое газорегуляторный блочный пункт или иной должен поддерживать на неизменном значении. Представлены установки с рабочим выходным давлением от 0,05 до 1,2 Мпа.

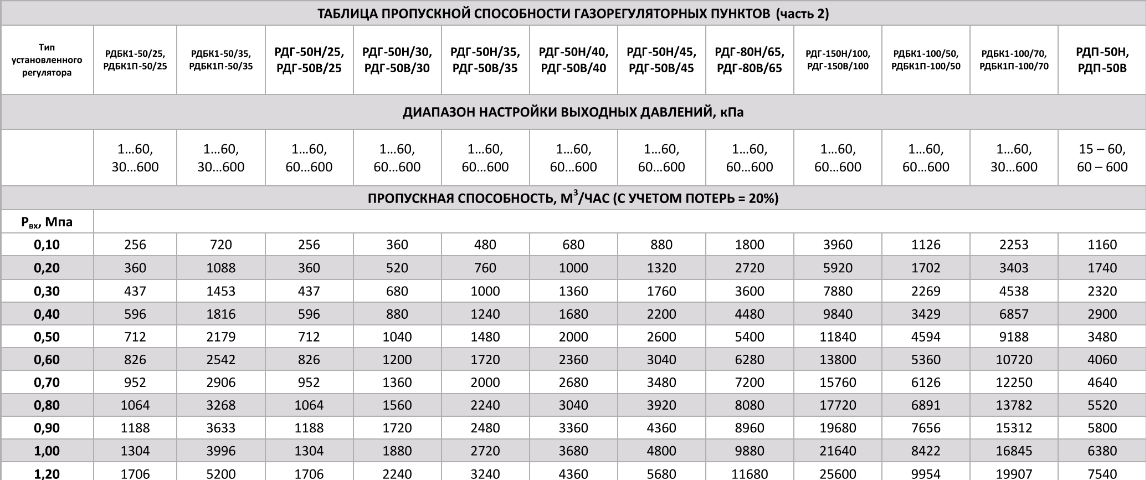

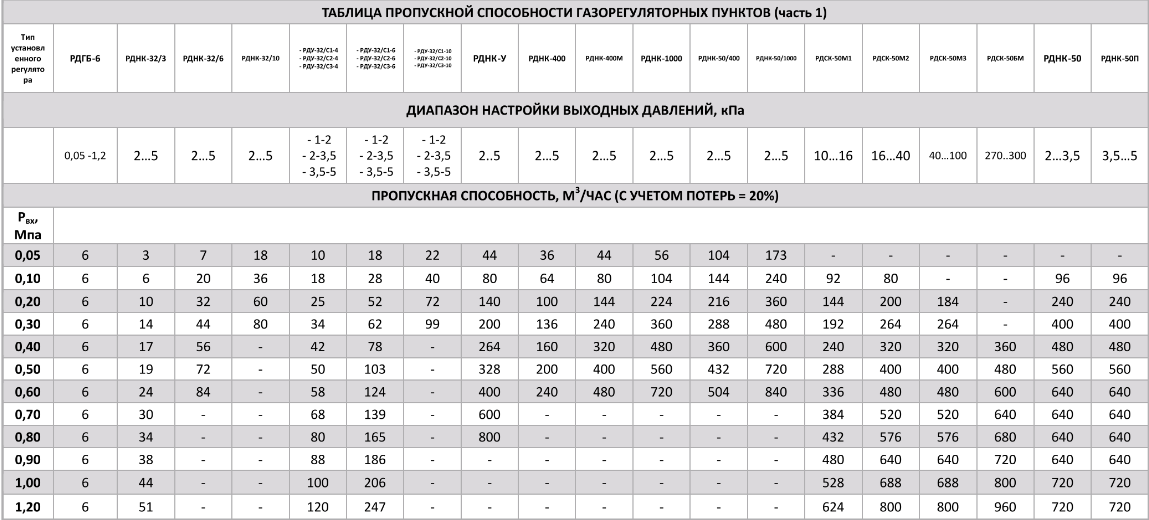

• Пропускная способность. Производство газорегуляторных установок ГРУ и газорегуляторных пунктов шкафных и блочных осуществляется для определенных условий эксплуатации. Чем больше потребителей к нему будет подключено, тем выше должна быть пропускная способность. Для предприятия можно выбрать установки с любой проектной производительностью.

• Диапазон настройки рабочего давления. Данная характеристика выбирается в соответствии с заданными условиями работы. Оборудование производится на разные пределы, что обусловлено возможностями используемых регуляторов и различной предохранительной арматуры. ГРПБ с диапазонами: 0.05-1.2, 2-5, 10-16, 16-40 и др.

Оборудование соответствует

• требованиям технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) по схеме декларирования 5д,
• требованиям нормативных документов ТУ 4859-001-72535528-2004 для использования в районах с сейсмической активностью по шкале MSK-64 до 9-ти балов.
