Пункт учета расхода газа

Узлы учёта и расхода газа ШУУРГ, ПУРГ, БУУРГ, УУРГ

Описание

Принцип действия узла учета газа для котельной или иного объекта заключается в пропускании потока газообразной рабочей среды, которая также проходит сквозь рабочий орган учетного механизма. В качестве последнего используются вихревые, ротационные, турбинные или иные виды счетчиков.

Смысл состоит в том, чтобы проконтролировать количество проходящего газа без его заметного снижения на выходе. Представленные узлы  создают минимальную разность давлений на входе и выходе, соответственно, обладают минимальной погрешностью измерений.

Учет газа только ротационными или иными видами механизмов не является корректным, потому что рабочая среда постоянно изменяется. Речь идет о температуре и давлении, поэтому для автоматической коррекции измерений используются вспомогательные устройства – датчики температуры и давления.

Виды узлов учёта

В зависимости от места размещения и способа монтажа оборудование для учета расхода газа может быть следующих разновидностей:

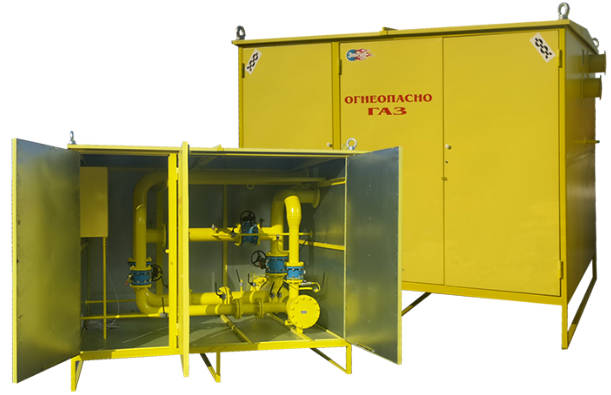

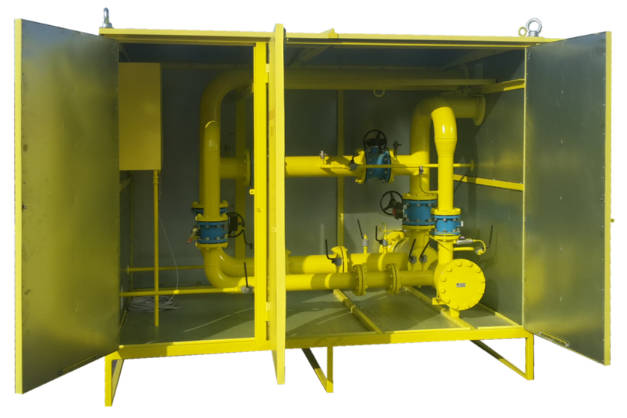

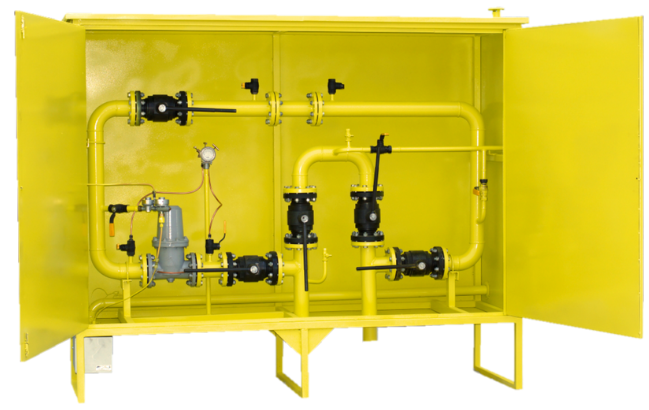

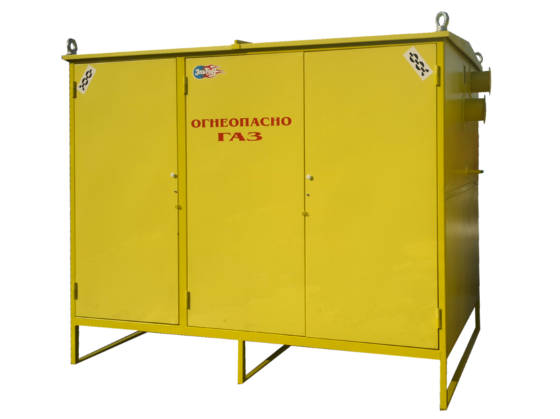

• ШУУРГ и ПУРГ – установки монтируются в шкафах для удобства обслуживания. Конструкция оснащается дверьми и замками для исключения внепланового проникновения.

• БУУРГ – блочные транспортабельные узлы учета расхода газа. Имеют небольшие габариты и предназначены для перемещения на разные объекты.

• УУРГ – установки на раме открытого типа. Такие узлы учета расхода газа предназначены для монтажа в закрытых отапливаемых помещениях.

В состав любого пункта учета расхода газа входят:

• счетчики ротационные, вихревые или иного типа;

• датчики температуры и давления для электронной корректировки измерений;

• устройства телеметрии для передачи данных по беспроводной или проводной сети.

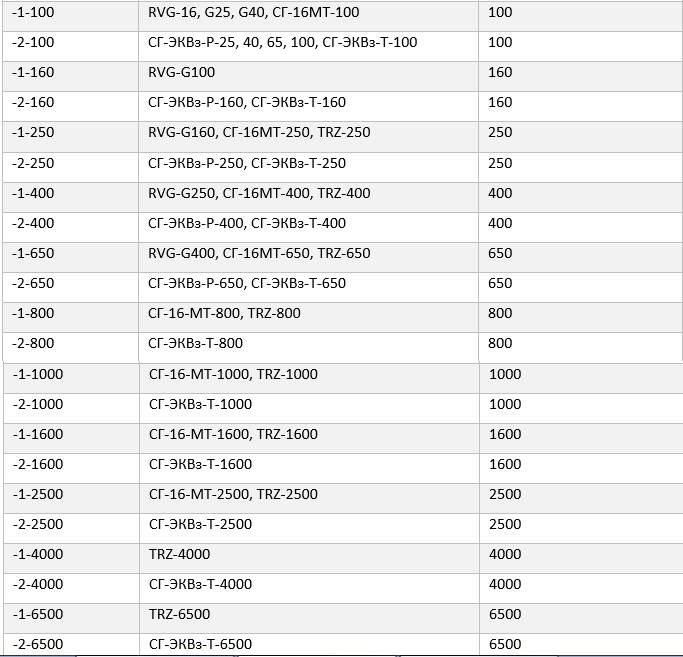

Технические характеристики

Оборудование соответствует

• требованиям технического регламента Таможенного союза ТР ТС 010/2011,
• требованиям нормативных документов ТУ 4213-012-72535528-2005.
