Фланцевые DN 125 - 200
Описание

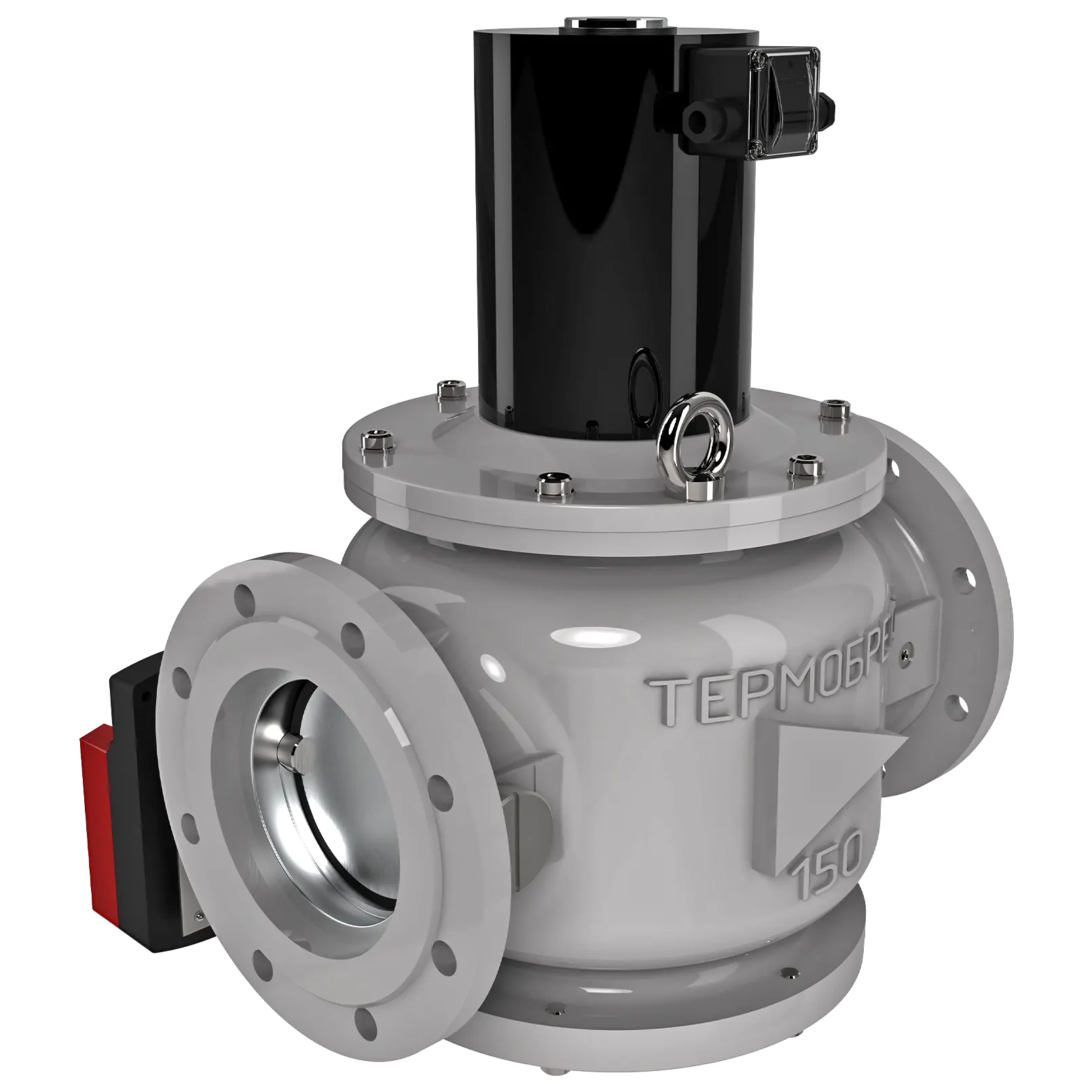

Фланцевые клапаны DN 125 - 200, стальные, с электроприводом регулятора расхода (привод DA24MU230-AS) и датчиком положения предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
В конструкцию клапана встроена дроссельная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно дроссельная заслонка находится по ходу газа перед основным затвором.
Исполнение клапанов позволяет использовать их в качестве запорно-регулирующего органа для горелочных и иных устройств, где необходимо наличие отсечки и возможности регулировки расхода газа.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь;
- Серый или высокопрочный чугун.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-60...+70 °C) – по умолчанию;
- (-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:
- общепромышленное исполнение - IP65.
СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:
- общепромышленное исполнение - IP54.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 300 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- 20 срабатываний.
НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ, В:
- 220, 110, 24 переменного тока;
- 24 постоянного тока.
УГОЛ ПОВОРОТА РЕГУЛЯТОРА РАСХОДА:
- 90О.
ТИП ДАТЧИКА:
- индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:
- 10...30 В постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных участках трубопровода катушкой вверх.
Модификации

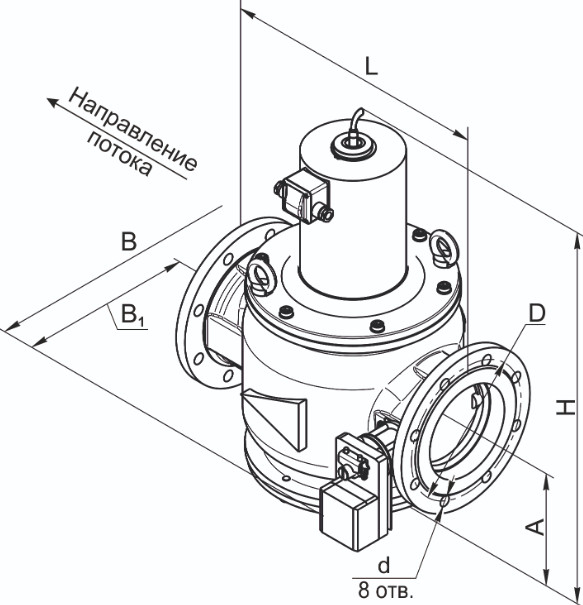

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 125 - 200 с электроприводом регулятора расхода (привод DA24MU230-AS) и датчиком положения
Наименование
клапана
|
DN
|
Соед.,
дюйм
|
Диапаз.
присоед.
давл-я,
МПа
|
Размеры, мм |
Потреб.
мощн.,
Вт, не более**
|
Масса, кг
|
Коэф.
сопр.*
|
||||||
L | B | B1 | H | A | D | d | |||||||
Используемый электропривод DA24MU230-AS ("HOOCON", Китай) | |||||||||||||
ВН5М-1КП ст. | 125 | 5 | 0...0,1 | 400 | 355 | 202 | 592 | 240 | 200 | 18 | 110/55 | 58 | 14,5 |
ВН5М-3КП ст. | 125 | 5 | 0...0,3 | 400 | 355 | 202 | 592 | 240 | 200 | 18 | 110/55 | 58 | 14,5 |
ВН5М-6КП ст. | 125 | 5 | 0...0,6 | 400 | 355 | 202 | 592 | 240 | 200 | 18 | 110/55 | 58 | 14,5 |
ВН6М-1КП ст. | 150 | 6 | 0...0,1 | 470 | 383 | 215 | 605 | 175 | 225 | 18 | 220/110 | 109 | 7,1 |
ВН6М-3КП ст. | 150 | 6 | 0...0,3 | 470 | 383 | 215 | 605 | 175 | 225 | 18 | 220/110 | 109 | 7,1 |
ВН6М-6КП ст. | 150 | 6 | 0...0,6 | 470 | 383 | 215 | 605 | 175 | 225 | 18 | 220/110 | 109 | 7,1 |
ВН8М-1КП ст. | 200 | 8 | 0...0,1 | 600 | 460 | 243 | 761 | 229 | 280 | 18 | 220/110 | 153 | 11,2 |
ВН8М-3КП ст. | 200 | 8 | 0...0,3 | 600 | 460 | 243 | 761 | 229 | 280 | 18 | 220/110 | 153 | 11,2 |
ВН8М-6КП ст. | 200 | 8 | 0...0,6 | 600 | 460 | 243 | 761 | 229 | 280 | 18 | 220/110 | 153 | 11,2 |
