Фланцевые DN 125-300
Описание

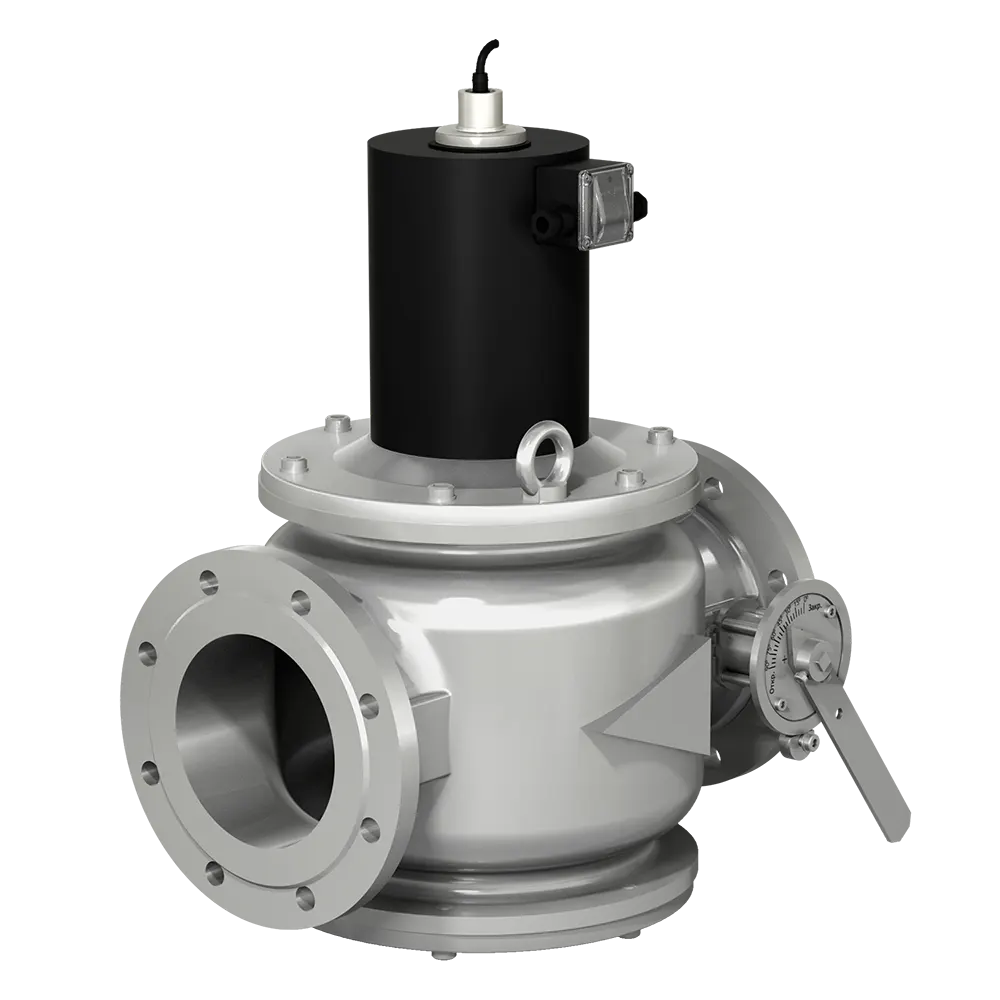

Фланцевые клапаны DN 125-300, стальные, с ручным регулятором расхода и датчиком положения предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая ручку по стрелке в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа. Конструктивно регулятор расхода расположен до запорного органа (затвора). Клапаны оснащены информационной шкалой, указывающей угол поворота регулятора.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь (для DN 125 – 300);
- Серый или высокопрочный чугун (только для DN 150, 200).
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ2 (-60...+60 °С);
- УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-60...+70 °C) – по умолчанию;
- (-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP65;
- взрывозащищенное исполнение - IP67.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 300 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- 150 срабатываний.
НАПРЯЖЕНИЕ ПИТАНИЯ, В:
- 220, 110, 24 переменного тока;
- 220, 110, 24 постоянного тока.
ТИП ДАТЧИКА:
- индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:
- 10...30 В постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных участках трубопровода катушкой вверх. По специальному заказу для DN 125, 150, 200 возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
Модификации

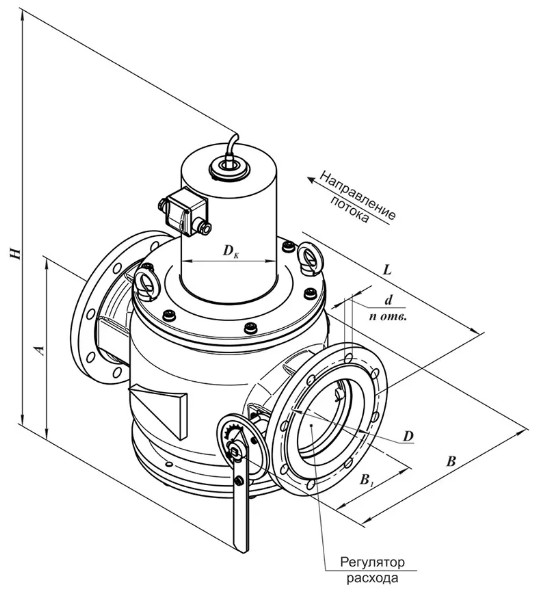

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 125-300 с ручным регулятором расхода и датчиком положения
Наименование
клапана
|
DN
|
Соединение,
дюйм
|
Диапазон
присоед.
давл-я,
МПа
|
Размеры, мм |
Потребл.
мощность,
Вт, не более*
|
Масса, кг
|
Коэф.
сопр.**
|
||||||||
L | B | B1 | DK | Н | А | D | d | n | |||||||
ВН5Н-1КП ст. | 125 | 5 | 0...0,1 | 400 | 305 | 153 | 100 | 560 | 205 | 200 | 18 | 8 | 110 / 55 | 55 | 8,0 |
ВН5Н-3КП ст. | 125 | 5 | 0...0,3 | 400 | 305 | 153 | 100 | 560 | 205 | 200 | 18 | 8 | 110 / 55 | 55 | 8,0 |
ВН5Н-6КП ст. | 125 | 5 | 0...0,6 | 400 | 305 | 153 | 100 | 560 | 205 | 200 | 18 | 8 | 110 / 55 | 55 | 8,0 |
ВН6Н-1КП ст. | 150 | 6 | 0...0,1 | 470 | 330 | 172 | 155 | 605 | 205 | 225 | 18 | 8 | 220 / 110 | 108 | 7,1 |
ВН6Н-3КП ст. | 150 | 6 | 0...0,3 | 470 | 330 | 172 | 155 | 605 | 205 | 225 | 18 | 8 | 220 / 110 | 108 | 7,1 |
ВН6Н-6КП ст. | 150 | 6 | 0...0,6 | 470 | 330 | 172 | 155 | 605 | 205 | 225 | 18 | 8 | 220 / 110 | 108 | 7,1 |
ВН8Н-1КП ст. | 200 | 8 | 0...0,1 | 600 | 430 | 215 | 155 | 761 | 222 | 280 | 18 | 8 | 220 / 110 | 152 | 11,2 |
ВН8Н-3КП ст. | 200 | 8 | 0...0,3 | 600 | 430 | 215 | 155 | 761 | 222 | 280 | 18 | 8 | 220 / 110 | 152 | 11,2 |
ВН8Н-6КП ст. | 200 | 8 | 0...0,6 | 600 | 430 | 215 | 155 | 761 | 222 | 280 | 18 | 8 | 220 / 110 | 152 | 11,2 |
ВН10Н-1КП ст. | 250 | 10 | 0...0,1 | 700 | 550 | 275 | 215 | 895 | 298 | 350 | 22 | 12 | 230 / 115 | 320 | 11,2 |
ВН10Н-3КП ст. | 250 | 10 | 0...0,3 | 700 | 550 | 275 | 215 | 895 | 298 | 350 | 22 | 12 | 230 / 115 | 320 | 11,2 |
ВН10Н-6КП ст. | 250 | 10 | 0...0,6 | 700 | 550 | 275 | 215 | 895 | 298 | 350 | 22 | 12 | 230 / 115 | 320 | 11,2 |
ВН12Н-1КП ст. | 300 | 12 | 0...0,1 | 850 | 650 | 325 | 215 | 1110 | 330 | 400 | 22 | 12 | 350 / 175 | 460 | 11,2 |
ВН12Н-3КП ст. | 300 | 12 | 0...0,3 | 850 | 650 | 325 | 215 | 1110 | 330 | 400 | 22 | 12 | 350 / 175 | 460 | 11,2 |
ВН12Н-6КП ст. | 300 | 12 | 0...0,6 | 850 | 650 | 325 | 270 | 1110 | 330 | 400 | 22 | 12 | 350 / 175 | 460 | 11,2 |
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
** При полностью открытом регуляторе расхода.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
