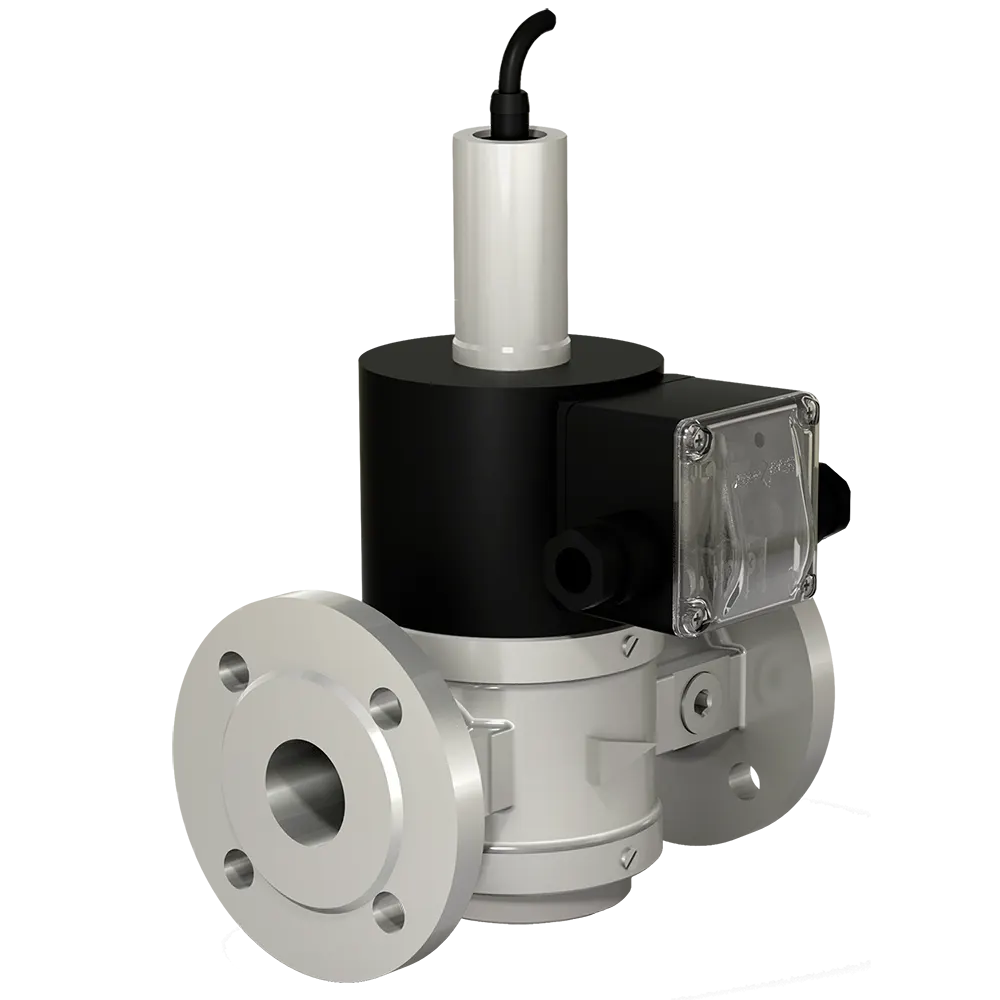

Фланцевые DN 15-25

стальные, нормально-открытые, с датчиком положения
Description

Описание

Фланцевые DN 15-25, стальные, нормально-открытые, с датчиком положения предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

МАТЕРИАЛ КОРПУСА:

  • Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ2 (-60...+60 °С);
  • УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-60...+70 °C) – по умолчанию;
  • (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ:

  • общепромышленное исполнение - IP65;
  • взрывозащищенное исполнение - IP67.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

  • 1 000 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

  • 1000 срабатываний.

ПОТРЕБЛЯЕМЫЙ ТОК ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ В МОМЕНТ ОТКРЫТИЯ КЛАПАНА, НЕ БОЛЕЕ:

  • для исполнения 220 В - 150 мА;
  • для исполнения 110 В - 300 мА;
  • для исполнения 24 В – 1 300 мА.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

  • 220, 110, 24, 12 переменного тока;
  • 220, 110, 24, 12 постоянного тока.

ТИП ДАТЧИКА:

  • индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.

НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:

  • 10...30 В постоянного тока.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз.

Модификации

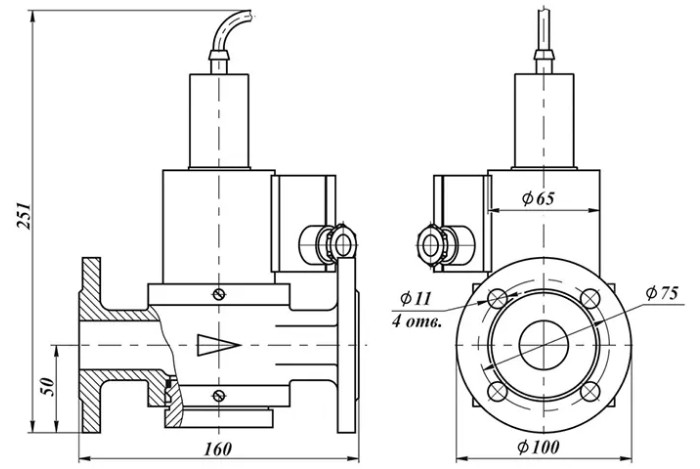

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 15-25, нормально-открытые, с датчиком положения

Наименование
клапана
DN
Соединение,
дюйм
Диапазон
присоедин.
давления,
МПа
Размеры, мм
Потребл.
мощность,
Вт, не более**
Масса, кг
Коэф-т сопрот.
L B DK Н А D d
ВФ½Н-4П ст. фл. 15 ½ 0…0,4 146 80 65 (80)* 241 43,5 55 11
25 / 12,5
3,7 (4,8)* 5,2
ВФ½Н-6П ст. фл. 15 ½ 0…0,6 146 80 65 (80)* 241 43,5 55 11
25 / 12,5
3,7 (4,8)* 5,2
ВФ¾Н-4П ст. фл. 20 ¾ 0…0,4 150 90 65 (80)* 242 45 65 11 25 / 12,5 3,8 (4,9)* 8,0
ВФ¾Н-6П ст. фл. 20 ¾ 0…0,6 150 90 65 (80)* 242 45 65 11 25 / 12,5 3,8 (4,9)* 8,0
ВФ1Н-4П ст. фл. 25 1 0…0,4 160 100 65 (80)* 251 50 75 11 25 / 12,5 4,6 (5,7)* 10,5
ВФ1Н-6П ст. фл. 25 1 0…0,6 160 100 65 (80)* 251 50 75 11 25 / 12,5 4,6 (5,7)* 10,5

* Для взрывозащищенного исполнения клапана;

** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 15-25, нормально-открытых, с датчиком положения, с присоединительными фланцами PN 16

Наименование
клапана
DN
Соединение,
дюйм
Диапазон
присоед.
давл-я,
МПа
Размеры, мм
Потреб.
мощность,
Вт, не более**
Масса, кг
Коэф. сопр.
L B DK Н А D d
ВФ½Н-4П ст. фл. PN 16 15 ½ 0…0,4 150 95 65 (80)* 245 47,5 65 14
25/ 12,5
4,1 (5,2)* 5,2
ВФ½Н-6П ст. фл. PN 16 15 ½ 0…0,6 150 95 65 (80)* 245 47,5 65 14
25/12,5
4,1 (5,2)* 5,2
ВФ¾Н-4П ст. фл. PN 16 20 ¾ 0…0,4 154 105 65 (80)* 250 52,5 75 14 25/12,5 4,5 (5,4)* 8,0
ВФ¾Н-6П ст. фл. PN 16 20 ¾ 0…0,6 154 105 65 (80)* 250 52,5 75 14 25/12,5 4,5 (5,4)* 8,0

* Для взрывозащищенного исполнения клапана;

** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

  Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
