Фланцевые DN 15-25
Описание

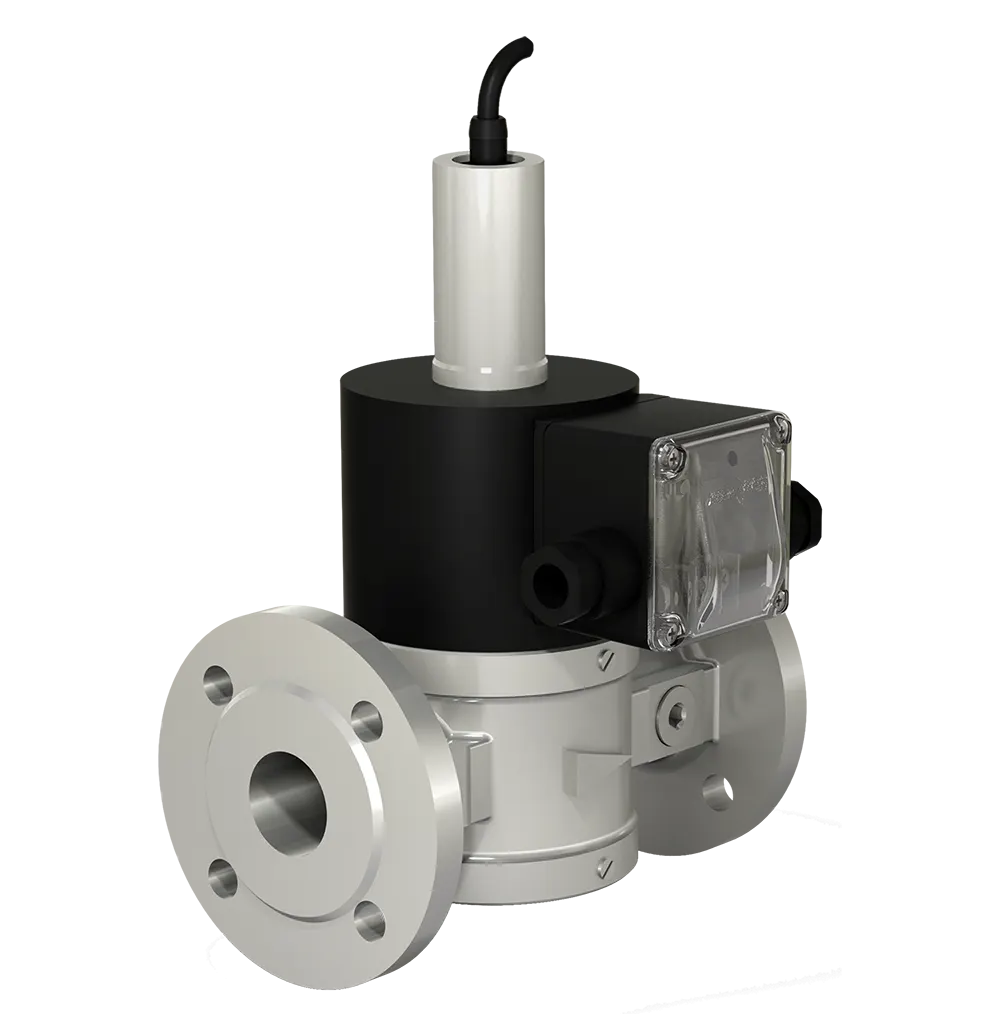

Фланцевые DN 15-25, стальные, с ручным регулятором расхода и датчиком положения предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ2 (-60...+60 °С);
- УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 4 бар (0,4 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-60...+70 °C) – по умолчанию;
- (-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP65;
- взрывозащищенное исполнение - IP67.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 1 000 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- для исполнения до 0,4 Мпа – 1000 срабатываний;
- для исполнения до 0,6 Мпа – 300 срабатываний.
НАПРЯЖЕНИЕ ПИТАНИЯ, В:
- 220, 110, 24, 12 переменного тока;
- 220, 110, 24, 12 постоянного тока.
ПОТРЕБЛЯЕМЫЙ ТОК В МОМЕНТ ОТКРЫТИЯ КЛАПАНА, НЕ БОЛЕЕ:
- для исполнения 220 В: 150 мА (25 Вт); 190 мА (35 Вт);
- для исполнения 110 В: 300 мА (25 Вт); 380 мА (35 Вт);
- для исполнения 24 В: 1300 мА (25 Вт); 1700 мА (35 Вт).
ТИП ДАТЧИКА:
- индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:
- 10...30 В постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз.
Модификации

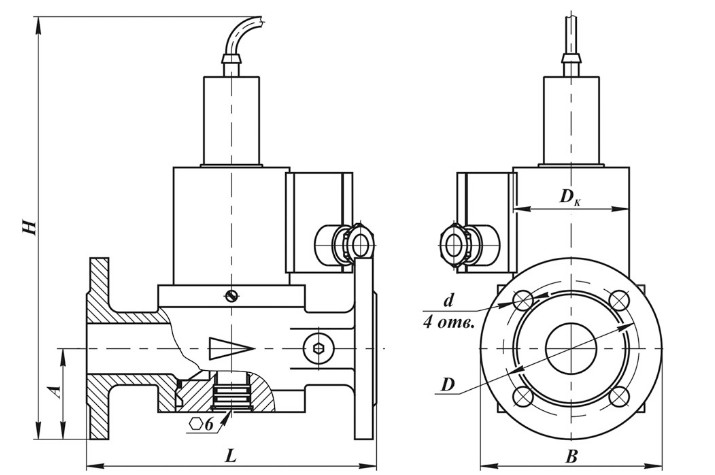

Габаритные и присоединительные размеры клапанов фланцевых на DN 15-25 с ручным регулятором расхода и датчиком положения с присоединительными фланцами PN 6
Наименование
клапана
|
DN
|
G,
дюйм
|
Диапазон
присоедин.
давления,
МПа
|
Размеры, мм |
Потребл.
мощность,
Вт, не более**
|
Масса, кг
|
Коэф.
сопр.
|
||||||
L | B | DK | Н | А | D | d | |||||||
ВН½Н-4КП ст. фл. | 15 | ½ | 0…0,4 | 146 | 80 | 65 (80)* | 237 | 40 | 55 | 11 |
25/12,5
|
3,7 (4,8)* | 4,1 |
ВН¾Н-4КП ст. фл. | 20 | ¾ | 0…0,4 | 150 | 90 | 65 (80)* | 242 | 45 | 65 | 11 | 25/12,5 | 3,8 (4,9)* | 7,0 |
ВН1Н-4КП ст. фл. | 25 | 1 | 0…0,4 | 160 | 100 | 65 (80)* | 251 | 50 | 75 | 11 | 25/12,5 | 4,3 (4,9)* | 11,5 |
*Для взрывозащищенного исполнения клапана.
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
Габаритные и присоединительные размеры клапанов фланцевых стальных DN 15-20 с ручным регулятором расхода и датчиком положения, с присоединительными фланцами PN 16
Наименование клапана | DN | Соеди-нение, дюйм | Диапа-зон присоед. давл-я, МПа | Размеры, мм | Потребл. мощн., Вт, не более** | Масса, кг |
Коэф.
сопр.
|
||||||
L | B | DK | Н | А | D | d | |||||||
ВН½Н-4КП ст. фл. PN16 | 15 | ½ | 0…0,4 | 150 | 95 | 65 (80)* | 245 | 47,5 | 65 | 14 |
25/12,5
|
4,1 (5,2)* | 4,1 |
ВН¾Н-4КП ст. фл. PN16 | 20 | ¾ | 0…0,4 | 154 | 105 | 65 (80)* | 250 | 52,5 | 75 | 14 | 25/12,5 | 4,5 (5,6)* | 7,0 |
*Для взрывозащищенного исполнения клапана.
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
