Фланцевые DN 150, 200
Описание
Фланцевые клапаны DN 150, 200, стальные, угловые, с датчиком положения предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ2 (-60...+60 °С);
- УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-60...+70 °C) – по умолчанию;
- (-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP65;
- взрывозащищенное исполнение - IP67.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 300 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- 100 срабатываний.
НАПРЯЖЕНИЕ ПИТАНИЯ, В:
- 220, 110, 24 переменного тока;
- 220, 110, 24 постоянного тока.
ТИП ДАТЧИКА:
- индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:
- 10...30 В постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз.
Модификации

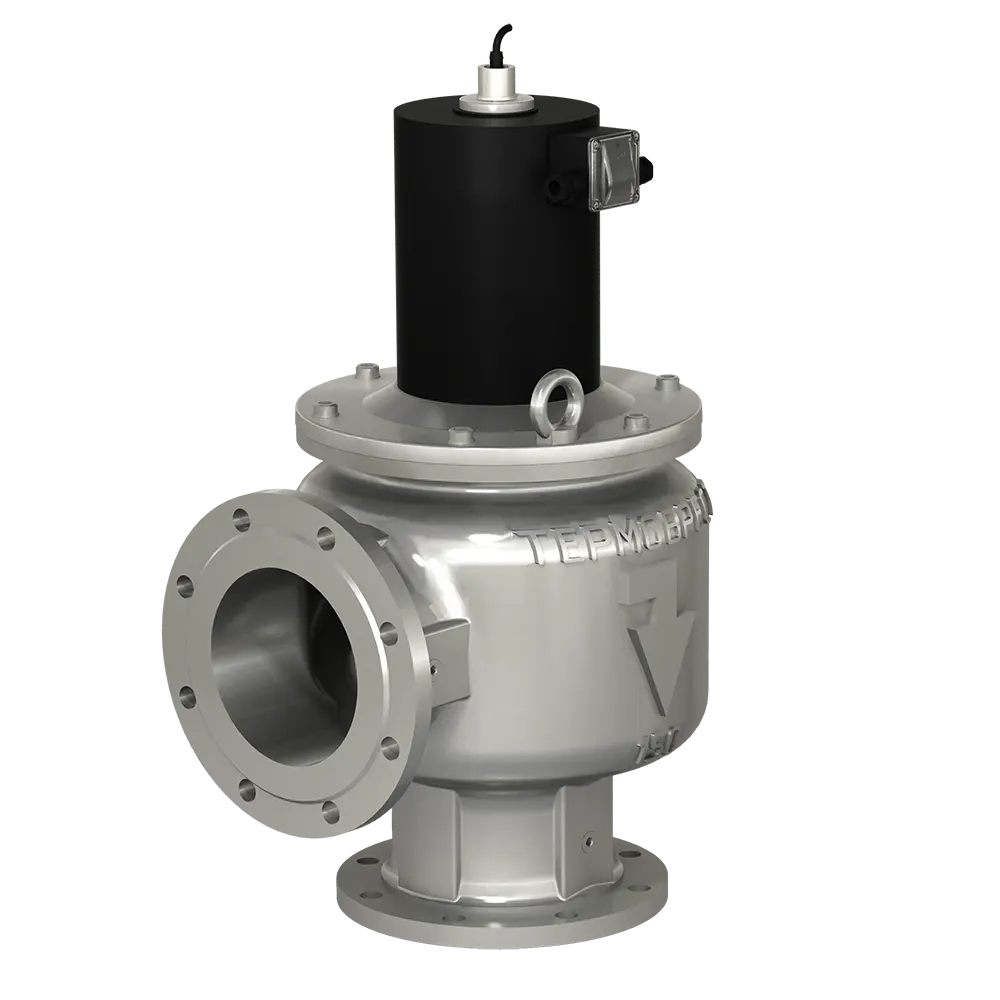

Клапаны фланцевые стальные на DN 150, 200, угловые, с датчиком положения

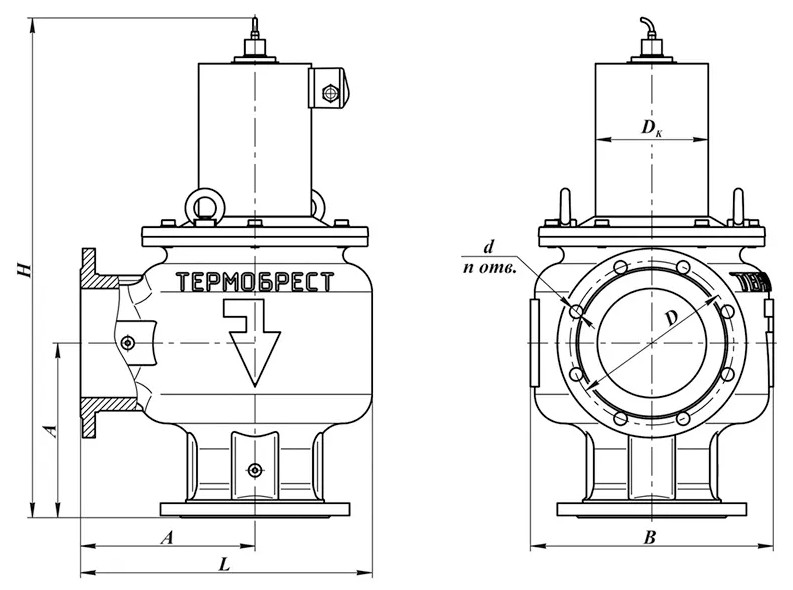

Габаритные и присоединительные размеры клапанов фланцевых, стальных, угловых на DN 150, 200, с датчиком положения
Наименование
клапана
|
DN
|
Соединение,
дюйм
|
Диапазон
присоедин.
давления,
МПа
|
Размеры, мм |
Потребл.
мощность,
Вт, не более*
|
Масса, кг
|
Коэф.
сопр.
|
|||||||
L | B | Н | А | DK | D | d | n | |||||||
ВН6Н-1 УП ст. | 150 | 6 | 0...0,1 | 401 | 334 | 690 | 240 | 155 | 225 | 18 | 8 | 220 / 110 | 101 | 6 |
ВН6Н-3 УП ст. | 150 | 6 | 0...0,3 | 401 | 334 | 690 | 240 | 155 | 225 | 18 | 8 | 220 / 110 | 101 | 6 |
ВН6Н-6 УП ст. | 150 | 6 | 0...0,6 | 401 | 334 | 690 | 240 | 155 | 225 | 18 | 8 | 220 / 110 | 101 | 6 |
ВН8Н-1 УП ст. | 200 | 8 | 0...0,1 | 512 | 430 | 855 | 300 | 177 | 280 | 18 | 8 | 220 / 110 | 146 | 6 |
ВН8Н-3 УП ст. | 200 | 8 | 0...0,3 | 512 | 430 | 855 | 300 | 177 | 280 | 18 | 8 | 220 / 110 | 146 | 6 |
ВН8Н-6 УП ст. | 200 | 8 | 0...0,6 | 512 | 430 | 855 | 300 | 177 | 280 | 18 | 8 | 220 / 110 | 146 | 6 |
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
