Фланцевые DN 32-100
стальные, с ручным регулятором расхода и датчиком положения (на давление до 0,6 МПа)
Description
Описание

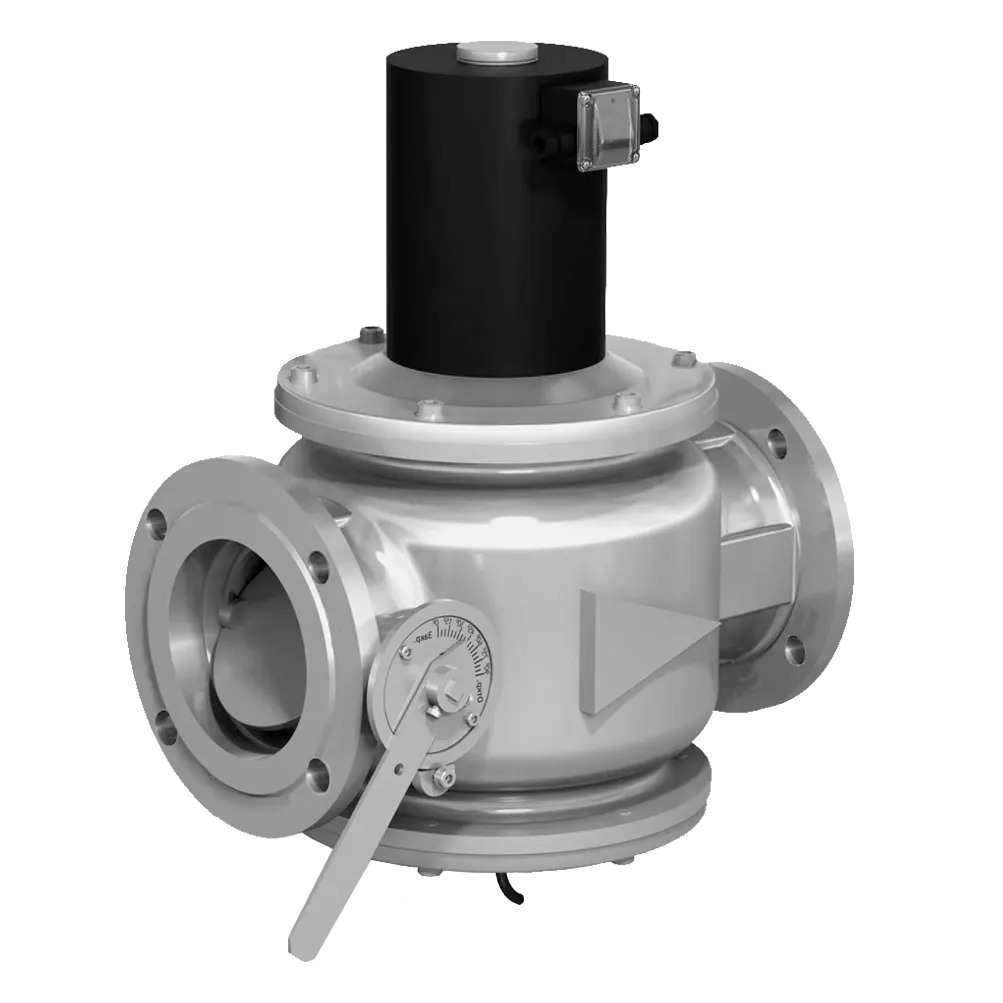

Фланцевые клапаны DN 32-100, стальные, с ручным регулятором расхода и датчиком положения (на давление до 0,6 МПа) предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая ручку по стрелке в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа. Конструктивно регулятор расхода расположен до запорного органа (затвора). Клапаны оснащены информационной шкалой, указывающей угол поворота регулятора.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ2 (-60...+60 °С);
- УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-60...+70 °C) – по умолчанию;
- (-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP65;
- взрывозащищенное исполнение - IP67.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 300 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- 150 срабатываний.
НАПРЯЖЕНИЕ ПИТАНИЯ, В:
- 220, 110, 24, 12* переменного тока;
220, 110, 24, 12* постоянного тока.
* для катушек мощностью не более 35 Вт
ТИП ДАТЧИКА:
- индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:
- 10...30 В постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- для DN 32–50 - на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз;
- для DN 65–100 – на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
Модификации

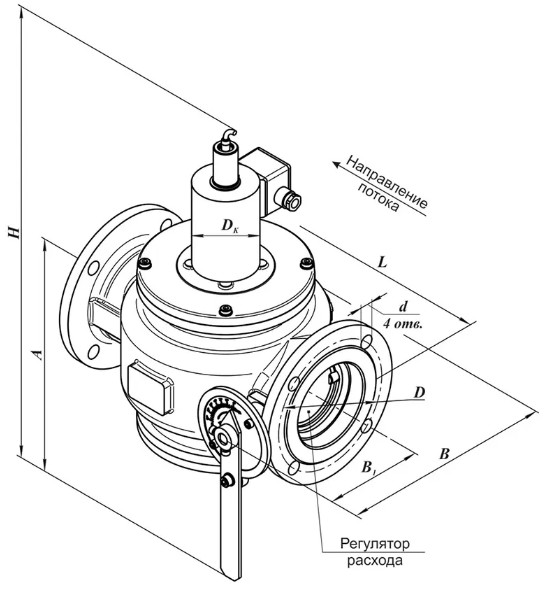

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 32-100 с ручным регулятором расхода и датчиком положения (на давление до 0,6 МПа)
|
Наименование
клапана
|
DN
|
Соединение,
дюйм
|
Диапазон
присоед.
давл-я,
МПа
|
Размеры, мм |
Потреб.
мощ-сть,
Вт, не более*
|
Масса, кг
|
Коэф.
сопр.**
|
|||||||
| L | B | B1 | DK | Н | А | D | d | |||||||
| ВН1¼Н-6КП ст фл. | 32 | 1 ¼ | 0...0,6 | 190 | 188 | 105 | 80 | 357 | 125 | 90 | 14 | 35/17,5 | 13,5 (13,8)* | 7,5 |
| ВН1½Н-6КП ст. фл. | 40 | 1 ½ | 0...0,6 | 210 | 190 | 107 | 80 | 385 | 125 | 100 | 14 | 40/20 | 16,0 (16,3)* | 8,0 |
| ВН2Н-6КП ст. фл. | 50 | 2 | 0...0,6 | 240 | 190 | 112 | 80 | 394 | 125 | 110 | 14 | 40/20 | 18,2 (18,5)* | 9,0 |
| ВН2½Н-6КП ст. | 65 | 2½ | 0...0,6 | 270 | 220 | 120 | 80 | 487 | 205 | 130 | 14 | 65/32,5 | 22,2 (22,5)* | 10,6 |
| ВН3Н-6КП ст. | 80 | 3 | 0...0,6 | 310 | 244 | 127 | 100 | 525 | 205 | 150 | 18 | 90/45 | 35,6 (35,9)* | 11,0 |
| ВН4Н-6КП ст. | 100 | 4 | 0...0,6 | 350 | 264 | 138 | 100 | 546 | 205 | 170 | 18 | 90/45 | 38,6 (38,9)* | 12,5 |
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
** При полностью открытом регуляторе расхода.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
