Фланцевые DN 32-100
стальные, с ручным регулятором расхода (на давление до 0,6 МПа)
Description
Описание

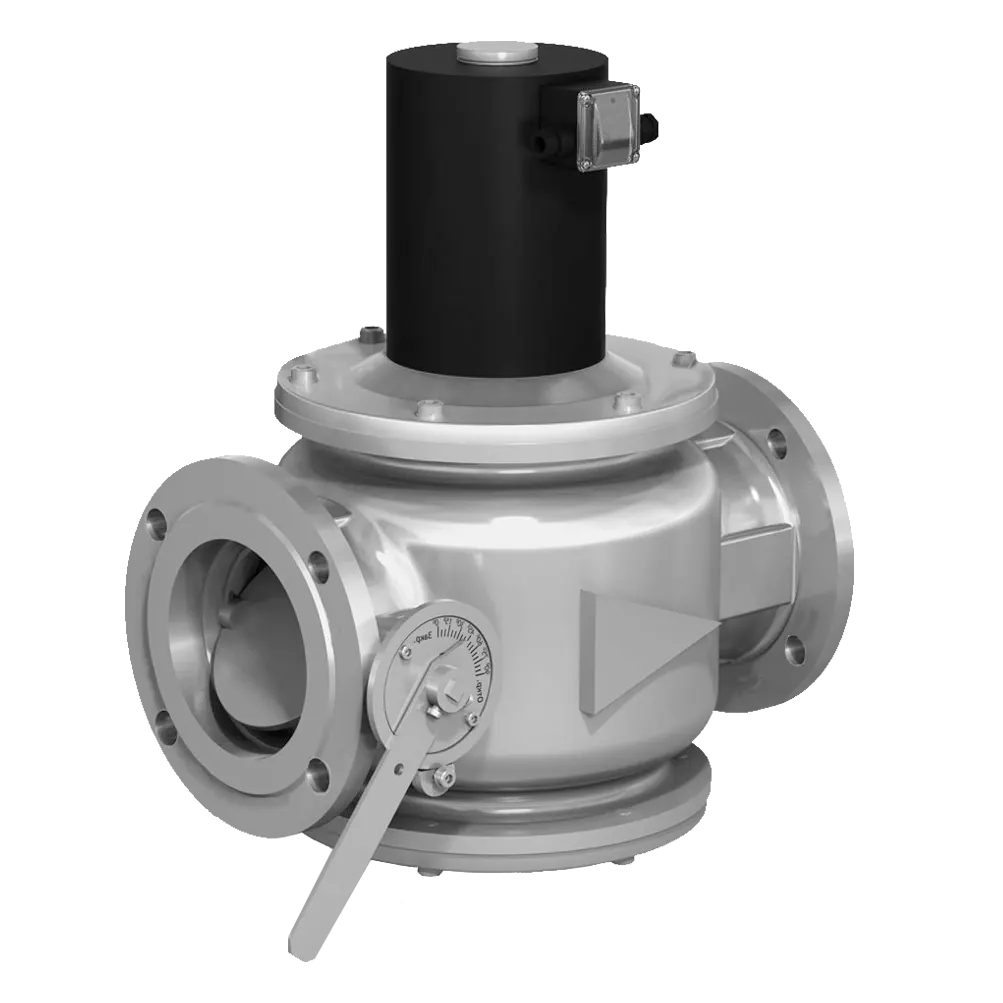

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая ручку по стрелке в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа. Конструктивно регулятор расхода расположен до запорного органа (затвора). Клапаны оснащены информационной шкалой, указывающей угол поворота регулятора.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ2 (-60...+60 °С);
- УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-60...+70 °C) – по умолчанию;
- (-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP65;
- взрывозащищенное исполнение - IP67.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 300 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- 150 срабатываний.
НАПРЯЖЕНИЕ ПИТАНИЯ, В:
- 220, 110, 24, 12 переменного тока;
- 220, 110, 24, 12 постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- для DN 32–50 - на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз;
- для DN 65–100 – на горизонтальных участках трубопровода катушкой вверх.
Модификации

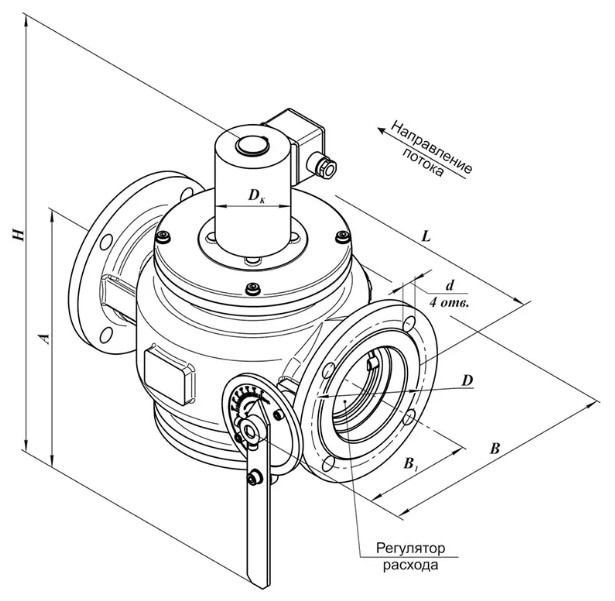

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 32-100 с ручным регулятором расхода (на давление до 0,6 МПа)
|
Наименование
клапана
|
DN
|
Соединение,
дюйм
|
Диапазон
присоед.
давл-я,
МПа
|
Размеры, мм |
Потребл.
мощность,
Вт, не более***
|
Масса, кг
|
Коэф.
сопр.**
|
||||||
| L | B | DK | Н | А | D | d | |||||||
| ВН1¼Н-6К ст фл. | 32 | 1 ¼ | 0...0,6 | 190 | 121 | 80 | 257 | 125 | 90 | 14 | 35 / 17,5 | 13,5 (13,8)* | 7,5 |
| ВН1½Н-6К ст. фл. | 40 | 1 ½ | 0...0,6 | 210 | 160 | 80 | 285 | 125 | 100 | 14 | 40 / 20 | 16,0 (16,3)* | 8,0 |
| ВН2Н-6К ст. фл. | 50 | 2 | 0...0,6 | 240 | 155 | 80 | 294 | 125 | 110 | 14 | 40 / 20 | 18,2 (18,5)* | 9,0 |
| ВН2½Н-6К ст. | 65 | 2½ | 0...0,6 | 270 | 200 | 80 | 387 | 205 | 130 | 14 | 65 / 32,5 | 22,2 (22,5)* | 10,6 |
| ВН3Н-6К ст. | 80 | 3 | 0...0,6 | 310 | 230 | 100 | 425 | 205 | 150 | 18 | 90 / 45 | 35,6 (35,9)* | 11,0 |
| ВН4Н-6К ст. | 100 | 4 | 0...0,6 | 350 | 260 | 100 | 446 | 205 | 170 | 18 | 90 / 45 | 38,6 (38,9)* | 12,5 |
* Для взрывозащищенного исполнения клапана.
** При полностью открытом регуляторе расхода.
*** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
