Фланцевые DN 50-100

с присоединительными фланцами PN 16

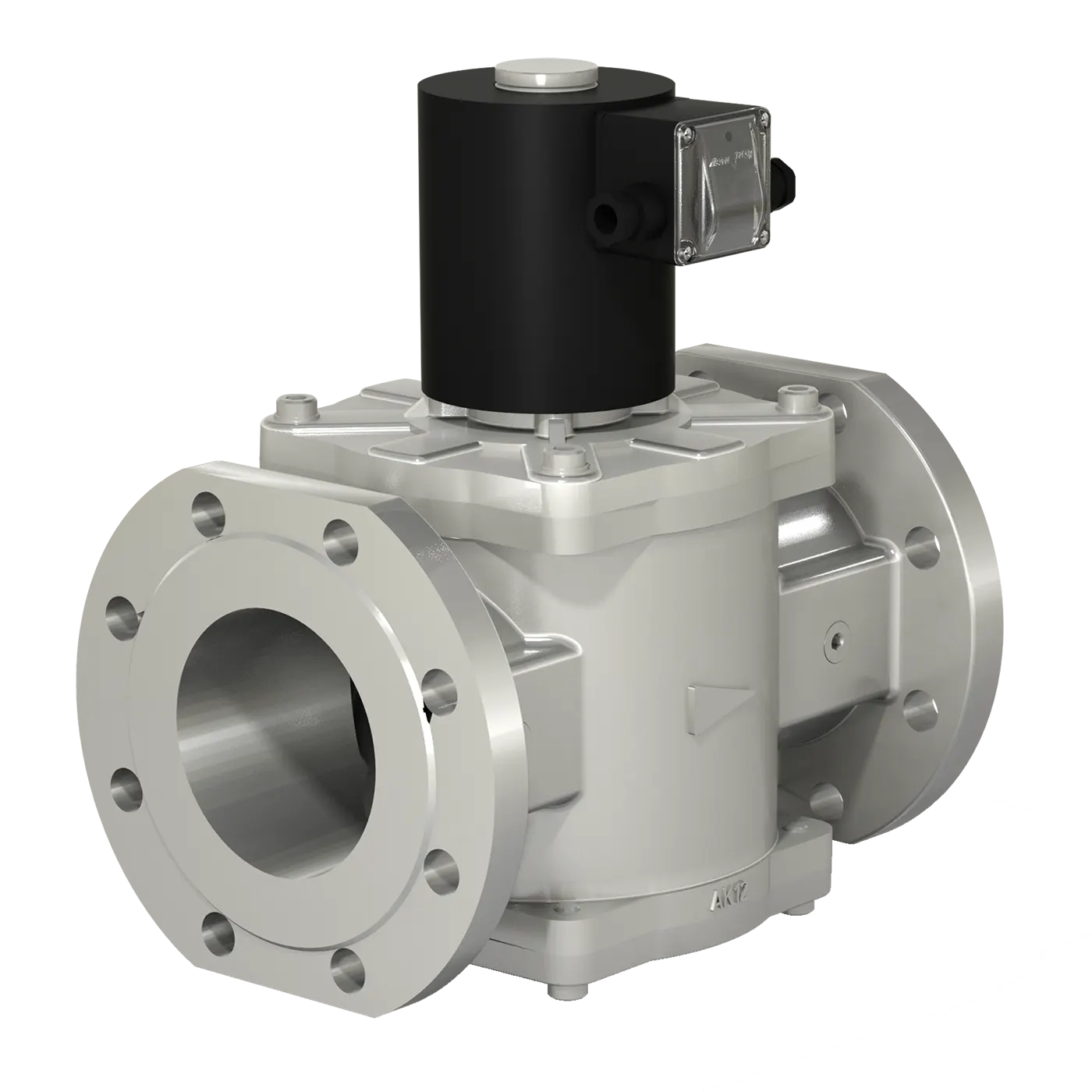

изображение_2024-07-04_113821534
Description

Описание

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ2 (-60...+60 °С);
  • УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-60...+70 °C) – по умолчанию;
  • (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ:

  • общепромышленное исполнение - IP65;
  • взрывозащищенное исполнение - IP67.

 ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

  • 500 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

  • для исполнения до 0,3 Мпа – 300 срабатываний;
  • для исполнения до 0,6 Мпа – 150 срабатываний.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

  • 220, 110, 24, 12* переменного тока;
  • 220, 110, 24, 12* постоянного тока.

* для катушек мощностью не более 35 Вт

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • для DN 50 - на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз;
  • для DN 65-100 – на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

ДОПОЛНИТЕЛЬНО:

  • По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
  • При заказе клапана с присоединительными фланцами PN 16 бар необходимо обязательно указывать на исполнение с данными фланцами. Пример обозначения: ВН4Н-1 (исполнение: с присоединительными фланцами PN 16);
  • По умолчанию клапаны изготавливаются в климатическом исполнении У3.1. При необходимости могут быть изготовлены в другом климатическом исполнении (У2, УХЛ1, УХЛ2), которое нужно указать при заказе. Пример обозначения: ВН4Н-3 (исполнение: с присоединительными фланцами PN 16), УХЛ 1;
  • Все клапаны могут комплектоваться датчиком контроля положения клапана. В таком случае к обозначению клапана добавляется буква «П». Пример обозначения: ВН1/2Н-6П (исполнение: с присоединительными фланцами PN 16);
  • Все клапаны могут изготавливаться во взрывозащищенном исполнении. В таком случае к обозначению клапана добавляется буква «Е». Пример обозначения: ВН4Н-0,5Е (исполнение: с присоединительными фланцами PN 16).

Модификации


Габаритные и присоединительные размеры клапанов фланцевых DN 50-100 с присоединительными фланцами PN 16

Наименование
клапана
DN
Соед.,
дюйм
Диапазон
присоед.
давл-я,
МПа
 Размеры, мм
n
Потребл.
мощ-ность,
Вт, не более**
Масса, кг
Коэф.
сопр.
L B DK Н А D d
ВН2Н-1 фл. PN 16 50 2 0...0,1 230 165 65 212 75 125 18 4 25 / 12,5 6,5 (7,7)* 11,6
ВН2Н-2 фл. PN 16 50 2 0...0,2 230 165 80 212 75 125 18 4 25 / 12,5 7,5 (7,8)* 11,6
ВН2Н-3 фл. PN 16 50 2 0...0,3 230 165 80 212 75 125 18 4 35 / 17,5 7,5 (7,8)* 11,6
ВН2Н-6 фл. PN 16 50 2 0...0,6 230 165 80 232 75 125 18 4 40 / 20 7,7 (8,1)* 11,6
ВН2½Н-0,5 PN 16 65 2½ 0...0,05 260 185 80 268 86 145 18 4 40 / 20 8,7 (9,0)* 9,4
ВН2½Н-1 PN 16 65 2½ 0...0,1 260 185 80 283 86 145 18 4 55 / 27,5 9,2 (9,5)* 9,4
ВН2½Н-3 PN 16 65 2½ 0...0,3 260 185 80 298 86 145 18 4 65 / 32,5 9,5 (9,8)* 9,4
ВН2½Н-6 PN 16 65 2½ 0...0,6 260 185 80 298 86 145 18 4 65 / 32,5 11,5 (11,8)* 9,4
ВН3Н-0,5 PN 16 80 3 0...0,05 290 200 80 296 94 160 18 8 55 / 27,5 10,3 (10,6)* 9,3
ВН3Н-1 PN 16 80 3 0...0,1 290 200 80 311 94 160 18 8 65 / 32,5 10,7 (11,0)* 9,3
ВН3Н-3 PN 16 80 3 0...0,3 290 200 100 316 94 160 18 8 90 / 45 13,0 (13,3)* 9,3
ВН3Н-6 PN 16 80 3 0...0,6 290 200 100 319 94 160 18 8 90 / 45 14,0 (14,3)* 9,3
ВН4Н-0,5 PN 16 100 4 0...0,05 314 220  80 322 107 180 18 8 55 / 27,5 12,3 (12,6)* 10,9
ВН4Н-1 PN 16 100 4 0...0,1 314 220 80 337 107 180 18 8 65 / 32,5 12,6 (12,9)* 10,9
ВН4Н-3 PN 16 100 4 0...0,3 314 220 100 342 107 180 18 8 90 / 45 14,9 (15,2)* 10,9
ВН4Н-6 PN 16 100 4 0...0,6 314 220 100 345 107 180 18 8 90 / 45 16,0 (16,3)* 10,9

 * Для взрывозащищенного исполнения клапана;

** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
