Фланцевые DN 50-100
Описание

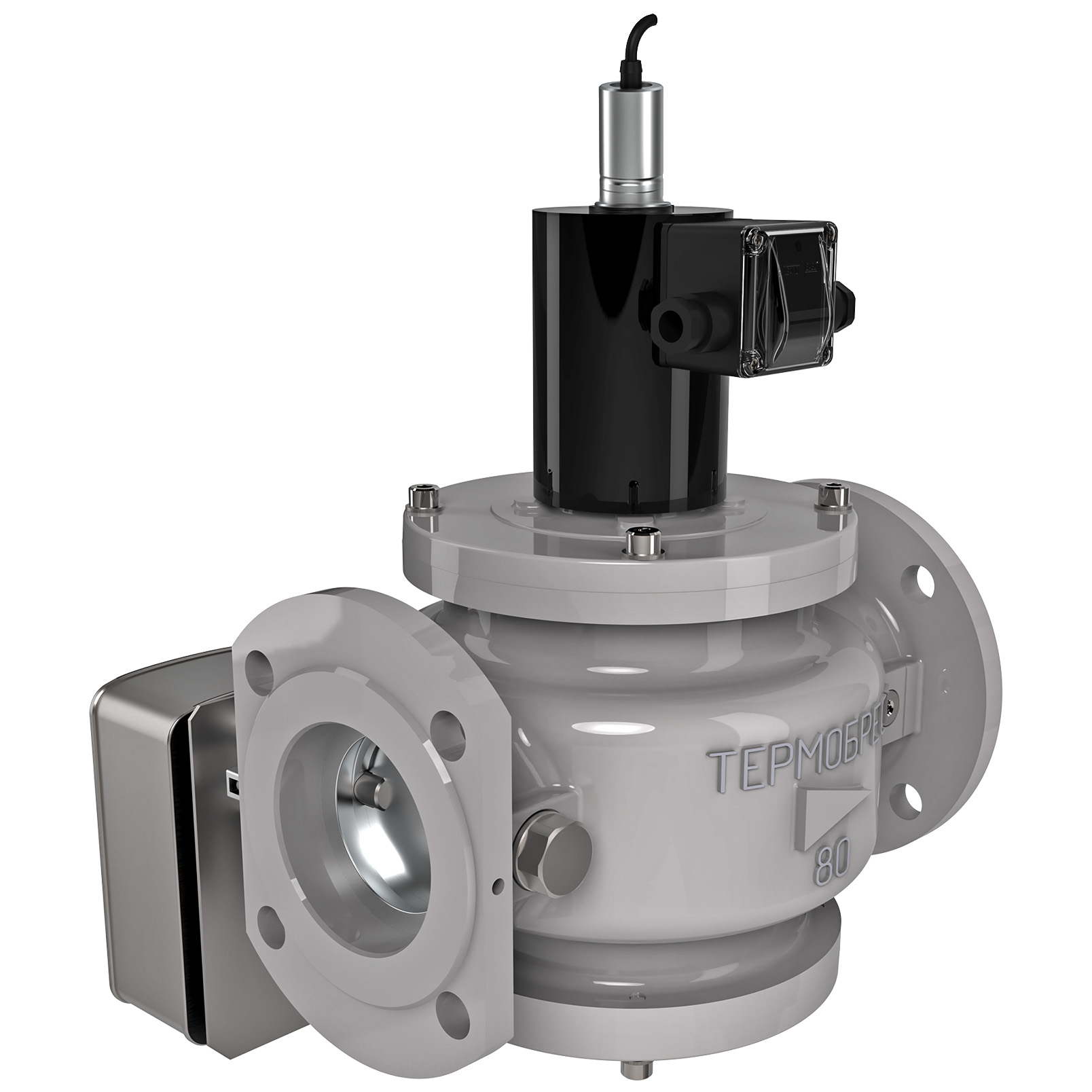

Фланцевые клапаны DN 50-100, стальные, с электроприводом регулятора расхода (привод DA5FU230-DS) и датчиком положения предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.
Клапан с позиционным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “промежуточный расход” - составляет 10 - 50 % от номинального (напряжение подано на электромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки при ослабленном креплении хомута электропривода к валу заслонки);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится изменением угла поворота заслонки с помощью механического упора на электроприводе).
При подаче напряжения электропривод поворачивает заслонку в положение “номинальный расход”, ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отключения напряжения питания пружина возвращает заслонку в положение “промежуточный расход”.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 3 бар (0,3 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-60...+70 °C) – по умолчанию;
- (-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:
- общепромышленное исполнение - IP65.
СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:
- общепромышленное исполнение - IP54.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 300 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- 40 срабатываний.
НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ, В:
- 220, 110, 24 переменного тока;
- 24 постоянного тока.
НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОПРИВОДА РАСХОДА:
- 220 В (50 Гц).
УГОЛ ПОВОРОТА РЕГУЛЯТОРА РАСХОДА:
- 90О.
ВРЕМЯ ПОЛНОГО ХОДА РЕГУЛЯТОРА РАСХОДА:
- 70 с (для работающего двигателя);
- 20 с (для возвратной пружины).
ТИП ДАТЧИКА:
- индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:
- 10...30 В постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- для DN 50 – на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
- для DN 65 – 100 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
Модификации

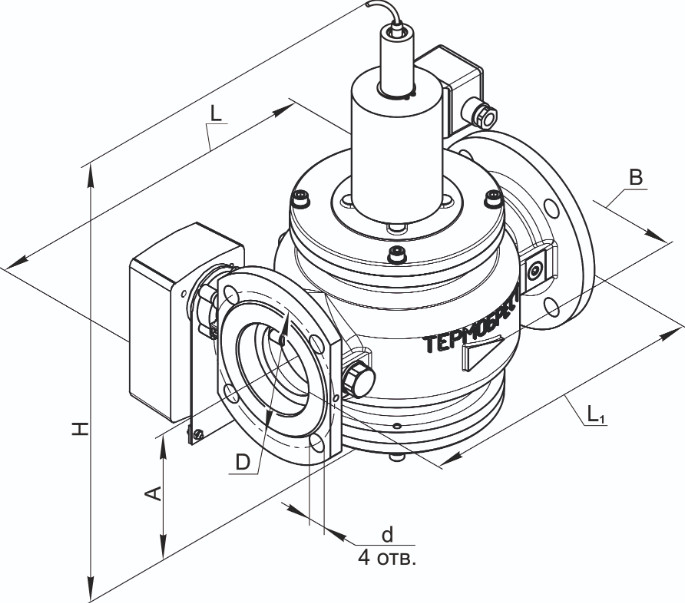

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 50 - 100 с электроприводом регулятора расхода (привода DA5FU230-DS) и датчиком положения
Наименование
клапана
|
DN
|
Соед.,
дюйм
|
Диапаз.
присоед.
давл-я,
МПа
|
Размеры, мм |
Потреб.
мощн.,
Вт, не более**
|
Масса, кг
|
Коэф.
сопр.*
|
||||||
L | L1 | B | H | A | D | d | |||||||
Используемый электропривод DA5FU230-DS "HOOCON" Китай | |||||||||||||
ВН2М-1Кпоз.П ст. фл. | 50 | 2 | 0…0,1 | 249 | 240 | 232 | 380 | 133 | 110 | 14 | 25/12,5 | 13,7 | 9,0 |
ВН2М-3Кпоз.П ст. фл. | 50 | 2 | 0…0,3 | 249 | 240 | 232 | 380 | 133 | 110 | 14 | 35/17,5 | 14,3 | 9,0 |
ВН2М-6Кпоз.П ст. фл. | 50 | 2 | 0...0,6 | 249 | 240 | 232 | 380 | 133 | 110 | 14 | 35/17,5 | 14,3 | 9,0 |
ВН2½М-1Кпоз.П ст. | 65 | 2½ | 0...0,1 | 287 | 270 | 258 | 457 | 161 | 130 | 14 | 55/27,5 | 19,7 | 10,6 |
ВН2½М-3Кпоз.П ст. | 65 | 2½ | 0...0,3 | 287 | 270 | 258 | 472 | 161 | 130 | 14 | 65/32,5 | 20,2 | 10,6 |
ВН2½М-6Кпоз.П ст. | 65 | 2½ | 0...0,6 | 287 | 270 | 258 | 472 | 161 | 130 | 14 | 65/32,5 | 20,2 | 10,6 |
ВН3М-1Кпоз.П ст. | 80 | 3 | 0...0,1 | 318 | 310 | 282 | 487 | 161 | 150 | 18 | 65/32,5 | 30,8 | 11,0 |
ВН3М-3Кпоз.П ст. | 80 | 3 | 0...0,3 | 318 | 310 | 282 | 492 | 161 | 150 | 18 | 90/45 | 33,6 | 11,0 |
ВН3М-36Кпоз.П ст. | 80 | 3 | 0...0,6 | 318 | 310 | 282 | 492 | 161 | 150 | 18 | 90/45 | 33,6 | 11,0 |
ВН4М-1Кпоз.П ст. | 100 | 4 | 0...0,1 | 358 | 350 | 304 | 497 | 161 | 170 | 18 | 65/32,5 | 34,2 | 12,5 |
ВН4М-3Кпоз.П ст. | 100 | 4 | 0...0,3 | 358 | 350 | 304 | 502 | 161 | 170 | 18 | 90/45 | 35,7 | 12,5 |
ВН4М-6Кпоз.П ст. | 100 | 4 | 0...0,6 | 358 | 350 | 304 | 502 | 161 | 170 | 18 | 90/45 | 35,7 | 12,5 |
* Коэффициент сопротивления указан при полностью открытой регулирующей заслонке.
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
