Фланцевые DN 50-100

стальные, с электроприводом регулятора расхода (привода DA4MU230-AS, DA8MU230-AS) и датчиком положения

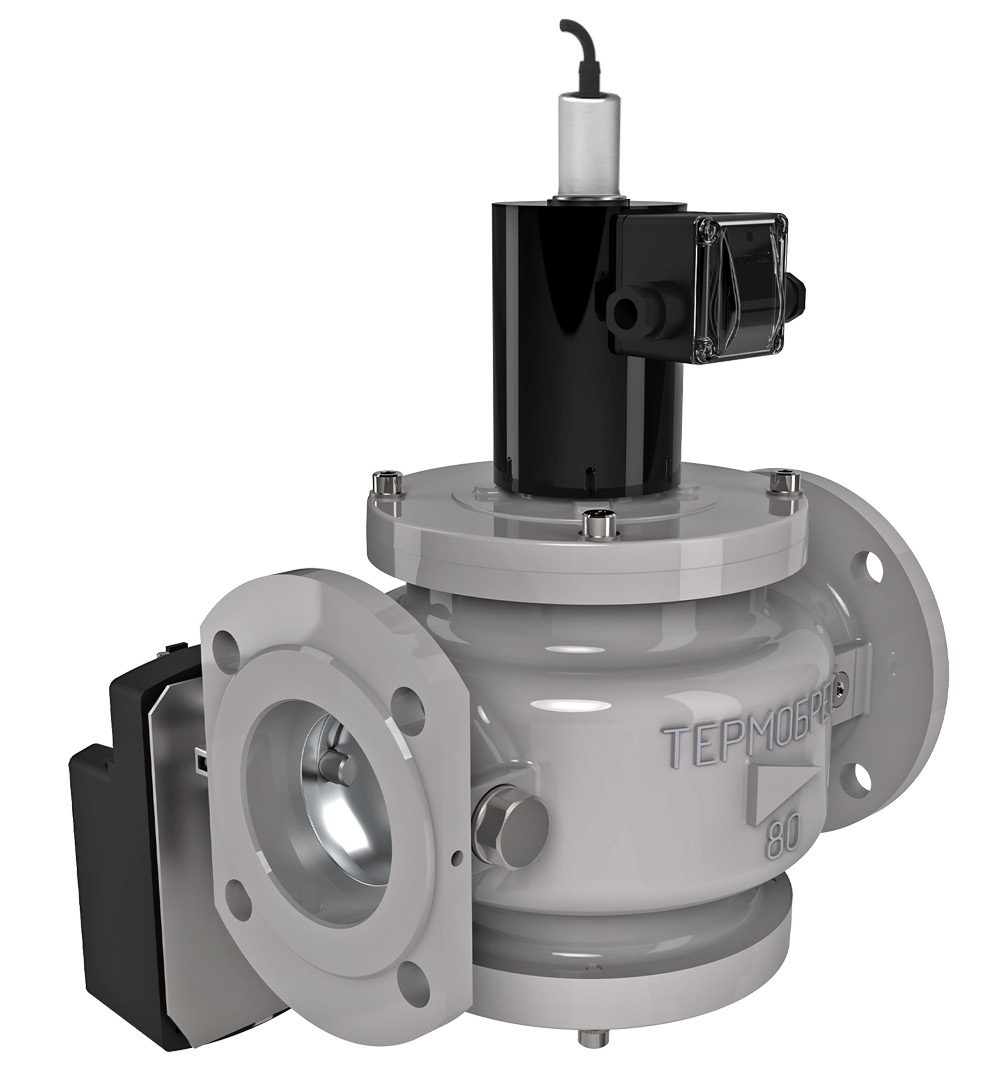

изображение_2024-08-02_125315791
Description

Описание

Фланцевые клапаны DN 50-100, стальные, с электроприводом регулятора расхода (привода DA4MU230-AS, DA8MU230-AS) и датчиком положения предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

Клапан с пропорциональным регулированием работает в следующих режимах:

 - “закрыто” (при обесточенной электромагнитной катушке);

 - “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится по управляющему напряжению и с помощью установки концевых выключателей на электроприводе).

МАТЕРИАЛ КОРПУСА:

  • Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-60...+70 °C) – по умолчанию;
  • (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:

  • общепромышленное исполнение - IP65.

СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:

  • общепромышленное исполнение - IP54.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

  • 500 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

  • 20 срабатываний.

НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ, В:

  • 220, 110, 24 переменного тока;
  • 24 постоянного тока.

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОПРИВОДА:

  • не более 4,5 Вт.

УГОЛ ПОВОРОТА РЕГУЛЯТОРА РАСХОДА:

  • 90°.

ВРЕМЯ ПОЛНОГО ХОДА РЕГУЛЯТОРА РАСХОДА:

  • 50 с. для DN50.
  • 55 c. для DN65 - 100.

ТИП ДАТЧИКА:

  • индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.

НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:

  • 10...30 В постоянного тока.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • для DN  50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
  • для DN 65 - 100 - на горизонтальных участках трубопровода катушкой вверх.

Модификации

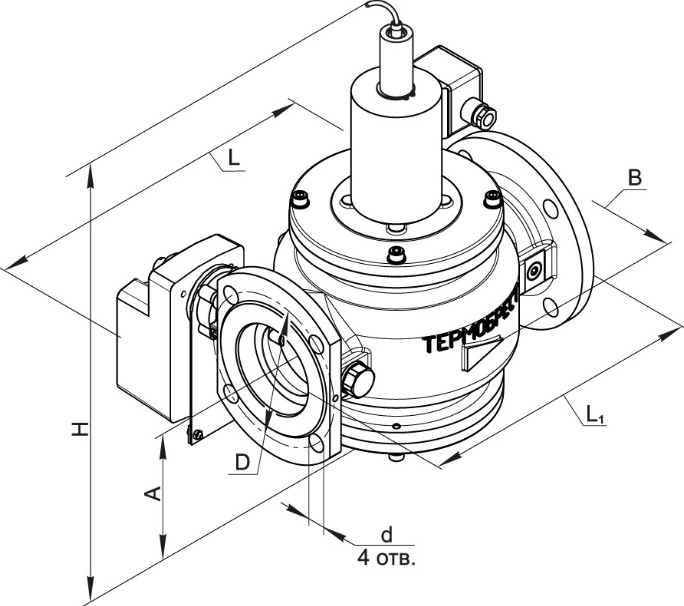

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 50-100, с электроприводом регулятора расхода (привода DA4MU230-AS, DA8MU230-AS) и датчиком положения

Наименование
клапана
Используемый электро-привод
DN
Соед.,
дюйм
Диапаз.
давл-я,
МПа
 Размеры, мм
Потребл.
мощность,
Вт, не более**
Мас-са, кг
Коэф.
сопр.*
L L1 B Н А D d
ВН2М-1КП ст. фл. DA4MU230-AS  50 2   0...0,1  249 240  232  380 133   110  14  25/22,5 13,7  9,0
ВН2М-3КП ст. фл.  50 2  0...0,3  249  240  232  380 133  110   14   25/22,5   14,3 9,0
ВН2М-6КП ст. фл. 50  2  0...0,6  249   240 232  380  133 110   14  35/17,5  14,3  9,0
ВН2½М-1КП ст. DA8MU230-AS 65  2,5   0...0,1 287  270  258  457 161  130   14 55/27,5   19,7 10,6
ВН2½М-6КП ст. 65  2,5   0...0,3  287 270  258  472  161  130   14  65/32,5  20,2   10,6
ВН2½М-6КП ст. 65  2,5   0...0,6 287  270   258 472 161   130   14  65/32,5  20,2   10,6
ВН3М-1КП ст. 80  3   0...0,1  318 310  282  487  161  150  18  65/32,5   30,8  11,0
ВН3М-3КП ст. 80  3  0...0,3   318 310   282 492 161   150  18  90/45   33,6 11,0
ВН3М-6КП ст. 80 3 0...0,6  318 310   282 492 161   150  18   90/45   33,6  11,0
ВН4М-1КП ст. 100 4  0...0,1  358 350  304  497 161   170  18  65/32,5    34,2 12,5
ВН4М-3КП ст. 100 4 0...0,3  358   350 304  502 161   170  18  90/45   36,6  12,5
ВН4М-6КП ст. 100 4  0...0,6 358 350  304  502 161   170  18  90/45   36,6   12,5

* Коэффициент сопротивления указан при полностью открытой регулирующей заслонке.
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
