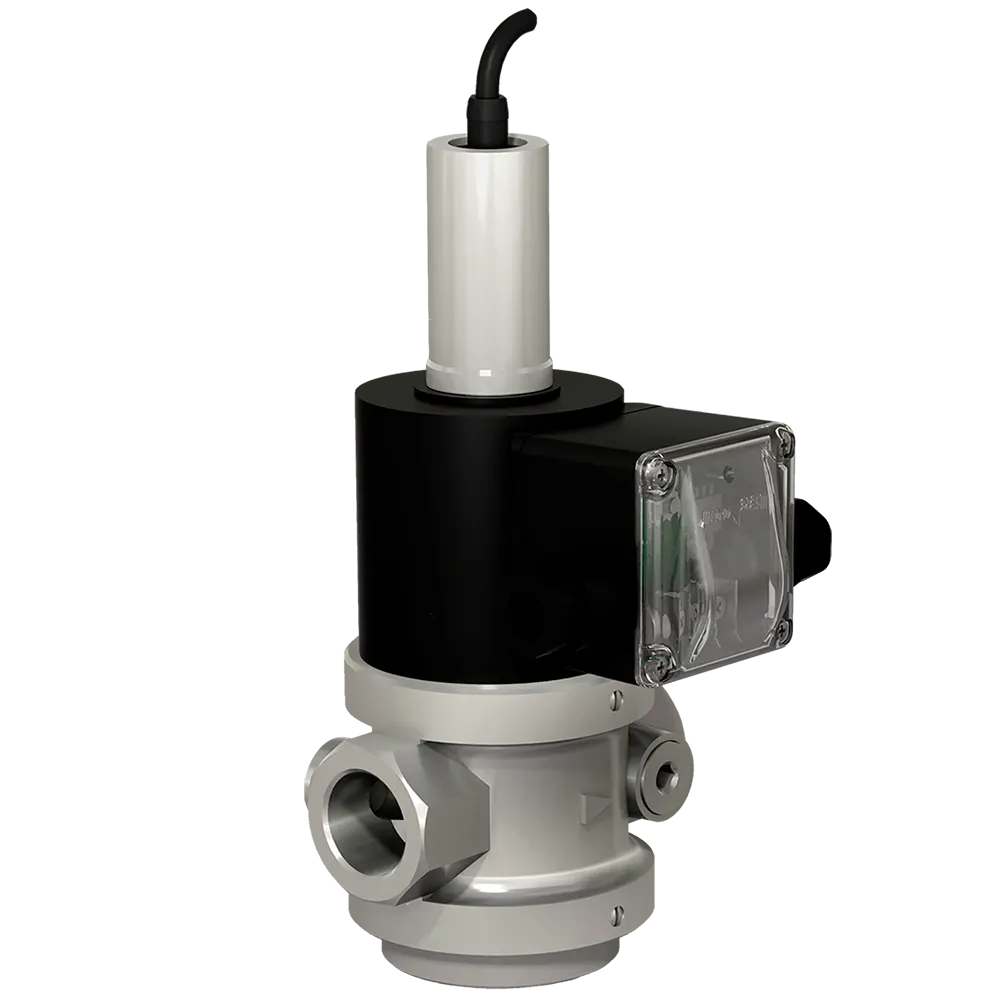

Муфтовые DN 15-25
стальные, нормально-открытые, с датчиком положения
Description
Описание
Муфтовые клапаны DN 15-25, стальные, нормально-открытые, с датчиком положения предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ2 (-60...+60 °С);
- УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-60...+70 °C) – по умолчанию;
- (-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP65;
- взрывозащищенное исполнение - IP67.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 1 000 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- 1000 срабатываний.
ПОТРЕБЛЯЕМЫЙ ТОК ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ В МОМЕНТ ОТКРЫТИЯ КЛАПАНА, НЕ БОЛЕЕ:
- для исполнения 220 В - 150 мА;
- для исполнения 110 В - 300 мА;
- для исполнения 24 В – 1 300 мА.
НАПРЯЖЕНИЕ ПИТАНИЯ, В:
- 220, 110, 24, 12 переменного тока;
- 220, 110, 24, 12 постоянного тока.
ТИП ДАТЧИКА:
- индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:
- 10...30 В постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз.
Модификации

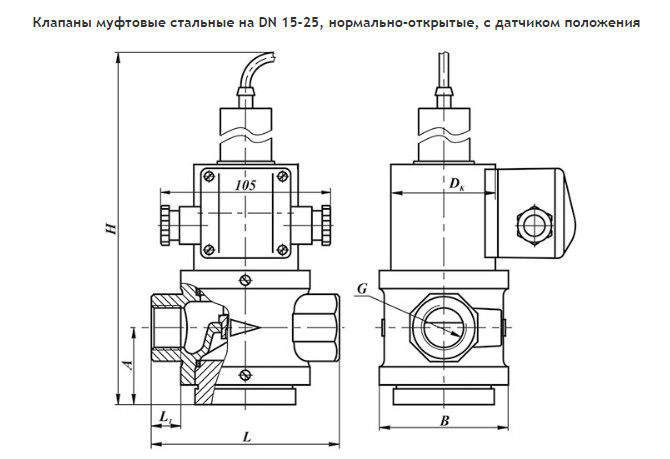

Габаритные и присоединительные размеры клапанов муфтовых стальных на DN 15-25, нормально-открытые, с датчиком положения
|
Наименование
клапана
|
DN
|
G,
дюйм
|
Диапазон
присоедин.
давления,
МПа
|
Размеры, мм |
Потребл.
мощность,
Вт, не более**
|
Масса, кг
|
|||||
| L | L1 | B | DK | Н | А | ||||||
| ВФ½Н-4П ст. | 15 | ½ | 0…0,4 | 91 | 18 | 71 | 65 (80)* | 243 | 43,5 |
25 / 12,5
|
2,9 (4,1)* |
| ВФ½Н-6П ст. | 15 | ½ | 0…0,6 | 91 | 18 | 71 | 65 (80)* | 243 | 43,5 |
25 / 12,5
|
2,9 (4,1)* |
| ВФ¾Н-4П ст. | 20 | ¾ | 0…0,4 | 91 | 18 | 71 | 65 (80)* | 243 | 43,5 | 25 / 12,5 | 2,9 (4,1)* |
| ВФ¾Н-6П ст. | 20 | ¾ | 0…0,6 | 91 | 18 | 71 | 65 (80)* | 243 | 43,5 | 25 / 12,5 | 2,9 (4,1)* |
| ВФ1Н-4П ст. | 25 | 1 | 0…0,4 | 105 | 21 | 80 | 65 (80)* | 250 | 47 | 25 / 12,5 | 3,2 (4,4)* |
| ВФ1Н-6П ст. | 25 | 1 | 0…0,6 | 105 | 21 | 80 | 65 (80)* | 250 | 47 | 25 / 12,5 | 3,2 (4,4)* |
* Для взрывозащищенного исполнения клапана.
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
