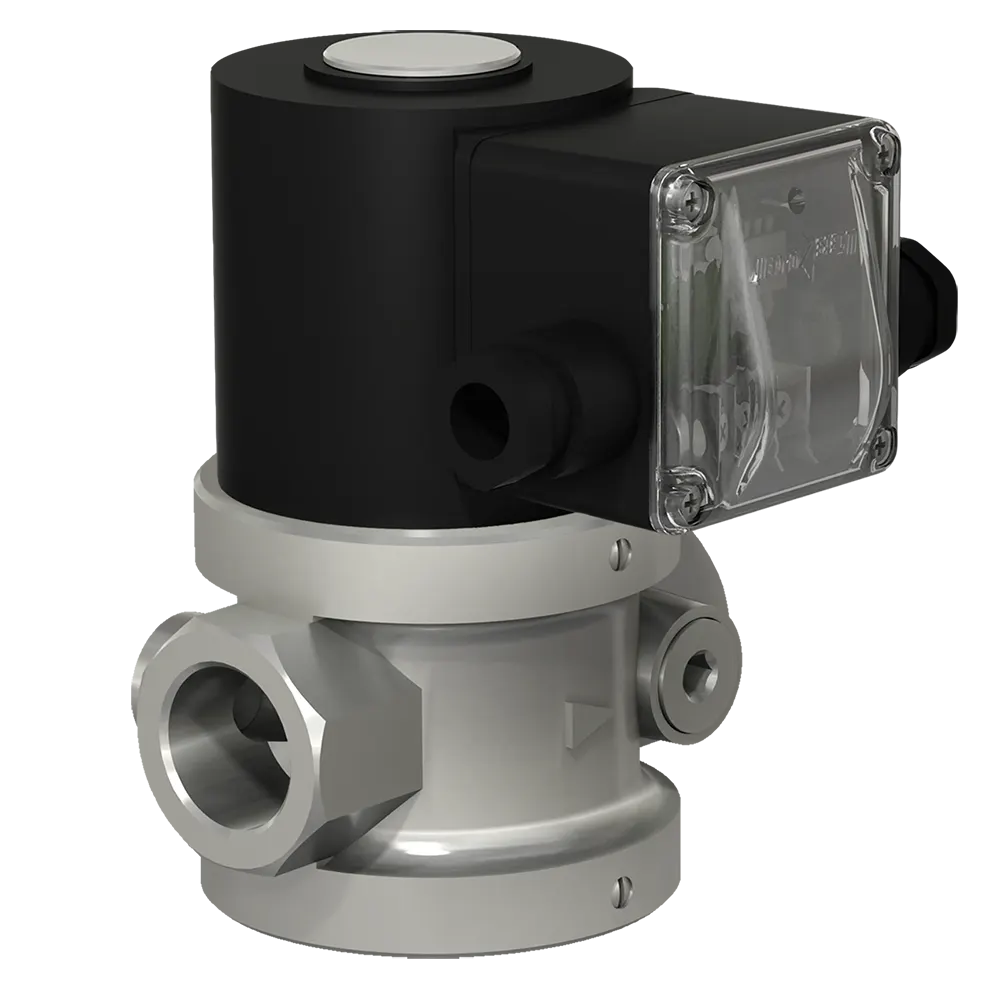

Муфтовые DN 15-32
Описание
Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ2 (-60...+60 °С);
- УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
- (-60...+70 °C) – по умолчанию;
- (-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ:
- общепромышленное исполнение - IP65;
- взрывозащищенное исполнение - IP67.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 1 000 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- для исполнения до 0,4 Мпа – 1000 срабатываний;
- для исполнения до 0,6 Мпа – 300 срабатываний.
НАПРЯЖЕНИЕ ПИТАНИЯ, В:
- 220, 110, 24, 12 переменного тока;
- 220, 110, 24, 12 постоянного тока.
ПОТРЕБЛЯЕМЫЙ ТОК В МОМЕНТ ОТКРЫТИЯ КЛАПАНА, НЕ БОЛЕЕ:
- для исполнения 220 В: 150 мА (25 Вт); 190 мА (35 Вт);
- для исполнения 110 В: 300 мА (25 Вт); 380 мА (35 Вт);
- для исполнения 24 В: 1300 мА (25 Вт); 1700 мА (35 Вт).
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз.
Модификации

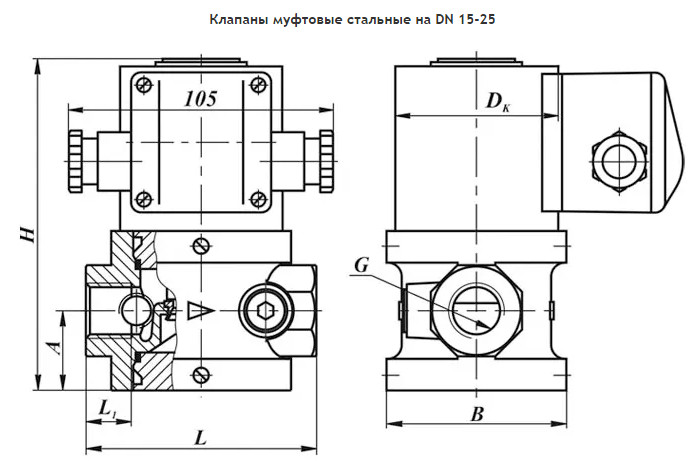

Габаритные и присоединительные размеры клапанов муфтовых стальных DN 15-25
Наименование
клапана
|
DN
|
G,
дюйм
|
Диапазон
присоедин.
давления,
МПа
|
Размеры, мм |
Потребл.
мощность,
Вт, не более**
|
Масса, кг
|
Коэф.
сопр.
|
|||||
L | L1 | B | DK | Н | А | |||||||
ВН½Н-4 ст. | 15 | ½ | 0…0,4 | 91 | 18 | 71 | 65 (80)* | 131 | 31,5 |
25 / 12,5
|
2,5 (3,7)* | 5,2 |
ВН½Н-6 ст. | 15 | ½ | 0…0,6 | 91 | 18 | 80 | 80 | 160 | 31,5 | 25 / 12,5 | 4,1 (4,6)* | 5,2 |
ВН¾Н-4 ст. | 20 | ¾ | 0…0,4 | 91 | 18 | 71 | 65 (80)* | 131 | 31,5 | 25 / 12,5 | 2,5 (3,7)* | 8,0 |
ВН¾Н-6 ст. | 20 | ¾ | 0…0,6 | 91 | 18 | 80 | 80 | 160 | 31,5 | 25 / 12,5 | 4,1 (4,6)* | 8,0 |
ВН1Н-4 ст. | 25 | 1 | 0…0,4 | 105 | 21 | 80 | 65 (80)* | 138 | 35 | 25 / 12,5 | 2,7 (3,9)* | 11,0 |
ВН1Н-6 ст. | 25 | 1 | 0…0,6 | 105 | 21 | 80 | 80 | 170 | 35 | 25 / 12,5 | 4,2 (4,7)* | 11,0 |

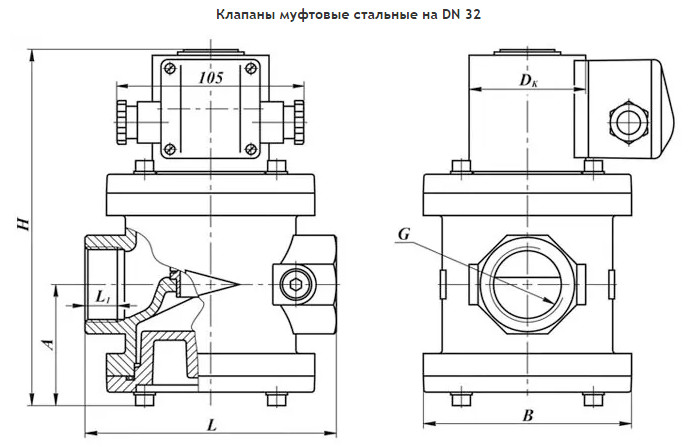

Габаритные и присоединительные размеры клапанов муфтовых стальных DN 32
Наименование
клапана
|
DN
|
G,
дюйм
|
Диапазон
присоедин.
давления,
МПа
|
Размеры, мм |
Потребл.
мощность,
Вт, не более**
|
Масса, кг
|
Коэф.
сопр.
|
|||||
L | L1 | B | DK | Н | А | |||||||
ВН1¼Н-1 ст. | 32 | 1¼ | 0…0,1 | 140 | 18 | 116 | 65 (80)* | 200 | 68 |
25 / 12,5
|
5,3 (6,5)* | 8,0 |
ВН1¼Н-3 ст. | 32 | 1¼ | 0…0,3 | 140 | 18 | 116 | 80 | 200 | 68 | 35 / 17,5 | 6,0 (6,5)* | 8,0 |
ВН1¼Н-6 ст. | 32 | 1¼ | 0…0,6 | 140 | 18 | 116 | 80 | 200 | 68 | 35 / 17,5 | 6,0 (6,5)* | 8,0 |
*Для взрывозащищенного исполнения клапана.
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
