КЗЭУГ-А

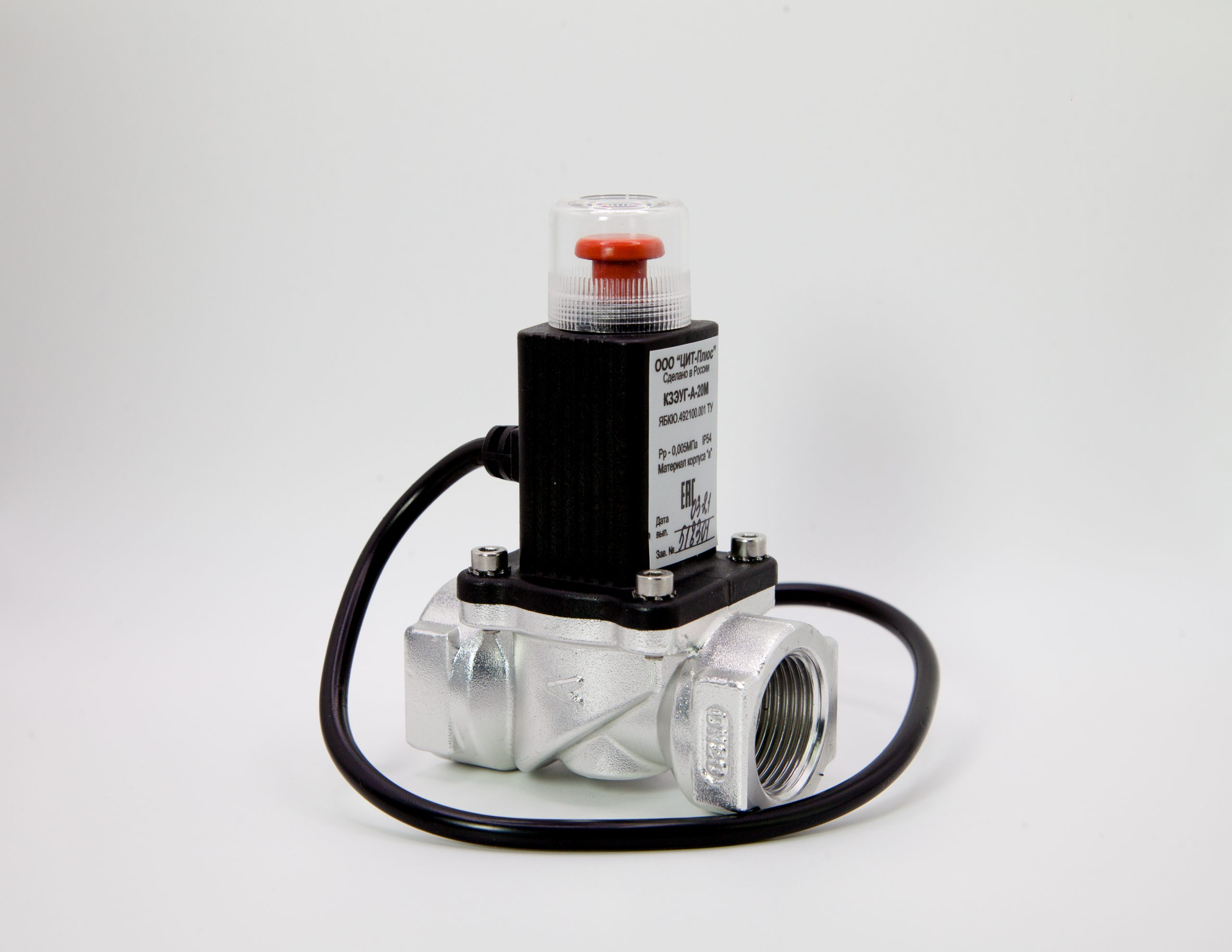

Клапан газовый запорный с электромагнитным управлением
изображение_2022-06-07_122305501
Description

Описание

Клапаны запорные с электромагнитным управлением газовые КЗЭУГ-А предназначены для использования в качестве запорного элемента трубопроводных магистралей с рабочей средой в виде природного газа, паровой фазы сжиженного углеводородного газа или воздуха.

Условия эксплуатации

— температура окружающей среды – от — 10 до + 40°С;
— относительная влажность воздуха – не более 98 % (при температуре + 25°С);
— атмосферное давление – от 86,6 кПа до 106,7 кПа.

Степень защиты оболочки клапана – IP 54.
Средний срок службы клапана в рабочих условиях – не менее 10 лет. Средняя наработка на отказ – не менее 15000 ч. Установленный ресурс – 5000 циклов. Среднее время восстановления работоспособного состояния клапана – не более 5 ч.

Техничсекие характеристики

Наименование параметра или характеристикиКЗЭУГ-А-15КЗЭУГ-А-15MКЗЭУГ-А-20КЗЭУГ-А-20MКЗЭУГ-А-25КЗЭУГ-А-32
Рабочее давление (Pр), МПа 0,1 0,01 0,1 0,01 0,1 0,1
Вид корпуса клапана литой литой литой литой литой литой
Способ присоединения к трубопроводу муфтовый муфтовый муфтовый муфтовый муфтовый муфтовый
Стыковочная резьба (G),» ½ ½ ¾ ¾ 1 1¼
Параметры сигнала управления клапаном: импульс амплитудой, В — 9,0±0,5 длительность, с, не менее 0,1 импульс амплитудой, В — 9,0±0,5 длительность, с, не менее 0,1 импульс амплитудой, В — 9,0±0,5 длительность, с, не менее 0,1 импульс амплитудой, В — 9,0±0,5 длительность, с, не менее 0,1 импульс амплитудой, В — 9,0±0,5 длительность, с, не менее 0,1 импульс амплитудой, В — 9,0±0,5 длительность, с, не менее 0,1
Время срабатывания клапана, с, не более 1 1 1 1 1 1
Габаритные размеры, мм, не более 63×47×107 63×47×107 66×47×113 66×47×113 81×47×130 91х55х145

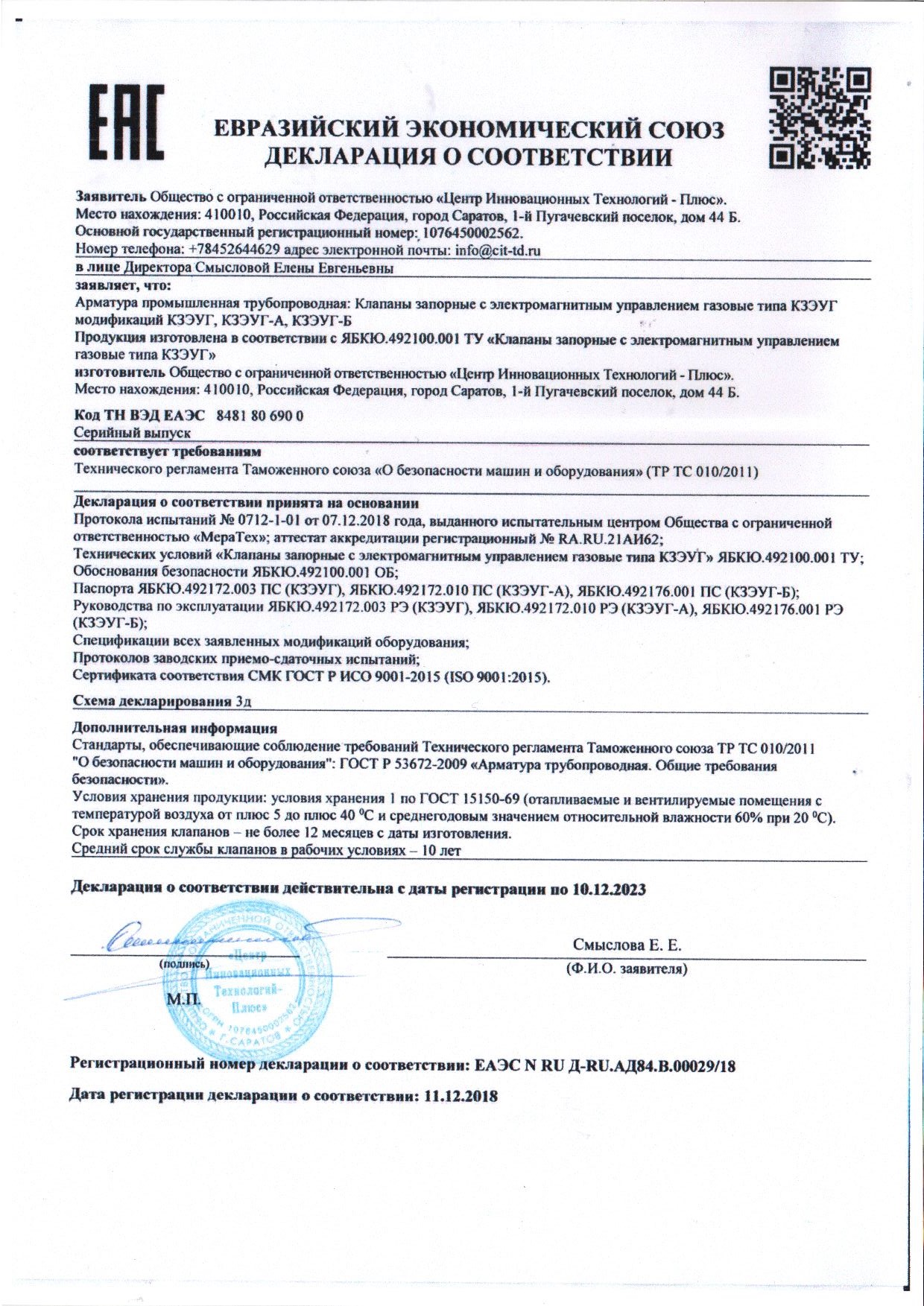

Сертификаты / Документы
